Infrarot-Urinalspüler Sanela SLP 02KX - Bedienungsanleitung
Schnelle Anleitung für den Sanela SLP 02KX Infrarot-Urinalspüler. Erfahren Sie mehr über Installation, technische Daten, Bluetooth-Einstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sanela SLP 02KX ist ein Infrarot-Urinalspüler mit Bluetooth-Steuerung. Diese Anleitung enthält technische Spezifikationen, Installationshinweise und Informationen zur Konfiguration. Für die Inbetriebnahme ist eine 24V DC Stromversorgung erforderlich. Die Einstellungen können über die Sanela Control App oder die optionale Fernbedienung SLD 03 vorgenommen werden.
Produktbeschreibung und Funktionen
Das Gerät reagiert auf die Anwesenheit einer Person vor dem Urinal. Die Spülung erfolgt automatisch, nachdem die Person den Erfassungsbereich verlassen hat.
- Bluetooth-Steuerung: Ermöglicht die Konfiguration über die Sanela Control App (kostenpflichtig).
- Erfassungsbereich: Reagiert auf Personen in einer Entfernung von bis zu 0,7 m, sofern die Anwesenheit länger als 7,5 Sekunden dauert.
- Einstellbare Spülzeit: Die Dauer kann zwischen 0,5 und 15,5 Sekunden angepasst werden.
- Hygienespülung: Automatisches Spülen alle 24 Stunden nach der letzten Ventilbetätigung.
- Durchflussregulierung: Möglichkeit zur Regulierung des Wasserdurchflusses über ein integriertes Kugelventil.
Technische Spezifikationen
- Spannung: 24V DC
- Leistungsaufnahme: 7W
- Erfassungsbereich: 0,6 - 0,75 m
- Empfohlener Betriebsdruck: 0,1 - 0,6 MPa
- Durchfluss: 18 l/min
- Anschlüsse: Wasserzulauf und -auslauf mit G 3/4" Außengewinde
- Abmessungen (Edelstahl-Abdeckung): 170 x 170 x 10 mm
- Abmessungen (Montagebox): 140 x 140 x 75 mm
Installation und Aufbau

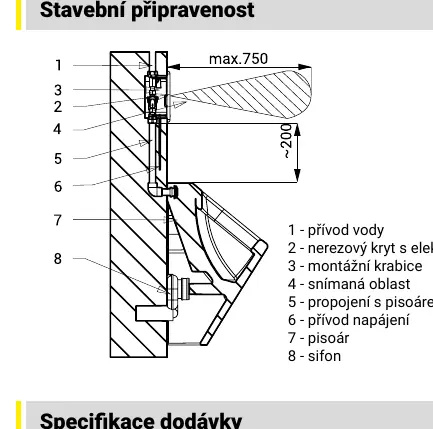

Die Installation erfordert die Montage der Unterputz-Box und den Anschluss der Wasser- sowie Stromleitungen. Die Komponenten sind wie folgt angeordnet:
- Wasserzulauf
- Edelstahl-Abdeckung mit Elektronik
- Montagebox
- Erfassungsbereich
- Verbindung zum Urinal
- Stromversorgung
- Urinal
- Siphon
Zubehör
Für den Betrieb werden kompatible Netzteile der Serie SLZ (z.B. SLZ 01Y, SLZ 04Y) benötigt. Optional sind Montagehilfen wie der Rahmen SLR 07 oder SLR 22 für Trockenbaukonstruktionen erhältlich. Zur Parametrierung kann die Fernbedienung SLD 03 verwendet werden.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülung nach Benutzung
Stellen Sie sicher, dass die Person länger als 7,5 Sekunden im Erfassungsbereich (0,6-0,75 m) verweilt hat.
Gerät reagiert nicht
Überprüfen Sie die 24V DC Stromversorgung und die korrekte Verkabelung.
Vor der Verwendung
- Stromversorgung 24V DC sicherstellen.
- Wasserdruck zwischen 0,1 und 0,6 MPa prüfen.
- Sanela Control App für Bluetooth-Einstellungen herunterladen.
- Installationsrahmen (z.B. SLR 07/22) für die Montage vorbereiten.
- Anschlussgewinde G 3/4" auf Dichtigkeit prüfen.
Technische Daten in der Praxis
- Erfassungsbereich
- 0,6 bis 0,75 Meter vor dem Sensor.
Abbildungen und Diagramme
- 1: Wasserzulauf
- 2: Edelstahl-Abdeckung mit Elektronik
- 3: Montagebox
- 4: Erfassungsbereich
- 5: Verbindung zum Urinal
Modellkompatibilität
- Benötigt 24V DC Netzteil (z.B. SLZ-Serie).
- Kompatibel mit Sanela Control App (Bluetooth).
- Fernbedienung SLD 03 optional für Parametereinstellungen.
