Automatische WC-Spülung Sanela SLW 02A / SLW 02F
Schnellstartanleitung für die automatische WC-Spülung Sanela SLW 02A und SLW 02F. Erfahren Sie alles über die korrekte Installation, den elektrischen Anschluss, die Einstellung der Spülzeiten und wichtige Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

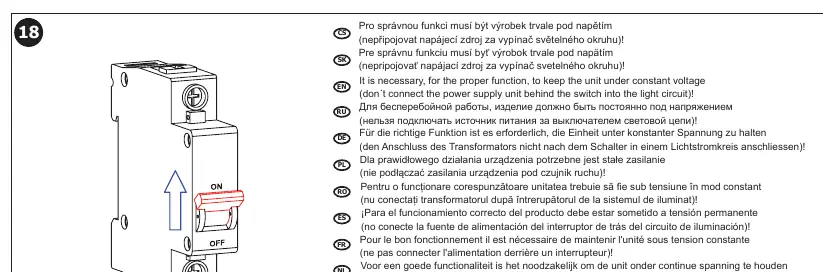

Für den ordnungsgemäßen Betrieb der Sanela SLW 02A / SLW 02F WC-Spülung ist eine konstante Spannungsversorgung von 24 V DC zwingend erforderlich. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies zu Fehlfunktionen führt. Das Gerät ist für den Einbau in den Montagerahmen SLR 21 vorgesehen.
Produktbeschreibung und Lieferumfang
Die automatische WC-Spülung ist für die Unterputzmontage in Verbindung mit dem Montagerahmen SLR 21 konzipiert. Der Lieferumfang umfasst die elektronische Steuereinheit, das Tastenfeld (weiß bei SLW 02A, schwarz bei SLW 02F) sowie das notwendige Montagematerial. Bitte prüfen Sie vor der Installation die Vollständigkeit anhand der beiliegenden Stückliste.
Installation und Montage
Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt. Das Sieb im Wasseranschluss muss eine Maschenweite von maximal 90 µm aufweisen, um die Elektronik vor Verschmutzung zu schützen.
- Montieren Sie den Rahmen SLR 21 gemäß den beiliegenden Anweisungen.
- Führen Sie die Verkabelung gemäß dem Schaltplan durch.
- Achten Sie auf die korrekte Polung der 24 V DC Stromversorgung.
- Nach der Montage muss das System kalibriert werden.
Einstellungen und Betrieb
Die Spülzeiten werden über die Sensorik gesteuert:
- 0 - 7,5 s: Kein Spülvorgang.
- 7,5 - 45 s: Kurzes Spülen (Werkseinstellung 2 s).
- > 45 s: Langes Spülen (Werkseinstellung 5 s).
Die Einstellung der Spülzeiten kann bei Bedarf mit der Fernbedienung SLD 03 angepasst werden. Eine manuelle Spülung ist jederzeit über das Tastenfeld möglich.
Wartung und Reinigung
Um eine einwandfreie Funktion zu gewährleisten, wird eine regelmäßige Wartung empfohlen. Reinigen Sie die Sensoroberfläche und das Tastenfeld nur mit milden Reinigungsmitteln. Überprüfen Sie bei nachlassender Spülleistung das Sieb im Wasseranschluss auf Ablagerungen.
Technische Daten
- Betriebsspannung: 24 V DC
- Wasserdruck: 0,1 - 0,6 MPa
- Kompatibilität: Montagerahmen SLR 21
- Zubehör: Fernbedienung SLD 03 zur Parametrierung, verschiedene Netzteile (SLZ 01Y, SLZ 01Z, SLZ 04Y/Z/X)
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät spült nicht
Prüfen Sie, ob die Stromversorgung (24 V DC) konstant anliegt und nicht über einen Lichtschalter unterbrochen wird.
Spülzeiten entsprechen nicht den Anforderungen
Verwenden Sie die Fernbedienung SLD 03, um die Parameter für kurzes und langes Spülen anzupassen.
Vor der Verwendung
- Montagerahmen SLR 21 ist korrekt installiert.
- Stromversorgung 24 V DC ist vorhanden.
- Netzteil ist nicht hinter einem Lichtschalter angeschlossen.
- Wasserdruck liegt im Bereich 0,1 - 0,6 MPa.
- Sieb im Wasseranschluss ist sauber (Maschenweite <= 90 µm).
Abbildungen und Diagramme

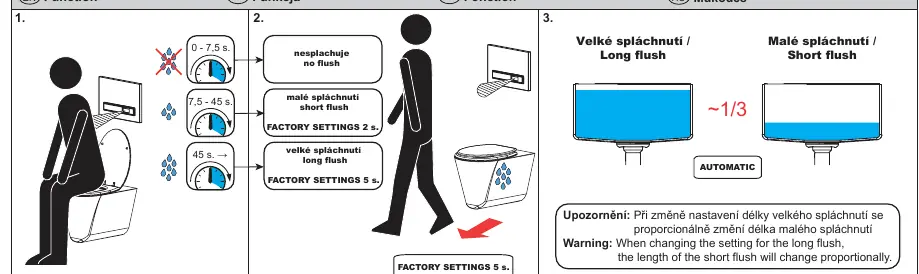

- Seite 1: Diagramm zur Einstellung der Spülzeiten basierend auf der Verweildauer vor dem Sensor.

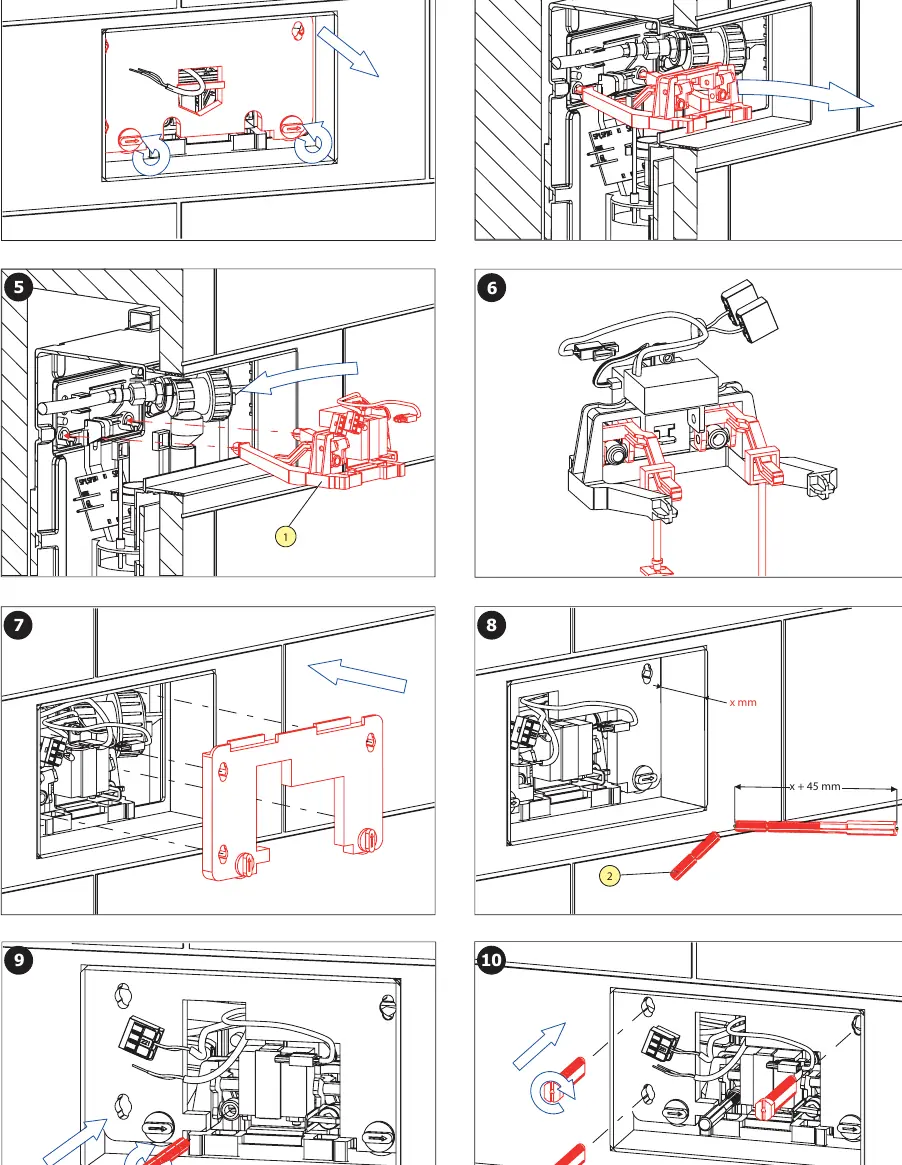

- Seite 3-4: Schritt-für-Schritt-Anleitung zur mechanischen Montage und elektrischen Verkabelung.
Modellkompatibilität
- Erfordert zwingend den Montagerahmen SLR 21.
- Benötigt ein externes 24 V DC Netzteil (z.B. Sanela SLZ-Serie).
