Installationsanleitung für Nortek 1034920A Inducer Orifice
Schnelle Anleitung zur Auswahl der korrekten Inducer-Düsengröße für Nortek Gasöfen. Enthält Tabellen zur Bestimmung der passenden Düsengröße basierend auf Schrankgröße und Eingangsleistung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Auswahl
Dieses Dokument dient als Auswahlhilfe für die korrekte Inducer-Düse (Inducer Orifice) für Nortek Gasöfen. Die Auswahl der richtigen Düsengröße ist entscheidend für den ordnungsgemäßen Betrieb des Ersatzteil-Kits. Die spezifische Düsengröße ist zudem auf der Rückseite jeder Düse eingraviert.
Auswahl der Inducer-Düse
Um die passende Düse zu bestimmen, müssen Sie die Schrankgröße (Cabinet Size) und die Eingangsleistung (Input in MBTUH) Ihres Geräts kennen. Suchen Sie in den entsprechenden Tabellen für Ihr Modell nach der Kombination aus Schrankgröße und Eingangsleistung, um die erforderliche Düsengröße in Zoll zu finden.
Unterstützte Modellreihen

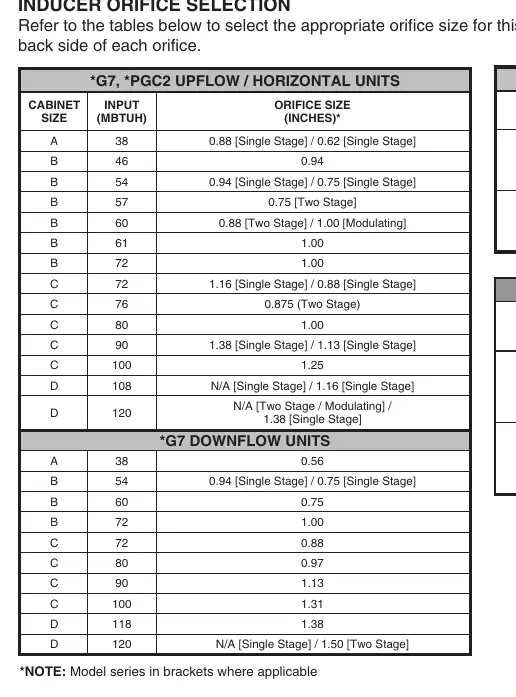

- G7, PGC2 Upflow / Horizontal Units: Detaillierte Auswahl basierend auf Schrankgröße (A, B, C, D) und Eingangsleistung.
- G7 Downflow Units: Spezifische Tabelle für Downflow-Konfigurationen.
- M7RL & M7TL Downflow Gas Furnaces: Auswahl für diese spezifischen Downflow-Modelle.
- MG2S Downflow Gas Furnace: Auswahl basierend auf der Ausrichtung (Front oder Top).
Hinweis: Bei einigen Modellen ist die Düsengröße abhängig vom Betriebstyp (Single Stage, Two Stage oder Modulating). Achten Sie auf die entsprechenden Angaben in den Tabellen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Eingravierung auf der Rückseite der Düse und vergleichen Sie diese mit den Tabellenwerten für Ihr spezifisches Modell und die Eingangsleistung.
Stellen Sie sicher, dass Sie die Tabelle für den korrekten Ofentyp (Upflow/Horizontal vs. Downflow) und die spezifische Modellreihe (z.B. MG2S vs. G7) verwenden.
Vor der Verwendung
- Identifizieren Sie die Modellreihe Ihres Ofens (z.B. G7, M7RL, MG2S).
- Bestimmen Sie die Schrankgröße (Cabinet Size) Ihres Geräts.
- Ermitteln Sie die Eingangsleistung (Input in MBTUH) Ihres Ofens.
- Prüfen Sie, ob Ihr Ofen ein Single-Stage, Two-Stage oder Modulating-Modell ist.
- Vergleichen Sie die ermittelten Daten mit der entsprechenden Tabelle im Dokument.
