Installationsanleitung für Honeywell 10260S Aktuator MOV-Montagesatz
Schnellstartanleitung für die Installation und den Austausch des MOV-Montagesatzes (Metal Oxide Varistor) für Honeywell 10260S Aktuatoren. Enthält Werkzeugliste, Schritt-für-Schritt-Verdrahtungsanweisungen und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation oder den Austausch des MOV-Montagesatzes (Metal Oxide Varistor) für die Honeywell 10260S Aktuator-Serie. Der MOV-Satz wird an den Stromeingangsklemmen des Aktuators installiert, um CE-Anforderungen zu erfüllen.
Stellen Sie vor Beginn sicher, dass Sie den korrekten Montagesatz für die Eingangsspannung Ihres Aktuators verwenden:
- 51500671-503: Für 120 Vac Eingang.
- 51500671-504: Für 230 Vac Eingang.
Benötigte Werkzeuge
- Schlitzschraubendreher (mittel)
- Kreuzschlitzschraubendreher (mittel)
- Kleine Spitzzange
Sicherheitshinweise
WARNUNG: Trennen Sie die Stromversorgung, bevor Sie auf Komponenten im Inneren des Aktuators zugreifen.
ACHTUNG: Tragen Sie beim Arbeiten an Leiterplatten (PWAs) ein geerdetes Handgelenkband, um Schäden durch elektrostatische Entladung zu vermeiden.
Installationsverfahren
- Trennen Sie die Stromversorgung zum Aktuator.
- Entfernen Sie die vier Schrauben und die Anschlussabdeckung an der Seite des Aktuatorgehäuses.
- Lokalisieren Sie die Klemmen TB1-1 (markiert mit L) und TB1-2 (markiert mit N) sowie die Erdungsschraube am Anschlussblock.
- Entfernen Sie die Schrauben von den Klemmen TB1-1, TB1-2 und der Erdungsschraube.
- Installieren Sie den MOV-Montagesatz: Der größere Kabelschuh wird an der Erdungsschraube befestigt. Die verbleibenden Kabelschuhe werden an TB1-1 und TB1-2 angeschlossen.
- Installieren Sie eine neue Dichtung und die Anschlussabdeckung. Sichern Sie die Abdeckung mit den 4 Schrauben.
- Stellen Sie die Stromversorgung wieder her.
- Überprüfen Sie die Aktuatorkonfiguration und den korrekten Betrieb.
- Nehmen Sie den Aktuator wieder in Betrieb.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Typische Probleme
Falsche Eingangsspannung
Stellen Sie sicher, dass Sie den passenden Satz verwenden: 51500671-503 für 120 Vac oder 51500671-504 für 230 Vac.
Gefahr durch elektrostatische Entladung
Verwenden Sie beim Arbeiten an den internen Leiterplatten (PWAs) zwingend ein geerdetes Handgelenkband.
Vor der Verwendung
- Stromversorgung zum Aktuator vollständig trennen.
- Passenden MOV-Satz für die lokale Netzspannung (120V oder 230V) bereitstellen.
- Schlitz- und Kreuzschlitzschraubendreher sowie Spitzzange bereitlegen.
- Geerdetes Handgelenkband für den Schutz der Elektronik anlegen.
Technische Daten in der Praxis
- 51500671-503
- MOV-Montagesatz spezifisch für 120 Vac Eingangsspannung.
- 51500671-504
- MOV-Montagesatz spezifisch für 230 Vac Eingangsspannung.
Abbildungen und Diagramme

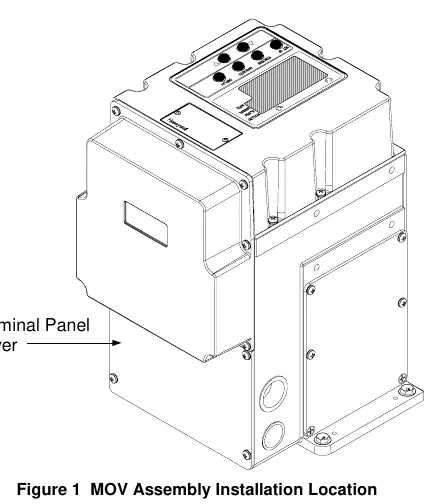

- Abbildung 1 zeigt die Position der Anschlussabdeckung am Aktuatorgehäuse, die für den Zugriff auf die Klemmen entfernt werden muss.

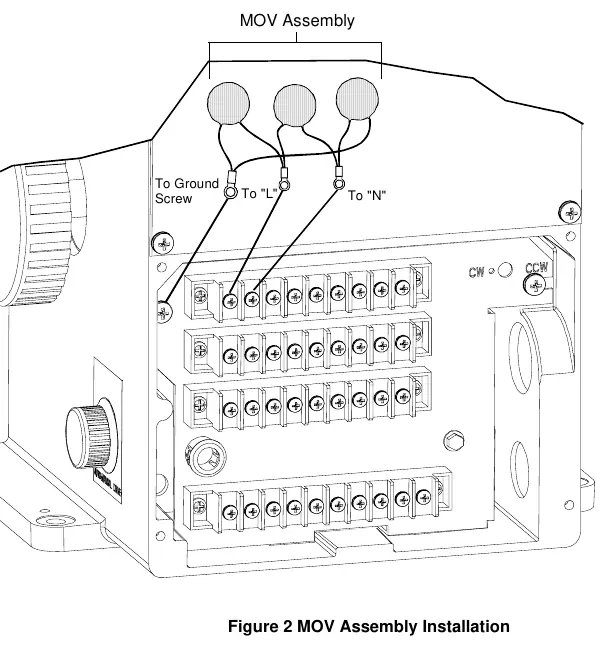

- Abbildung 2 zeigt die korrekte Verdrahtung des MOV-Satzes: Der große Kabelschuh an die Erdungsschraube, die anderen beiden an die Klemmen L und N.
Modellkompatibilität
- Nur für 10260S Aktuator-Serie geeignet.
- Die Installation ist erforderlich, um CE-Konformität zu gewährleisten.
