Anleitung zum Austausch der PC-Platine für Rinnai SENSEI RX/CX

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt den Austausch der PC-Platine (PC Board) für Rinnai SENSEI RX/CX Durchlauferhitzer. Der Prozess umfasst das Sichern der Leistungsdaten, den physischen Austausch der Platine, die Datenübertragung auf die neue Platine sowie die Konfiguration der Parameter und Gasventil-Einstellungen. Warnung: Arbeiten an der Platine dürfen nur bei getrennter Stromversorgung durchgeführt werden. Unsachgemäße Installation kann zu Stromschlägen oder schweren Verletzungen führen.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass alle Teile des Austausch-Kits vorhanden sind. Sie benötigen folgende Werkzeuge:

• Kreuzschlitzschraubendreher
• Smart Device (Smartphone/Tablet) mit Bluetooth 4.0 oder neuer (optional für App-Konfiguration)
• Rinnai Central App (optional)
• Gasanalysator (für die abschließende Überprüfung)

Schritt 1: Datenerfassung

Bevor Sie die Platine austauschen, müssen die aktuellen Leistungsdaten vom Controller notiert werden:

1. Halten Sie die Pfeiltaste nach unten gedrückt.
2. Drücken Sie gleichzeitig die "On/Off"-Taste für 2 Sekunden, bis "01" im Display erscheint.
3. Navigieren Sie mit den Pfeiltasten durch die Daten (z.B. Verbrennungsstunden, Zyklen) und notieren Sie diese.

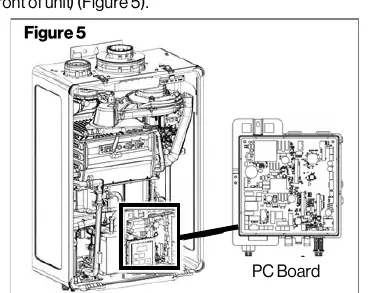

Schritt 2: Installation der PC-Platine

1. Entfernen Sie die Frontblende des Durchlauferhitzers.
2. Trennen Sie die Stromversorgung (120 V).
3. Lösen Sie die Schraube an der alten Platine und entfernen Sie diese.
4. Trennen Sie alle Kabelbäume von der alten Platine.
5. Installieren Sie die neue Platine und sichern Sie diese mit der Schraube.
6. Verbinden Sie alle Kabelbäume mit der neuen Platine.

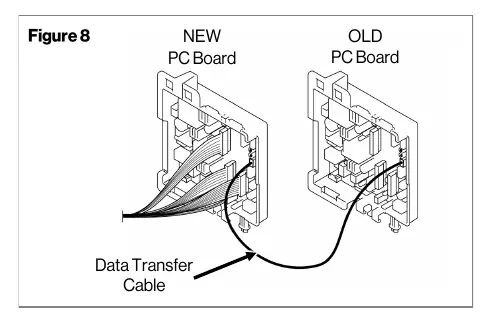

7. Verbinden Sie das mitgelieferte Datenübertragungskabel mit der neuen und der alten Platine, um Daten zu übertragen.

Schritt 3: Parameterkonfiguration

Nach dem Austausch müssen die Parameter konfiguriert werden. Dies kann über die Rinnai Central App (empfohlen) oder manuell über den integrierten Controller erfolgen. Bei der manuellen Konfiguration müssen Sie die Gasart (Erdgas/Propan) und den Installationsort (Innen/Außen) über das Menü des Controllers bestätigen.

Schritt 4: Gasventil-Parameter und Überprüfung

Nach dem Austausch der Platine müssen die Gasventil-Werte zwingend neu eingegeben werden:

• Über die App: Scannen Sie den QR-Code auf dem Gasventil-Etikett und folgen Sie den Anweisungen in der Rinnai Central App.
• Manuell: Nutzen Sie die Tasten "A" und "B" auf der Platine, um in den Einstellungsmodus zu gelangen und die Werte (nL, nH, LH, HS) gemäß dem Etikett am Gerät einzugeben.

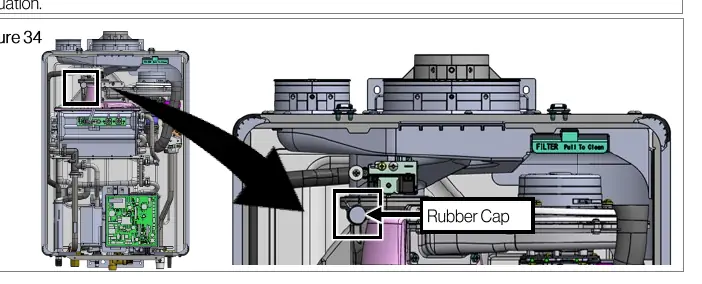

Abschließende Prüfung: Nach der Installation muss ein Gasanalysator verwendet werden, um die CO2- und O2-Werte im Abgassystem zu messen und sicherzustellen, dass sie innerhalb der spezifizierten Bereiche liegen.
