Bedienungsanleitung für Partikelzähler PCE-PQC 10EU

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für die Partikelzähler der PCE-PQC-Serie. Das Gerät enthält einen Laser der Klasse 1, der während des normalen Betriebs nicht zugänglich ist. Öffnen Sie das Gerät nicht, da dies zum Erlöschen der Garantie führt und eine Gefahr durch Laserstrahlung darstellen kann. Verwenden Sie das Gerät ausschließlich zur Partikelmessung in Umgebungen und vermeiden Sie den Kontakt mit explosiven Gasen oder Flüssigkeiten am Einlass.

Produktübersicht

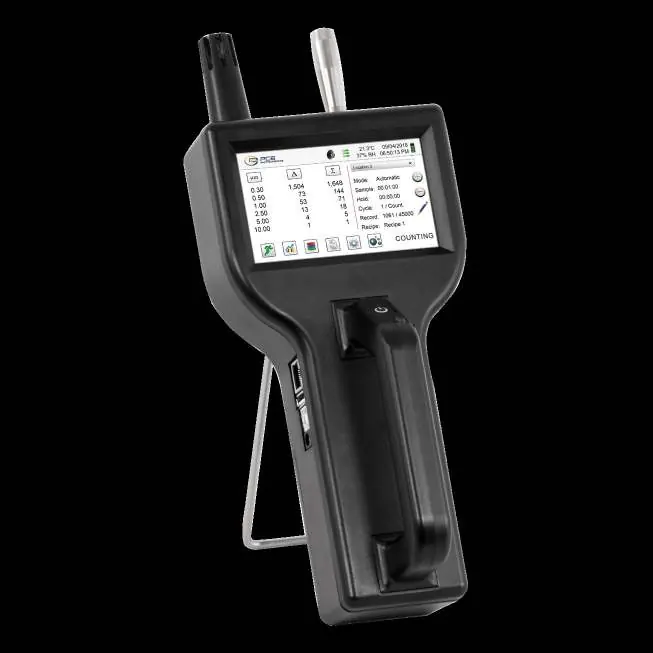

Der PCE-PQC 10EU ist ein fortschrittlicher, tragbarer Partikelzähler mit einem 4,3-Zoll-Farb-Touchscreen. Er verfügt über eine interne Pumpe mit automatischer Durchflussregelung, einen HEPA-Filter und unterstützt verschiedene Kommunikationsprotokolle wie Ethernet, USB und optional Wi-Fi. Das Gerät kann bis zu 45.000 Datensätze speichern.

Erste Inbetriebnahme

Nach dem ersten Einschalten werden Sie aufgefordert, Datum und Uhrzeit einzustellen. Wählen Sie das gewünschte Datumsformat (z. B. Tag/Monat/Jahr) und nutzen Sie das numerische Tastenfeld auf dem Touchscreen, um die aktuellen Werte einzugeben. Bestätigen Sie die Eingaben mit der OK-Taste.

Messbetrieb

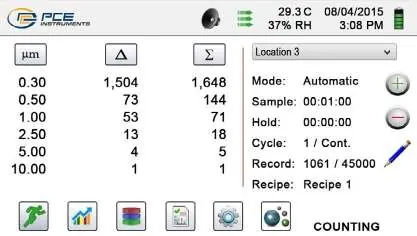

Die Messung kann über die Ein-/Aus-Taste am Griff oder über das Run-Symbol auf dem Display gestartet werden. Das Gerät bietet verschiedene Modi, darunter automatische und manuelle Messungen. Über das Partikel-Symbol können Sie die Einheiten zwischen Partikelanzahl, Anzahl pro Kubikmeter, Anzahl pro Kubikfuß oder Partikelmassenkonzentration umschalten.

Einstellungen und Konfiguration

Über das Einstellungsmenü können Sie zahlreiche Parameter anpassen:

• Sampling Setup: Konfiguration von Verzögerungszeit, Probenahmezeit, Haltezeit und Zyklen.
• Channel Management: Aktivierung/Deaktivierung von Kanälen, Einstellung der Partikelgrößen (Variable Binning) und Alarmgrenzwerte.
• Locations & Recipes: Verwaltung von bis zu 1.000 Messorten und 50 benutzerdefinierten Rezepten für wiederkehrende Messaufgaben.
• Konfiguration: Spracheinstellungen, Alarmbestätigung, Annotationen und Werkseinstellungen.

Datenverwaltung und Berichte

Gespeicherte Daten können über das Symbol für aufgezeichnete Daten eingesehen werden. Mit einem angeschlossenen USB-Stick oder Drucker können Berichte direkt erstellt oder Daten exportiert werden. Das Gerät unterstützt die Erstellung von Berichten gemäß ISO 14644-1, EU-GMP Annex 1 oder Federal Standard 209E.

Kommunikation

Das Gerät unterstützt Ethernet- und USB-Verbindungen. Für die Fernsteuerung kann das Gerät über eine IP-Adresse in einem Webbrowser aufgerufen werden, sofern es mit einem Netzwerk verbunden ist. Die Einrichtung erfolgt im Kommunikationsmenü, wo Sie zwischen DHCP oder statischer IP wählen können.

Wartung und Sicherheit

Der Akku ist ein intelligenter Lithium-Ionen-Pack. Achten Sie beim Einsetzen auf die korrekte Ausrichtung der Kabel. Entsorgen Sie das Gerät und die Batterien gemäß den lokalen regulatorischen Anforderungen für Elektronikschrott.
