Bedienungsanleitung für OFITE Atmospheric Consistometer 120-75

Wichtige Informationen aus der Anleitung

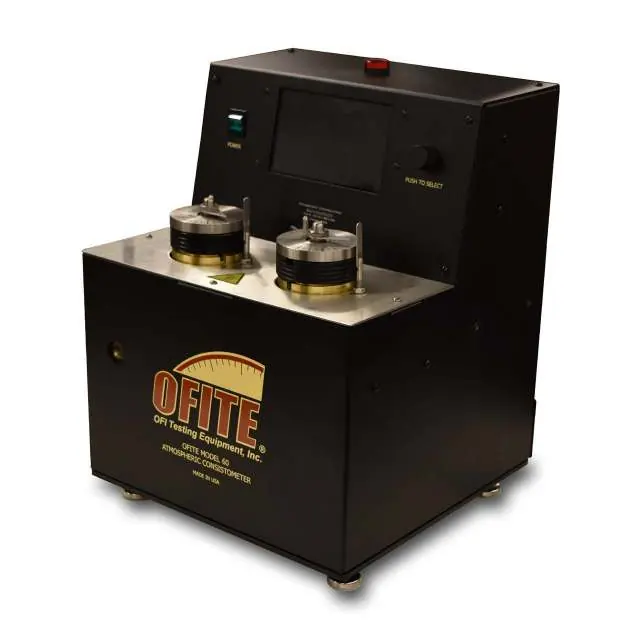

Das OFITE Atmospheric Consistometer (Modell 120-75 und 120-75-1) wurde speziell für die Konditionierung von Zementschlämmen gemäß API Spezifikation 10 entwickelt. Es ermöglicht die Bestimmung rheologischer Eigenschaften und die Untersuchung des freien Wassergehalts vor der Prüfung. Das Gerät arbeitet bei atmosphärischem Druck und verfügt über ein duales Behälterdesign.

Einrichtung

Stellen Sie das Gerät in der Nähe eines Wasseranschlusses und eines Abflusses auf. Die Kühlwasseranschlüsse (Coolant Supply/Drain) sind 1/4" NPT-Anschlüsse und sollten an eine Wasserquelle mit 40 PSI (275,8 kPa) angeschlossen werden.

• Ölbad: Füllen Sie das Bad mit ca. 2 Gallonen Mineralöl. Der Ölstand muss den roten Punkt am Schauglas erreichen. Überfüllen Sie das Bad nicht.
• Stromanschluss: Schließen Sie das Gerät an eine geerdete und abgesicherte Stromversorgung an (115V oder 220V je nach Modell).

Vorbereitung der Testzellen

1. Bereiten Sie die Zementschlämme gemäß API Spezifikation 10 vor und füllen Sie diese in den Schlammbehälter.
2. Setzen Sie das Rührwerk (Paddle) in die Testzelle ein. Achten Sie darauf, dass die Spitze des Rührwerks in das Loch am Boden der Testzelle greift.
3. Setzen Sie den Deckel auf die Testzelle, indem Sie die Drehmomentwelle über das Ende des Rührwerks schieben. Drehen Sie den Deckel im Uhrzeigersinn, bis der Stift in der Drehmomentwelle in den Schlitz der Rührwerkswelle einrastet.
4. Drehen Sie den Deckel weiter, um ihn auf der Testzelle zu verriegeln.
5. Senken Sie die Testzelle in das Bad und verriegeln Sie sie mit den Sicherungsstiften.

Bedienung des Displays

Das Gerät verfügt über ein Onboard-Display, das entweder per Touchscreen oder über das Control Wheel bedient werden kann. Das Control Wheel ermöglicht das Scrollen durch Parameter und Werte durch Drehen und Auswählen durch Drücken.

• Alarmzustand: Wenn das Gerät einen Alarm ausgibt (z. B. niedriger Ölstand), leuchtet die Anzeige oben am Gehäuse und ein Signalton ertönt. Drücken Sie "ACK ALARM" auf dem Bildschirm, um den Alarm zu quittieren.

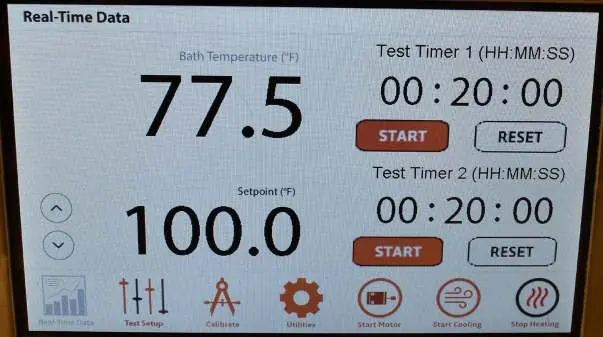

• Real-Time Data: Dies ist der Standardbildschirm. Er zeigt die Badtemperatur, den Sollwert und die beiden Timer an.

Betrieb

1. Schalten Sie das Gerät ein.
2. Stellen Sie die gewünschte Testtemperatur über das Display ein.
3. Starten Sie den Motor und die Heizung über die entsprechenden Tasten auf dem Bildschirm.
4. Stellen Sie die Timer (Test Timer 1 oder 2) ein und starten Sie diese.
5. Nach Abschluss des Tests stoppen Sie Motor und Heizung und aktivieren ggf. die Kühlung.

Kalibrierung

Die Kalibrierung sollte regelmäßig durchgeführt werden:

• Drehmomentkopf: Verwenden Sie das optionale Kalibrierungsset (#120-75-30) mit Gewichten, um den Widerstand zu simulieren.
• Temperatur: Vergleichen Sie die angezeigte Badtemperatur mit einem Referenzthermometer bei Umgebungstemperatur und bei 190°F (88°C).
• Motordrehzahl: Messen Sie die Drehzahl mit einem Tachometer. Sollte diese nicht 150 U/min ± 15 betragen, kann die Drehzahl über das Potentiometer im Inneren des Geräts angepasst werden.

Wartung

Eine jährliche Inspektion ist erforderlich:

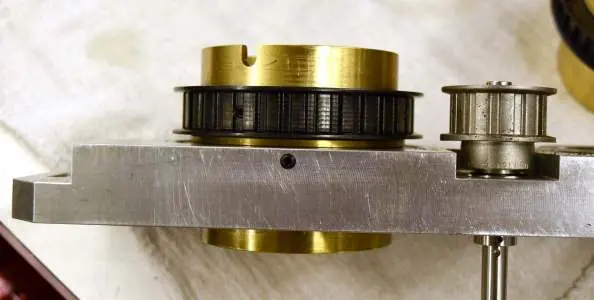

• Riemen und Lager: Überprüfen Sie den Antriebsriemen und die Lager. Reinigen Sie die Lager jährlich mit WD-40. Wenn sie nicht leichtgängig laufen, müssen sie ersetzt werden.
• Badreinigung: Überprüfen Sie das Mineralöl jährlich auf Verunreinigungen und wechseln Sie es bei Bedarf aus.
• Sicherungsstifte: Die Stifte neben den Schlammbechern sind Sollbruchstellen, um das Potentiometer bei zu zähem Schlamm zu schützen. Brechen diese, müssen sie vor dem nächsten Test ersetzt werden.
