Bedienungsanleitung für FNIRSI-1013D Tablet-Oszilloskop
Schnellstartanleitung und Bedienungshilfe für das FNIRSI-1013D Tablet-Oszilloskop. Erfahren Sie mehr über die Funktionen, Messmethoden, Fehlerbehebung und Sonden-Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das FNIRSI-1013D ist ein leistungsstarkes, zweikanaliges Tablet-Oszilloskop, das für Wartungs- und Forschungszwecke entwickelt wurde. Es bietet eine Echtzeit-Abtastrate von 1GSa/s und eine analoge Bandbreite von 100MHz. Das Gerät verfügt über einen 7-Zoll-Touchscreen, einen internen Speicher für Wellenformdaten und Screenshots sowie einen integrierten 6000mAh-Akku.
Bildschirm- und Steuerungselemente
Die Benutzeroberfläche ist in verschiedene Bereiche unterteilt, die über den Touchscreen gesteuert werden. Die Anleitung enthält detaillierte Diagramme (Nummern 1-36), die Funktionen wie Kanalsteuerung, Zeitbasis, Trigger-Einstellungen, automatische Anpassung, Messungen und Dateiverwaltung erklären.
Grundlegende Bedienung
- Kanalsteuerung: Aktivieren oder deaktivieren Sie Kanäle (CH1/CH2) und FFT über das gelbe Steuerfeld in der oberen linken Ecke.
- Wellenform-Manipulation: Nutzen Sie Gesten oder die Steuerleiste, um Wellenformen zu vergrößern, zu verkleinern oder zu verschieben.
- Trigger-Einstellungen: Passen Sie den Trigger-Modus (Auto, Single, Normal), die Trigger-Flanke und die Trigger-Spannung an, um stabile Wellenformen zu erhalten.
- Datenspeicherung: Screenshots und Wellenformdaten können direkt im internen Speicher abgelegt und über USB auf einen Computer übertragen werden.
Messmethoden
Das Gerät unterstützt verschiedene Messszenarien, darunter:
- Batterie- oder Gleichspannungsmessung: Verwendung von 1X- oder 10X-Einstellungen je nach Spannungshöhe.
- Kristallmessung: Verwendung der 10X-Einstellung zur Vermeidung von Schwingungsstopps.
- PWM-Signale (MOS/IGBT): Messung von Steuersignalen.
- Netzspannung (AC): Messung von 220V/110V mit geeigneten Hochspannungssonden (100X).
- Sensormessungen: Messung schwacher Signale durch Identifikation der Verstärkerausgänge.
Sonden-Wartung und Spezifikationen

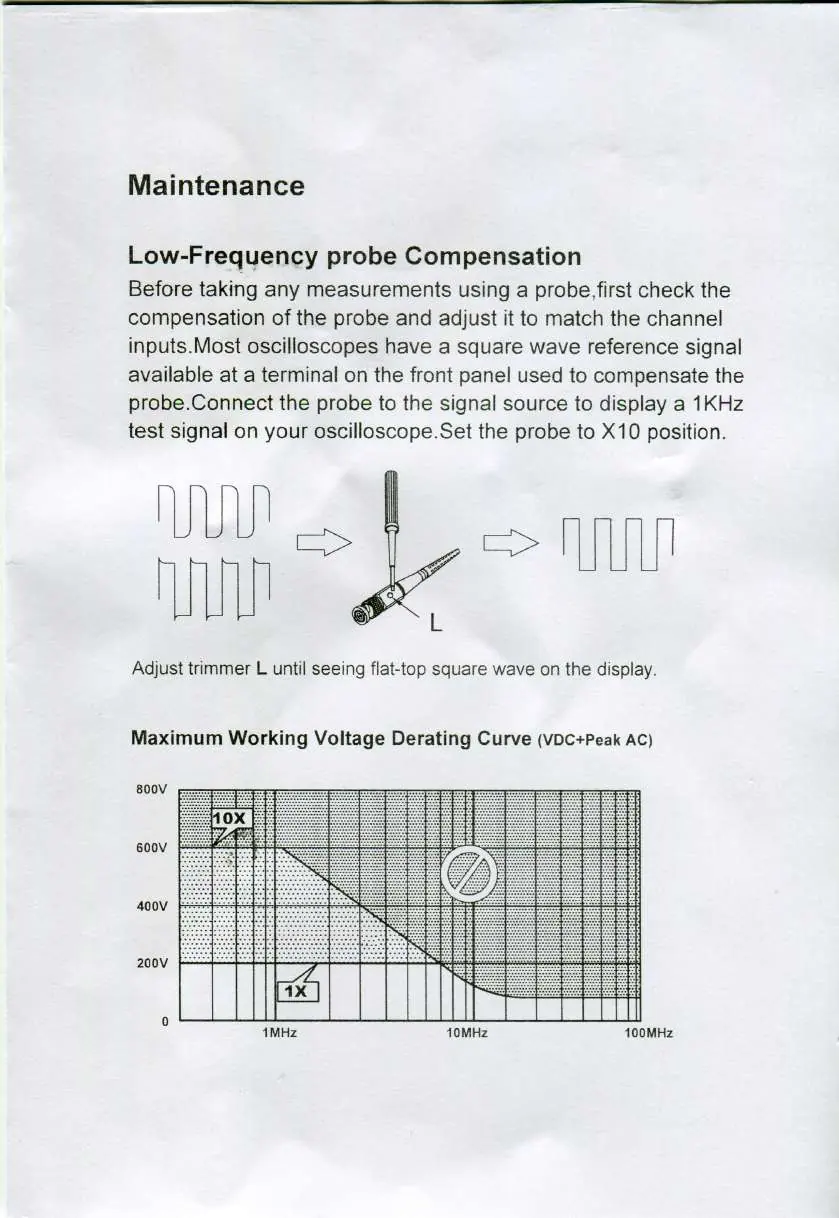

Die mitgelieferten Sonden erfordern eine regelmäßige Kompensation. Verbinden Sie die Sonde mit der Testsignalquelle am Gerät und stellen Sie den Trimmer ein, bis eine flache Rechteckwelle angezeigt wird. Achten Sie darauf, bei Frequenzen über 5MHz die 10X-Einstellung zu verwenden, um Signalverluste durch die Sondenkapazität zu vermeiden.
Herstellerinformationen
Shenzhen FNIRSI Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Der Akku könnte tiefentladen sein. Laden Sie das Gerät für mindestens eine halbe Stunde mit dem Original-Ladegerät auf. Vermeiden Sie das Laden über USB-Anschlüsse von Laptops, da deren Leistung oft nicht ausreicht.
Keine Wellenform sichtbar, nur eine Linie
Prüfen Sie, ob die Pause-Funktion aktiv ist. Drücken Sie die Taste 'Auto-Einstellung'. Überprüfen Sie, ob die Signalquelle ein Signal ausgibt und ob die Sonde oder das Kabel defekt ist.
Spannungswert wird als 0 angezeigt
Passen Sie die vertikale Empfindlichkeit und die Zeitbasis an, bis eine vollständige Wellenform auf dem Bildschirm sichtbar ist, ohne dass diese oben oder unten abgeschnitten wird.
Wellenform springt und lässt sich nicht fixieren
Stellen Sie den Trigger-Modus auf 'Auto' und drücken Sie 'Auto-Einstellung'. Alternativ passen Sie die Trigger-Spannung manuell über den grünen Pfeil an.
Vor der Verwendung
- Prüfen Sie den Akkustand.
- Stellen Sie sicher, dass die Sonde bei Frequenzen über 5MHz auf 10X eingestellt ist.
- Führen Sie bei Bedarf eine Sonden-Kompensation durch.
- Wählen Sie die korrekte Kopplung (AC/DC) für das zu messende Signal.
- Stellen Sie sicher, dass die Sonde korrekt mit der Signalquelle verbunden ist.
Technische Daten in der Praxis
- 1GB Speicher
- Interner Speicherplatz für bis zu 1000 Screenshots und 1000 Wellenformdatensätze.
- 10X-Einstellung
- Dämpfung der Sonde, notwendig für hohe Frequenzen (>5MHz) zur Impedanzanpassung.
Abbildungen und Diagramme

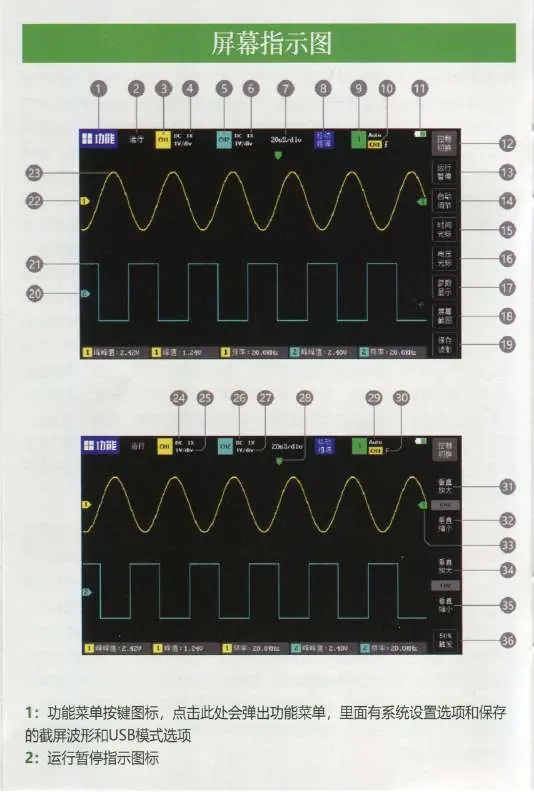

- Bildschirm-Diagramm: Nummerierte Übersicht der Bedienelemente (1-36) zur Navigation.
- Steuerleiste: Touch-Bereiche zur schnellen Anpassung von Parametern.

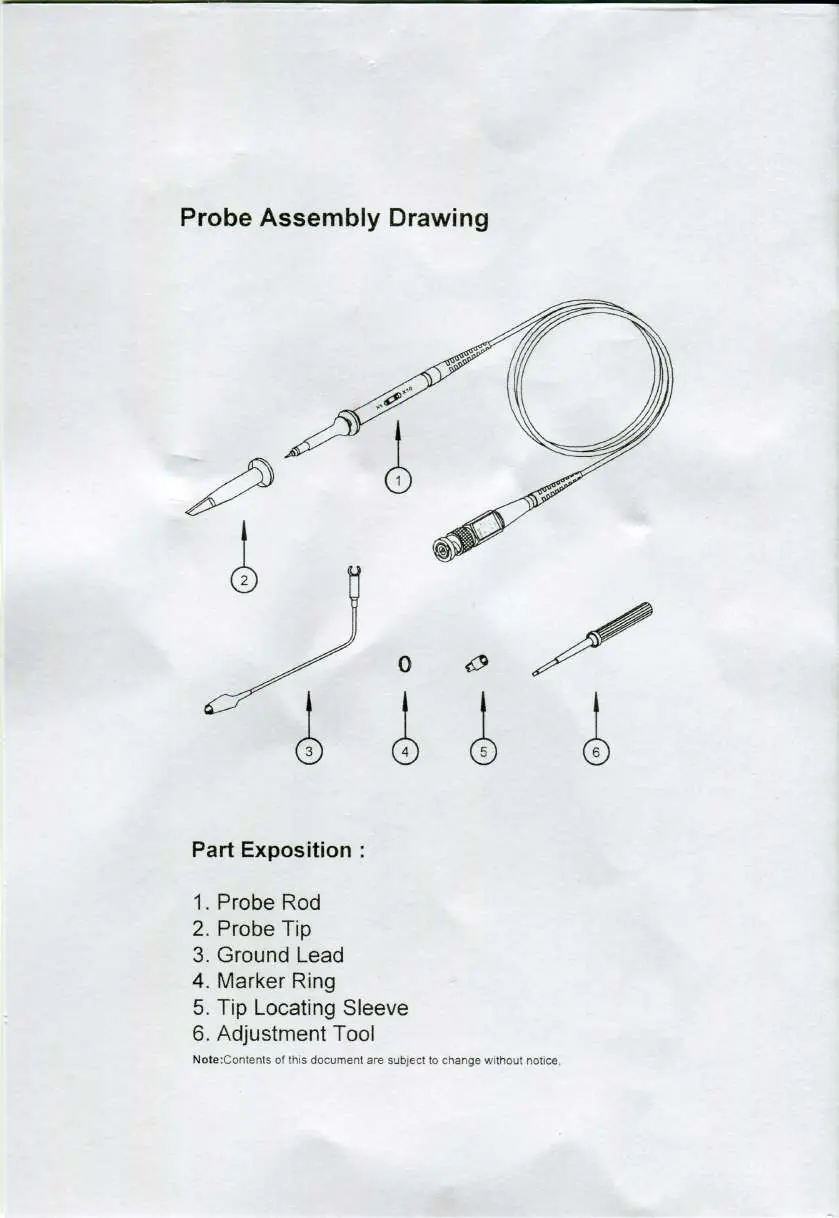

- Sonden-Montage: Explosionszeichnung der Sondenkomponenten (Stab, Spitze, Erdungskabel, etc.).
Modellkompatibilität
- Verwenden Sie nur Sonden mit einer Bandbreite von 100MHz oder höher.
- Bei Verwendung mit anderen Instrumenten muss die Eingangsimpedanz 1 MΩ betragen.
- Für Spannungen über 400V sind spezielle 100X-Sonden erforderlich.
