Automatischer umfassender Transformator-Prüfstand Huazheng HZBZ-IV
Detailliertes Benutzerhandbuch für den automatischen Transformator-Prüfstand Huazheng HZBZ-IV. Erfahren Sie mehr über Systemkonfiguration, Testverfahren, Sicherheitsfunktionen und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Huazheng HZBZ-IV ist ein automatischer, umfassender Prüfstand für Transformatoren. Er ist für Routine-, Typ- und Spezialtests konzipiert, einschließlich Übersetzungsverhältnis, DC-Widerstand, Leerlaufverlust, induzierter Stehspannungsprüfung und Temperaturanstiegstests für 11–33 kV Verteilungstransformatoren. Das System nutzt eine SPS-Steuerung und einen Industrie-PC für eine intuitive Bedienung und hohe Zuverlässigkeit.
Systemübersicht
Das System besteht aus mehreren Hauptkomponenten, die über eine integrierte Software gesteuert werden:

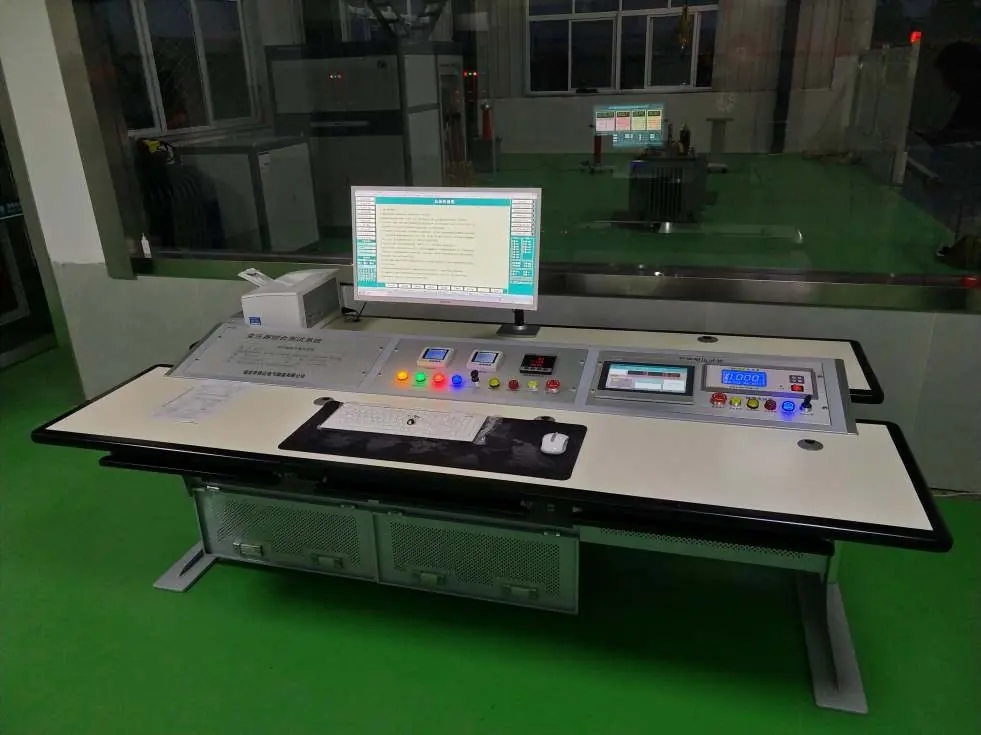

- Steuerkonsole: Zentrale Einheit mit Industrie-PC, großem Bildschirm und Not-Aus-Funktion.
- Steuerschrank: Enthält die SPS (Siemens S7-200), Verteilungsgeräte und Messwandler.
- Prüfgeräte: Umfasst Windungsverhältnistester (HZ-700), Leistungsanalysator (HZ-300), DC-Widerstandstester (HZ-200), Isolationswiderstandstester und Temperaturinspektor.
- Leistungskomponenten: Dreiphasen-Induktionsspannungsregler, Zwischenwandler und Frequenzvervielfachungsgenerator.
Testfunktionen
Das System unterstützt eine Vielzahl automatisierter Tests:
- Isolationswiderstandsprüfung
- DC-Widerstandsprüfung (2 Wicklungen)
- Spannungsverhältnis (Windungsverhältnis) und Vektorgruppentest
- Leerlauftest (Verlust, Leistungsfaktor, Leerlaufstrom)
- Lasttest (Lastverlust, Kurzschlussimpedanz)
- Netzfrequenz-Stehspannungsprüfung
- Induktionsdruckprüfung und Temperaturanstiegstest
Software und Bedienung
Die Testsoftware ermöglicht eine benutzerfreundliche Steuerung und Echtzeit-Datenanzeige. Alle Messergebnisse werden in einer Datenbank gespeichert und können automatisch in Berichte (Excel-Format) exportiert werden. Die Software bietet eine automatische Wellenformkorrektur sowie Spannungs- und Stromkorrekturen.
Sicherheit und Schutzfunktionen
Das System ist mit vier Schutzebenen ausgestattet, um Personal und Ausrüstung zu schützen:
- Not-Aus-Taste: Schnelle Trennung der Stromversorgung im Notfall.
- Warnsystem: Warnleuchten und Alarmglocken bei Testbeginn oder Fehlern.
- Schutzmechanismen: Eingangs- und Ausgangsschutz, Messschutz und Nullpunkt-Schutz (das System erzwingt eine Rückkehr auf Null vor der Stromübertragung).
Installation und Inbetriebnahme
Für die Installation sind folgende Voraussetzungen zu beachten:
- Stromversorgung: 380V, 50Hz, Strombelastbarkeit nicht weniger als 500A.
- Erdung: Der Erdungswiderstand am Installationsort darf 0,5 Ohm nicht überschreiten.
- Infrastruktur: Es wird empfohlen, während der Bauphase Kabelgräben im Kontrollraum und im Ausrüstungsbereich vorzubereiten.
Praktische Hilfe
Typische Probleme
System startet nicht
Überprüfen Sie die 380V-Stromversorgung und stellen Sie sicher, dass der Not-Aus-Schalter entriegelt ist.
Spannungsregler erreicht nicht die Nullposition
Das System erzwingt eine Rückkehr auf Null vor der Stromübertragung. Reduzieren Sie den Regler manuell auf die Nullposition.
Messwertfehler
Überprüfen Sie die korrekte Verbindung der Messwandler und die Auswahl der CT/PT-Optionen in der Software.
Vor der Verwendung
- Stellen Sie sicher, dass der Erdungswiderstand unter 0,5 Ohm liegt.
- Überprüfen Sie die 380V-Stromversorgung (50Hz, min. 500A).
- Prüfen Sie, ob alle Kabelverbindungen fest und korrekt angeschlossen sind.
- Stellen Sie sicher, dass der Not-Aus-Schalter entriegelt ist.
- Überprüfen Sie, ob der Transformator unter Test korrekt mit dem Prüfstand verbunden ist.
Technische Daten in der Praxis
- Transformator-Kapazität
- Unterstützt Transformatoren von 5KVA bis 10000KVA (je nach Konfiguration).
- Messgenauigkeit
- Grundgenauigkeit für Spannung und Strom beträgt ±0,1%.
- Schutzklasse
- Das System entspricht der Schutzklasse IP44.
Abbildungen und Diagramme
- Das Blockschaltbild zeigt den Signalfluss: Stromversorgung -> Prüfstand -> Spannungsregler -> Zwischenwandler -> Stromwandler -> Transformator unter Test.
Modellkompatibilität
- Geeignet für 11-33 kV Verteilungstransformatoren.
