Inspektionskit für Danfoss 027H7191 (ICS, ICM, ICLX 100)
Schnelle Anleitung und Übersicht der Dichtungen für das Danfoss Inspektionskit 027H7191, passend für ICS, ICM und ICLX Ventile der Größe 100. Enthält Explosionszeichnungen und Teileliste.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Referenz für das Inspektionskit mit der Artikelnummer 027H7191. Es enthält Explosionszeichnungen der Ventile ICS, ICM und ICLX (Größe 100) sowie eine detaillierte Aufstellung der enthaltenen Dichtungen und deren Spezifikationen. Verwenden Sie diese Informationen, um die korrekte Zuordnung der Ersatzteile bei der Wartung sicherzustellen.
Kompatibilität
Das Inspektionskit 027H7191 ist ausschließlich für die folgenden Danfoss-Ventiltypen der Größe 100 konzipiert:
- ICS (Größe 100)
- ICM (Größe 100)
- ICLX (Größe 100)
Inhalt des Inspektionskits
Das Kit enthält verschiedene Dichtungsringe aus Faser (Fibre) und Aluminium (Alu). Die folgende Liste gibt einen Überblick über die Komponenten, die in den Explosionszeichnungen mit Nummern gekennzeichnet sind:
- Dichtungen 1-12: Verschiedene Durchmesser von 9 mm bis 150 mm.
- Materialien: Faser-Dichtungen und Aluminium-Dichtungen.
- Mengen: Die Stückzahlen variieren je nach Dichtungstyp (siehe Diagramm für genaue Zuordnung).
Explosionszeichnungen und Montage
Die beigefügten Diagramme zeigen die Position der Dichtungen innerhalb der Ventile ICS, ICM und ICLX. Achten Sie bei der Montage auf die korrekte Platzierung der Dichtungsringe gemäß der Nummerierung im Diagramm. Stellen Sie sicher, dass die Dichtungen sauber und unbeschädigt sind, bevor Sie sie in das Ventilgehäuse einsetzen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche Dichtungsauswahl
Überprüfen Sie den Durchmesser der Dichtung (z.B. 32.5 mm, 150 mm) und das Material (Faser oder Aluminium) anhand der Liste im Diagramm.
Unklare Zuordnung der Dichtungen
Vergleichen Sie die Nummerierung im Diagramm (1-12) mit der entsprechenden Dichtung in Ihrem Kit.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil die Größe 100 hat.
- Identifizieren Sie den Ventiltyp (ICS, ICM oder ICLX).
- Prüfen Sie, ob alle benötigten Dichtungen gemäß der Stückliste vorhanden sind.
- Reinigen Sie die Dichtungsflächen am Ventil vor dem Einbau.
Abbildungen und Diagramme

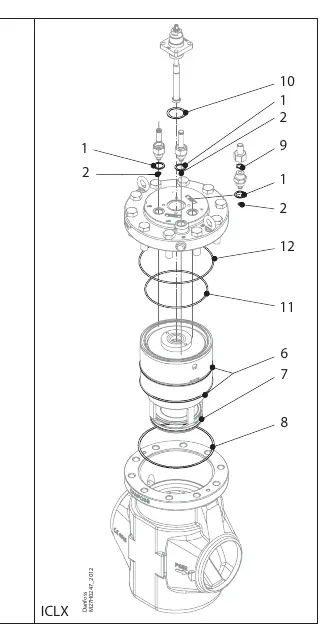

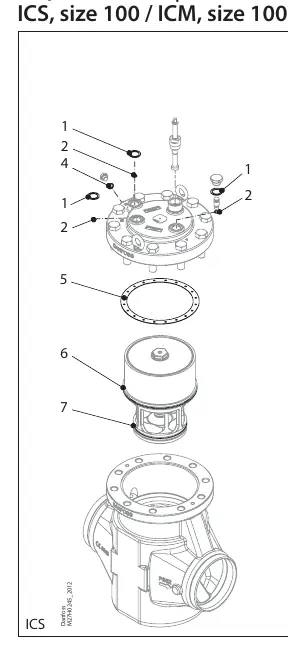

- Die Diagramme zeigen die Explosionsansicht der Ventile ICS, ICM und ICLX.
- Die Nummern 1 bis 12 korrespondieren mit den spezifischen Dichtungsringen im Kit.
- Die Tabelle unter den Diagrammen gibt den Durchmesser und das Material (Fibre/Alu) für jede Nummer an.
