Diese Anleitung beschreibt die Bedienung und Wartung der OFITE 120-20-A automatisierten Aushärtekammer. Das Gerät dient der Aushärtung von Zementproben für Druckfestigkeitstests gemäß API Spezifikation 10.
Einrichtung
Nach dem Auspacken müssen die Anschlüsse für Druckluft oder Stickstoff, Wasserzufuhr und Abfluss (alle 1/4" NPT) hergestellt werden. Das Gerät benötigt eine 220V Stromversorgung. Ein Backup-Port für eine USV ist vorhanden, um die Elektronik bei Stromausfall zu schützen.

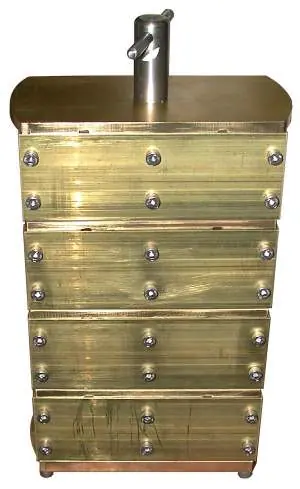

Vorbereitung der Formen
Die Formen müssen vor der Verwendung eingefettet werden. Der Zementbrei wird gemäß API Spezifikation 10 vorbereitet, in die Formen gegossen, mit einem Stab verdichtet und mit einer Abdeckplatte versehen.
Bedienung

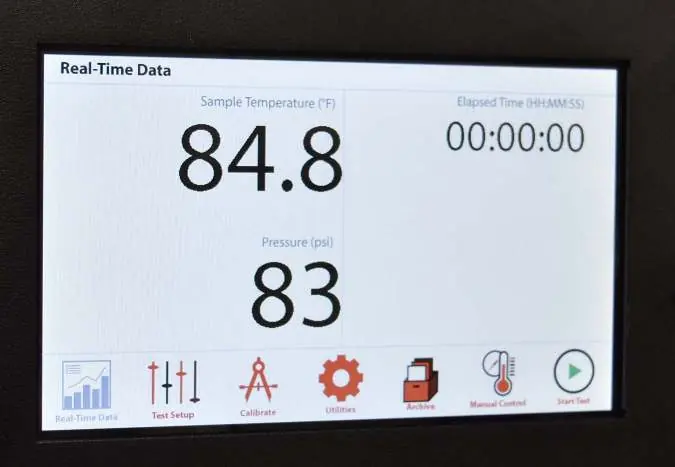

Der Test wird durch das Einsetzen der Form in die Zelle, das Verschließen des Zelldeckels (mit Drehmomentschlüssel festziehen) und das Einstellen der Parameter am Touchscreen gestartet. Die Steuerung erfolgt über das Bedienfeld (HEAT, COOL, PUMP Schalter).
Wartung
Regelmäßige Wartung ist für den Betrieb entscheidend:
- Wasserfilter: Alle drei Monate reinigen.
- Luftfilter: Feuchtigkeit regelmäßig ablassen.
- Auslassfilter: Monatlich reinigen.
- Sicherungen: F1 und F2 (10 Amp) bei Stromausfall prüfen.

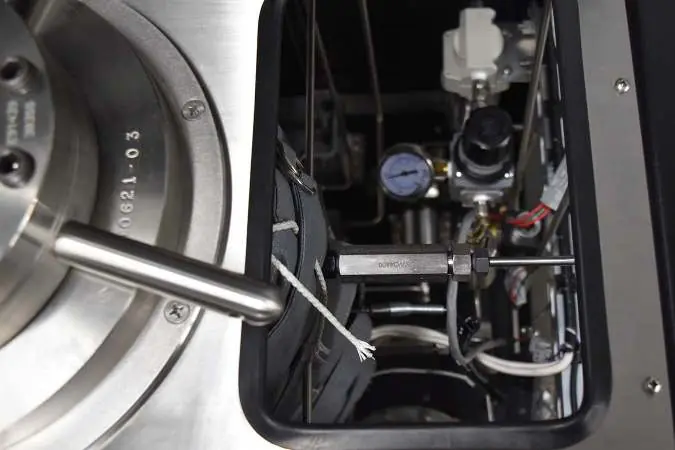

- Rückschlagventil: Bei Verschmutzung reinigen oder ersetzen.
Fehlerbehebung

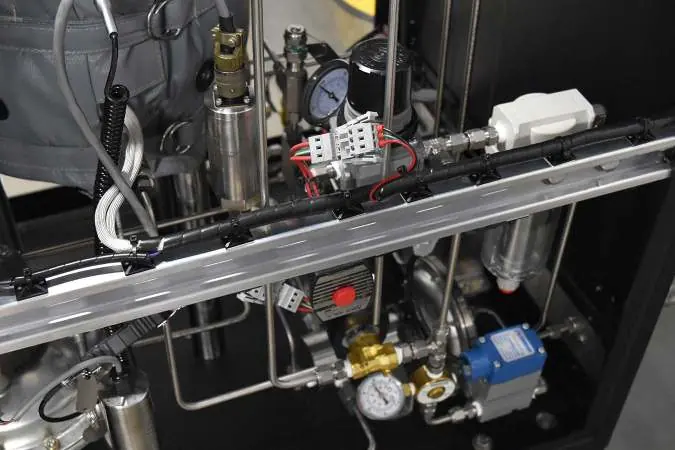

Bei Problemen mit der Heizung oder dem Druck sollten die Schalterstellungen, die Thermoelement-Verbindungen und die Reglereinstellungen (Main Pump 80-100 psi, Back Pressure 70-80 psi) überprüft werden.
Praktische Hilfe
Typische Probleme
Keine Stromversorgung
Hauptkabel prüfen, Sicherungen F1 und F2 kontrollieren.
Gerät heizt nicht
HEAT-Schalter auf AUTO oder MANUAL stellen. Heizung funktioniert nicht im Batteriebetrieb.
Druck erreicht Sollwert nicht
Versorgungsregler auf 80-100 psi prüfen, Einlass-Rückschlagventil reinigen.
Druck steigt über Sollwert
Druckentlastungsregler auf 70-80 psi prüfen, Auslassfilter reinigen.
Vor der Verwendung
- Druckentlastungsventil (PRESSURE RELEASE) geschlossen (im Uhrzeigersinn)?
- Alle Schalter auf OFF oder AUTO?
- Druckluft/Stickstoff und Wasser angeschlossen?
- Zementformen gemäß API 10 vorbereitet?
- Zelldeckel mit Drehmomentschlüssel korrekt verschlossen?
Technische Daten in der Praxis
- Max. Temperatur
- 400°F (204°C)
- Stromversorgung
- 220V, 50/60 Hz, 30 Amp
Abbildungen und Diagramme

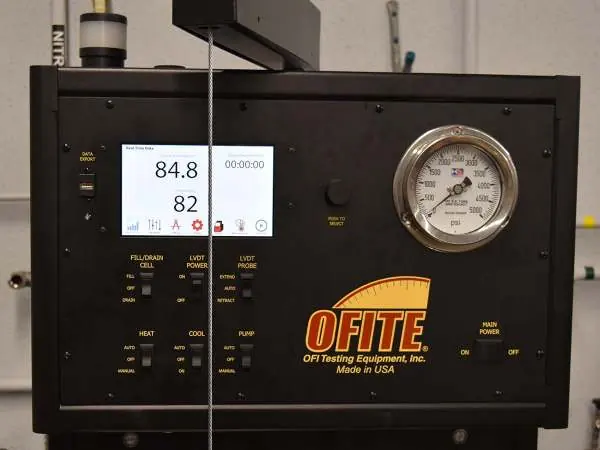

- Control Panel: Zeigt Schalter für FILL/DRAIN, LVDT, HEAT, COOL, PUMP und MAIN POWER.

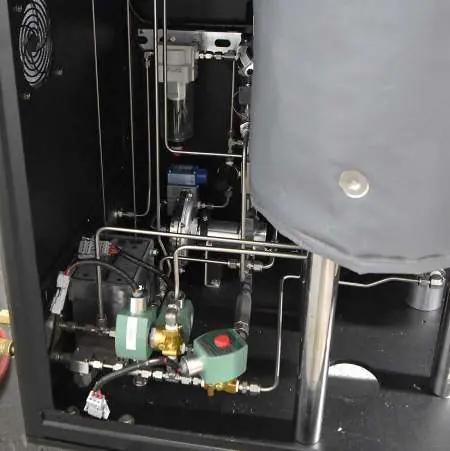

- Maintenance: Zeigt Positionen von Wasserfilter, Luftfilter und Auslassfilter.
Modellkompatibilität
- API Specification 10: Zementvorbereitung und Testverfahren.
- ASTM Standard C-109: Industriestandard.
