Bedienungsanleitung für Micsig DP Series...

Schnellstartanleitung und Bedienungshinweise für den Micsig DP Series Hochspannungs-Differenzialtastkopf. Erfahren Sie mehr über Inbetriebnahme, Kalibrierung, Sicherheit und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Micsig DP Series Hochspannungs-Differenzialtastköpfe sind für präzise Messungen in Hochspannungsumgebungen konzipiert. Diese Anleitung deckt die Inbetriebnahme, Kalibrierung und Sicherheitsvorkehrungen für die gesamte DP-Serie ab. Der Tastkopf verfügt über eine automatische Nullpunkt-Funktion, Überlastschutzalarme und einen Speicher für die Einstellungen nach dem Ausschalten.

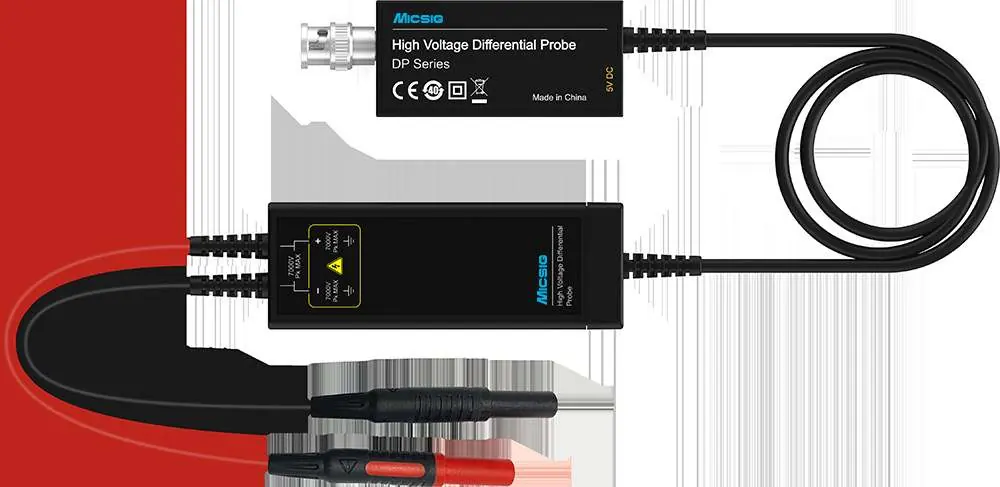

Micsig DP Series Hochspannungs-Differenzialtastkopf
Micsig DP Series Hochspannungs-Differenzialtastkopf

Sicherheitshinweise

  • Das Gehäuse darf nicht von Laien geöffnet werden.
  • Verwenden Sie das Gerät nicht, wenn das Gehäuse geöffnet ist.
  • Berühren Sie während der Messung keine blanken Metallteile.
  • Trennen Sie bei einer Bereichsüberschreitung (Over-range) sofort die Stromversorgung und den Stromkreis.
  • Verwenden Sie das Gerät nicht in entflammbaren oder explosiven Umgebungen.

Bedienung und Inbetriebnahme

  1. Stromversorgung: Schließen Sie den Tastkopf mit dem Standard-Netzteil an.
  2. Oszilloskop-Verbindung: Verbinden Sie das BNC-Ende des Tastkopfs mit dem Oszilloskop-Kanal. Stellen Sie sicher, dass das Oszilloskop geerdet ist.
  3. Bereichswahl: Wählen Sie den geeigneten Spannungsbereich entsprechend dem Signal.
  4. DUT-Verbindung: Verwenden Sie Clips oder Haken, um das Messobjekt (DUT) anzuschließen. Bei einem Überspannungsalarm trennen Sie sofort die Verbindung.
  5. Oszilloskop-Einstellungen: Stellen Sie die Eingangsimpedanz am Oszilloskop auf 1MΩ ein und passen Sie das Dämpfungsverhältnis des Kanals an.

Hinweis: Vermeiden Sie nach Möglichkeit die Verwendung von Verlängerungskabeln, da diese das Rauschen erhöhen können. Falls Verlängerungen notwendig sind, verdrillen Sie die Leitungen und überschreiten Sie nicht 5MHz, da sonst Messfehler auftreten können.

Bedienfeld des Kontrollmoduls
Bedienfeld des Kontrollmoduls
Signalbox mit Eingangsanschlüssen
Signalbox mit Eingangsanschlüssen

Kalibrierung

Um genaue Ergebnisse zu erzielen, kalibrieren Sie den Tastkopf vor der Verwendung:

  • Schließen Sie die Eingänge kurz.
  • Schalten Sie das Gerät ein und drücken Sie die Taste Zero.
  • Die 5MHz-LED blinkt. Wenn ein einzelner Signalton (Di) ertönt, war die Kalibrierung erfolgreich.
  • Wenn ein dreifacher Signalton (Di Di Di) ertönt, ist die Kalibrierung fehlgeschlagen und muss wiederholt werden.
  • Es wird empfohlen, das Gerät nach dem Einschalten 10 Minuten aufwärmen zu lassen.

Technische Daten

Die Serie bietet verschiedene Modelle mit Bandbreiten von 100MHz bis 200MHz (je nach Modell) und einer maximalen differenziellen Eingangsspannung von bis zu 7000Vpk. Die Eingangsimpedanz variiert je nach Modell zwischen 5MΩ und 60MΩ. Das Gerät arbeitet in einem Temperaturbereich von 0°C bis 40°C.

Praktische Hilfe

Typische Probleme

Überlastungswarnung (Range LED blinkt und piept schnell)

Trennen Sie sofort die Verbindung und schalten Sie auf einen höheren Spannungsbereich um.

Kalibrierung schlägt fehl (Signalton 'Di Di Di')

Stellen Sie sicher, dass die Eingänge korrekt kurzgeschlossen sind, und wiederholen Sie den Kalibrierungsvorgang.

Hohes Rauschen bei der Messung

Vermeiden Sie Verlängerungskabel. Wenn diese zwingend erforderlich sind, verdrillen Sie die Leitungen und halten Sie die Frequenz unter 5MHz.

Vor der Verwendung

  • Stellen Sie sicher, dass die Bandbreite des Oszilloskops nicht geringer ist als die des Tastkopfs.
  • Stellen Sie die Eingangsimpedanz des Oszilloskop-Kanals auf 1MΩ ein.
  • Kalibrieren Sie den Tastkopf vor der ersten Messung.
  • Lassen Sie das Gerät 10 Minuten aufwärmen für optimale Genauigkeit.
  • Prüfen Sie, ob das Netzteil korrekt angeschlossen ist.

Technische Daten in der Praxis

Max. differenzielle Eingangsspannung
Die höchste Spannung, die zwischen den beiden Eingängen angelegt werden darf (bis zu 7000Vpk).

Abbildungen und Diagramme

  • Das Bedienfeld (Control Module) enthält Tasten für die 5MHz-Bandbreitenbegrenzung, die Auto-Zero-Kalibrierung und die Bereichswahl.
  • Die Signalbox verfügt über separate Eingänge für positive und negative Signale.

Modellkompatibilität

  • Kompatibel mit allen gängigen Oszilloskop-Marken über Standard-BNC-Schnittstelle.
  • Erfordert eine Oszilloskop-Eingangsimpedanz von 1MΩ.
