Bedienungsanleitung für Videoendoskop PCE-VE 100N / 300N

Schnelle Hilfe und Bedienungsanleitung für das PCE-VE 100N / 300N Videoendoskop. Erfahren Sie alles über die Tastenbelegung, technische Daten, Sicherheitshinweise und die Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
PCE-VE 100N / 300N Videoendoskop Seite 1 Tastenbelegung und Bedienelemente des Videoendoskops Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Bedienung und Sicherheitshinweise für die Videoendoskope PCE-VE 100N und PCE-VE 300N. Das Gerät ist ein hochpräzises elektronisches Instrument. Die Kamerasonde ist nach IP67 wasserdicht, jedoch ist das Hauptgehäuse nicht wasserdicht. Vermeiden Sie den Kontakt des Hauptgeräts mit Flüssigkeiten. Das Gerät darf nicht bei extremen Temperaturen verwendet werden, die die Spezifikationen überschreiten, um Schäden zu vermeiden.

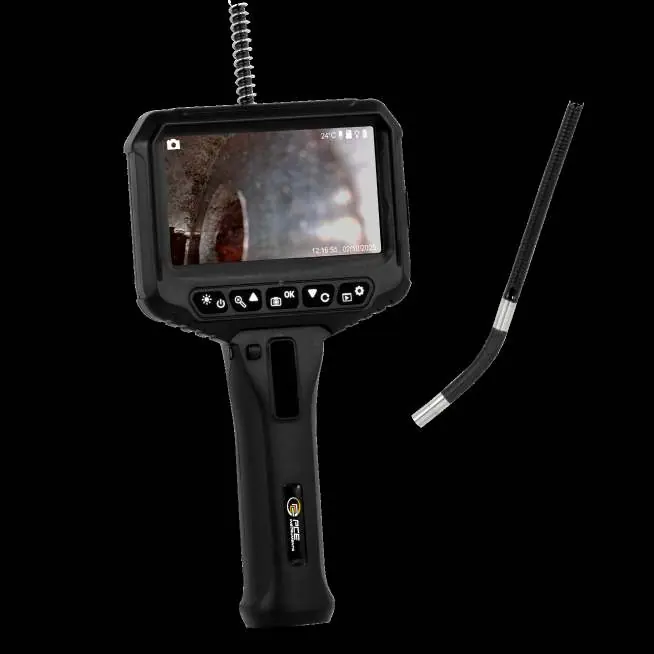

PCE-VE 100N / 300N Videoendoskop
PCE-VE 100N / 300N Videoendoskop

Produktübersicht

Das Gerät verfügt über ein Display und eine Steuereinheit mit folgenden Bedienelementen:

Tastenbelegung und Bedienelemente des Videoendoskops
Tastenbelegung und Bedienelemente des Videoendoskops
  • 1. Ein-/Ausschalter / LED-Licht: 3 Sekunden drücken zum Ein-/Ausschalten. Kurz drücken zur Helligkeitsregelung der LED.
  • 2. Menü/Einstellung: Kurz drücken für Menü, 3 Sekunden für Album.
  • 3. Hoch/Zoom: Zoom in der Vorschau, Cursor nach oben im Menü.
  • 4. Runter/Rotation: Bildrotation um 180° in der Vorschau, Cursor nach unten im Menü.
  • 5. Bestätigen: Foto aufnehmen, Videoaufnahme starten/stoppen, Auswahl bestätigen. 2 Sekunden halten für Wechsel zwischen Video- und Fotomodus.
  • 6. Ladeanzeige: Rot blinkend beim Laden, blau bei voller Ladung.
  • 7. TF-Kartenslot: Unterstützt Karten bis 32 GB. Vor Nutzung formatieren.
  • 8. Typ-C Ladeanschluss: Zum Laden und zur Datenübertragung an einen PC.
  • 9. Volant: Zur mechanischen Winkelverstellung der Kamerasonde.
  • 10. Entriegelungstaste: Zum Lösen des Volants für freie Winkelverstellung.
  • 11. Verriegelungstaste: Zum Fixieren des eingestellten Kamerawinkels.

Inbetriebnahme und Bedienung

Vor der ersten Verwendung sollte die TF-Karte eingelegt und formatiert werden. Zum Laden des Geräts verwenden Sie den Typ-C-Anschluss. Die Ladeanzeige signalisiert den Status (rot blinkend = laden, blau = voll). Die Kamerasonde kann über das Volant gesteuert werden; nutzen Sie die Entriegelungs- und Verriegelungstasten, um den gewünschten Winkel einzustellen und zu fixieren.

Sicherheit und Wartung

  • Temperaturbereich: Betrieb zwischen -10 °C und 50 °C.
  • Sondenpflege: Nicht übermäßig biegen. Die Sonde ist ein Präzisionsteil. Nicht am Kabel ziehen.
  • Reinigung: Das Gerät trocken und sauber lagern, frei von Öl, Wasser und Chemikalien.
  • Reparatur: Das Gerät nicht selbst demontieren. Bei Schäden den Lieferanten kontaktieren.

Technische Daten

  • Displayauflösung: 480 x 272 Pixel.
  • Kameraauflösung: Bis zu 1920 x 1080 (JPG).
  • Speicher: TF-Karte bis 32 GB.
  • Stromversorgung: DC 5V 2A, 3,7V 8,2Wh.
  • Akkulaufzeit: Ca. 3 Stunden.
  • Schutzklasse Sonde: IP67.

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht einschalten

Überprüfen Sie den Ladestatus. Laden Sie das Gerät über den Typ-C-Anschluss mit einem geeigneten Netzteil (5V 2A).

Bildqualität ist schlecht

Reinigen Sie die Kameralinse vorsichtig. Passen Sie die Helligkeit der LED über die Ein-/Austaste an.

Aufnahmen werden nicht gespeichert

Stellen Sie sicher, dass eine TF-Karte (max. 32 GB) eingelegt ist und diese vor der ersten Nutzung formatiert wurde.

Vor der Verwendung

  • Akku vollständig aufladen.
  • TF-Karte einlegen und formatieren.
  • Sonde auf Beschädigungen oder Knicke prüfen.
  • Umgebungstemperatur prüfen (-10 °C bis 50 °C).
  • Sicherstellen, dass das Hauptgerät nicht mit Flüssigkeiten in Kontakt kommt.

Abbildungen und Diagramme

  • Die Tasten 1-11 steuern alle Funktionen von der Beleuchtung über Zoom bis zur Bildaufnahme.
  • Das Volant (9) in Kombination mit Entriegelung (10) und Verriegelung (11) ermöglicht die präzise Ausrichtung der Kameraspitze.

Modellkompatibilität

  • Unterstützt TF-Karten bis zu einer Kapazität von 32 GB.
  • Kamerasonde ist wasserdicht (IP67), das Hauptgerät jedoch nicht.
