Bedienungsanleitung für Huazheng HZ-109S3 Primärstrom-Injektions-Testset

Wichtige Informationen aus der Anleitung

Das Huazheng HZ-109S3 ist ein Primärstrom-Injektions-Testset für Hochstromanwendungen wie CT-Übersetzungsverhältnis- und Kontaktwiderstandsprüfungen. Vor der Inbetriebnahme ist es zwingend erforderlich, das Gerät zuverlässig zu erden. Die Stromversorgung muss 380V ±10% betragen. Es ist strengstens untersagt, Testkabel während des laufenden Betriebs anzuschließen oder zu trennen. Vermeiden Sie den Dauerbetrieb mit hohem Strom über längere Zeiträume.

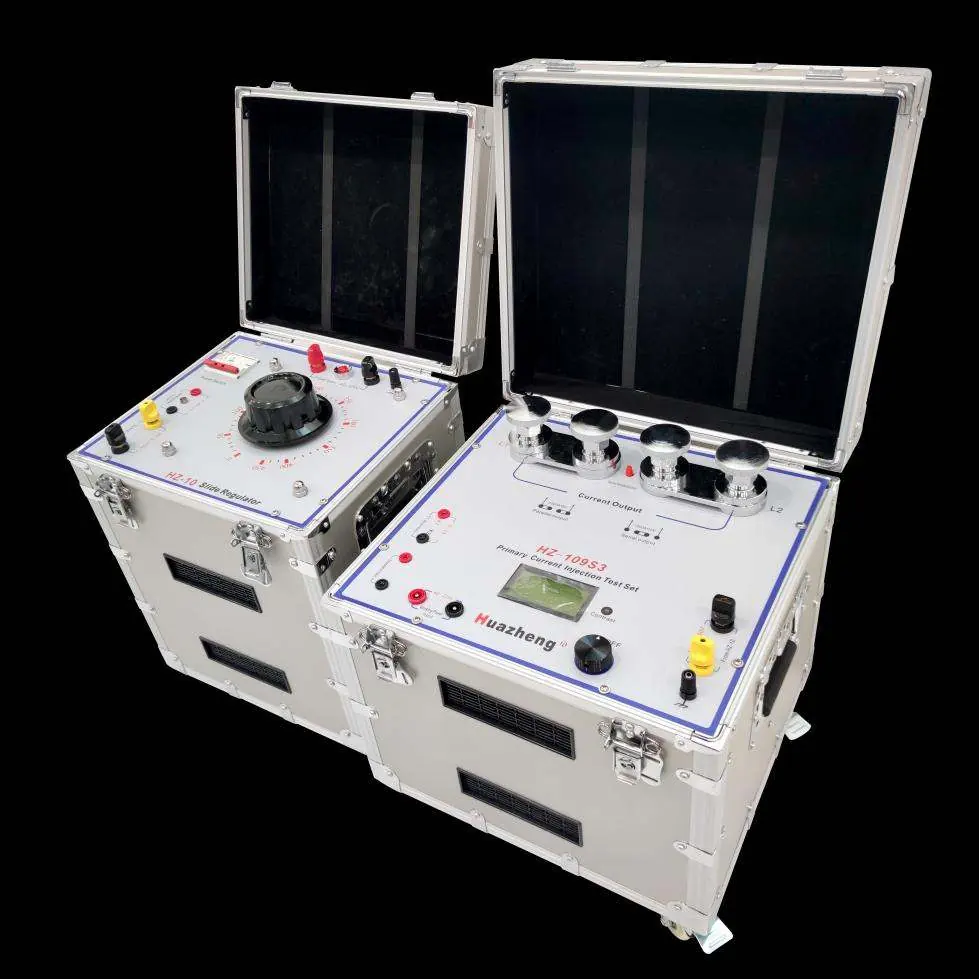

Produktübersicht

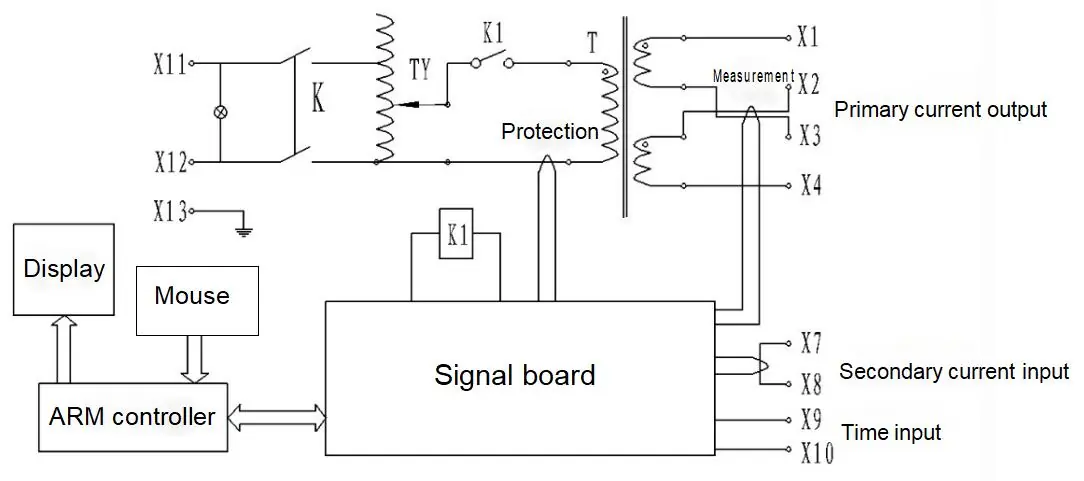

Das System besteht aus einer Haupteinheit (HZ-109S3) und einem externen Spannungsregler (HZ-10). Es verwendet eine ARM-Chip-gesteuerte Ausgangstechnologie und einen Hochleistungs-Ringkerntransformator. Das LCD-Display zeigt gleichzeitig Primär- und Sekundärströme sowie das Übersetzungsverhältnis an.

Technische Spezifikationen

• Eingangsleistung: AC 380V, 50Hz
• Ausgangsstrom: AC 3000A bei 5V oder 1500A bei 10V
• Messbereiche: Primärstrom 0-3500A (Auflösung 0,1A), Sekundärstrom 0-6A (Auflösung 0,001A)
• Genauigkeit: True RMS (0,3% vom Messwert + 0,2% vom Skalenendwert)
• Betriebsumgebung: -10°C bis 40°C, relative Luftfeuchtigkeit <80%

Bedienung und Inbetriebnahme

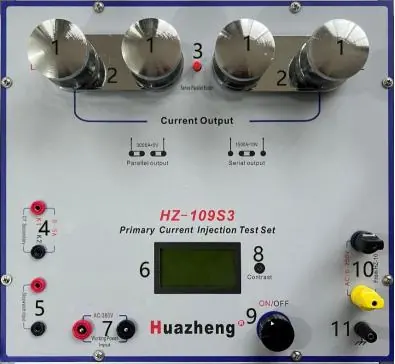

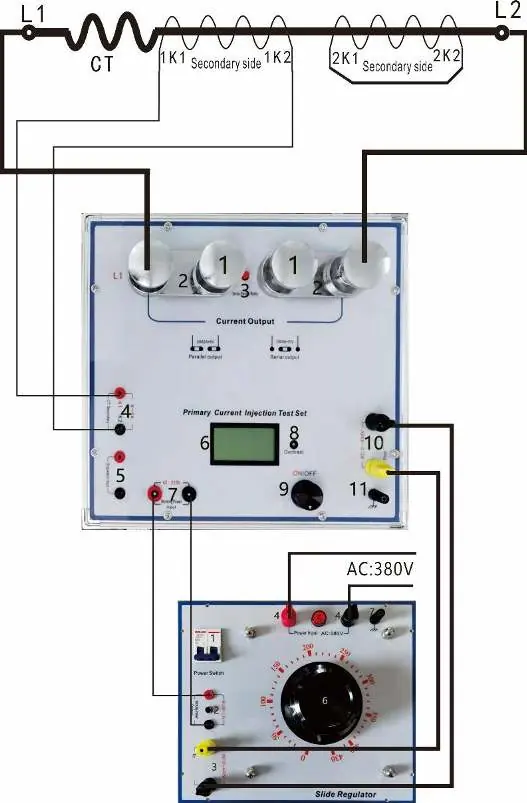

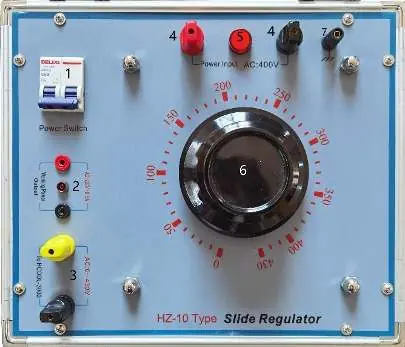

1. Vorbereitung: Stellen Sie sicher, dass alle Kabel (Stromversorgung, Hochstromausgang, Sekundärkreis, Erdung) korrekt angeschlossen sind. Stellen Sie den Spannungsregler auf Null.

2. Einschalten: Schließen Sie die 380V-Stromversorgung an und schalten Sie den Hauptschalter ein. Das Display zeigt eine Begrüßungsmeldung.

3. Testdurchführung: Drücken Sie die optische Dreh-Maus, um von "Start" auf "Stop" zu wechseln. Drehen Sie den Knopf des Spannungsreglers, um den Stromausgang zu erhöhen. Der Primärstrom wird auf dem Amperemeter angezeigt.

4. Stoppuhr-Funktion: Wenn das Stoppuhr-Eingangskabel angeschlossen ist, wird die Aktionszeit nach Aktivierung des Kontakts angezeigt. Der Modus kann zwischen "Dual Channel" (interner Start, externer Stopp) und "Single Channel" (externer Start/Stopp) umgeschaltet werden.

5. Beenden: Drehen Sie den Spannungsregler zurück auf Null, drücken Sie die Dreh-Maus erneut, um den Ausgang zu stoppen, und schalten Sie das Gerät aus.

Sicherheitshinweise

• Verwenden Sie für die Eingangsleistung Kabel mit einem Querschnitt von mindestens 8mm².
• Für den Hochstromausgang sind Kabel mit einem Querschnitt von über 250mm² erforderlich.
• Halten Sie die Länge der Ausgangskabel so kurz wie möglich.
• Nutzen Sie nach Möglichkeit den Parallelausgang, sofern die Stromanforderungen dies zulassen.
