Bedienungsanleitung für OFITE 173-00-RC Roller Oven
Detaillierte Bedienungsanleitung für den OFITE 173-00-RC Roller Oven. Erfahren Sie alles über die Inbetriebnahme, Touchscreen-Konfiguration, Testprofile, Wartung und Sicherheitshinweise für dieses Laborgerät zur Alterung von Bohrschlamm.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der OFITE 173-00-RC Roller Oven ist ein Laborgerät zur Alterung von Bohrschlammproben. Er bietet eine Touchscreen-Steuerung für Temperatur und Motor, unterstützt programmierte Testprofile und verfügt über eine redundante Temperaturregelung. S. 2, 3
Wichtigste Schritte
- Spannungsumstellung (115V/230V) S. 9
- Testprofil erstellen S. 14
- Wartung der Kette S. 9, 11
Erste Inbetriebnahme
- Inbetriebnahme S. 6
Probleme und Lösungen
Sicherung defekt
Sicherungshalter prüfen (Indikatorleuchte leuchtet bei Defekt), Abdeckung entfernen und Sicherung ersetzen.
S. 10Wartung und Reset
- Geschwindigkeitsregelung anpassen S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Temperaturbereich | 100° - 500°F (38° - 260°C) | Betriebsbereich des Ofens | S. 3 |
| Motorgeschwindigkeit | 25 rpm | Standard-Rollgeschwindigkeit | S. 3 |
Wo es im PDF steht
- Sicherheit S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der OFITE Roller Oven (Modelle 173-00-RC und 173-00-1-RC) ist ein Laborgerät zur Bestimmung der Auswirkungen von Temperatur und Druck auf Bohrschlamm. Das Gerät ermöglicht die Alterung von Proben unter statischen oder dynamischen Bedingungen. Die Bedienung erfolgt über einen Touchscreen, der Temperatur und Motor steuert.
Sicherheitshinweise
- Tragen Sie bei der Arbeit mit heißen Öfen und Alterungszellen immer hitzebeständige Handschuhe und Augenschutz.
- Öffnen Sie den Ofen niemals mit dem Gesicht direkt vor der Tür.
- Schalten Sie die Heizung aus, bevor Sie Zellen laden oder entladen, um Verletzungen durch den rotierenden Lüfter zu vermeiden.
- Das Gerät muss an einem geerdeten Stromkreis betrieben werden.
- Trennen Sie das Gerät vor Wartungsarbeiten oder dem Austausch von Sicherungen immer von der Stromversorgung.
Inbetriebnahme
- Schalten Sie das Gerät aus.
- Schließen Sie das Gerät an eine geeignete Steckdose an.
- Schalten Sie das Gerät ein.
- Verwenden Sie das Utilities-Symbol auf dem Touchscreen, um Datum, Uhrzeit, Abtastrate, Temperatureinheiten und Bandtoleranz einzustellen.
Betrieb
Der Ofen kann manuell oder über programmierte Testprofile betrieben werden.
- Manuelle Tests: Starten Sie die Heizung und den Motor über den Touchscreen. Nutzen Sie die Pfeiltasten zur Temperatureinstellung.
- Programmierte Tests: Erstellen Sie Testprofile (Dwell oder Ramp) im Menü Test Setup.
- Wichtig: Achten Sie darauf, dass Alterungszellen mit O-Ringen ausgestattet sind, wenn sie gerollt werden, um Schäden an den Rollen zu vermeiden.
Wartung

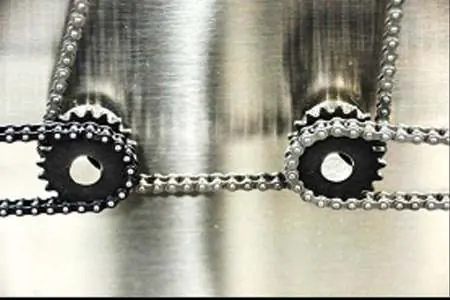

- Schmierung: Fetten Sie Kette und Kettenräder alle 90 Tage leicht ein. Schmieren Sie nicht die Teflon-Rollenlager.
- Spannungsumstellung: Das Gerät kann zwischen 115 VAC und 230 VAC umgestellt werden. Trennen Sie das Gerät vom Strom, entfernen Sie die obere Abdeckung und stellen Sie die Spannungsschalter auf der Platine um.
- Sicherungen: Drei Sicherungen schützen die Elektronik. Bei defekten Sicherungen leuchtet die Anzeige im Sicherungshalter.
- Isolierung: Wenn die Türisolierung hart und starr wird, sollte sie ersetzt werden, um Wärmeverluste zu vermeiden.
Technische Daten
- Temperaturbereich: 100° - 500°F (38° - 260°C)
- Motorgeschwindigkeit: 25 U/min
- Kapazität: 12 x 260 mL Zellen, 8 x 500 mL Zellen oder 4 x 1000 mL Zellen
- Material: Gehäuse aus 303 Edelstahl, Rollen aus 304 Edelstahl
Praktische Hilfe
Typische Probleme
Touchscreen-Ausfall
Der redundante Temperaturregler übernimmt die Steuerung. Stellen Sie diesen auf die gleiche Temperatur wie den Touchscreen ein.
Überhitzungsschutz
Bei Ausfall von Touchscreen und Regler unterbricht das Thermostat die Stromzufuhr bei 500°F (260°C).
Kette/Kettenräder verschlissen
Regelmäßig prüfen, da sich die Kette dehnen kann. Alle 90 Tage fetten.
USB-Laufwerk wird nicht erkannt
Stellen Sie sicher, dass das Laufwerk im FAT32-Dateisystem formatiert ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät an eine geerdete Stromquelle angeschlossen ist.
- Prüfen Sie die Alterungszellen auf korrekte Flüssigkeitsmenge (Raum für Ausdehnung lassen).
- Installieren Sie O-Ringe an den Alterungszellen, wenn diese gerollt werden sollen.
- Stellen Sie sicher, dass die Türdichtung weich und biegsam ist.
- Konfigurieren Sie Datum, Uhrzeit und Temperatureinheiten im Utilities-Menü.
Technische Daten in der Praxis
- Temperaturbereich
- 100° - 500°F (38° - 260°C) für verschiedene Alterungsbedingungen.
- Motorgeschwindigkeit
- Voreingestellt auf 25 U/min, kann über den Drehknopf auf der Platine angepasst werden.
- Bandtoleranz
- Gibt an, wie weit die aktuelle Temperatur unter dem Sollwert liegen darf, bevor ein Fehler angezeigt wird.
Abbildungen und Diagramme

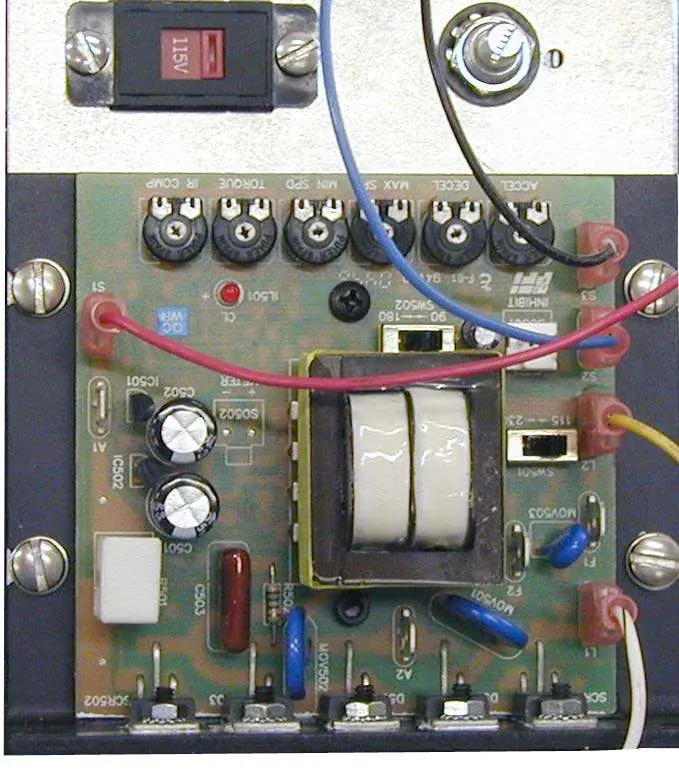

- Die Platine enthält Spannungsumschalter und einen Drehknopf zur Geschwindigkeitsregelung.

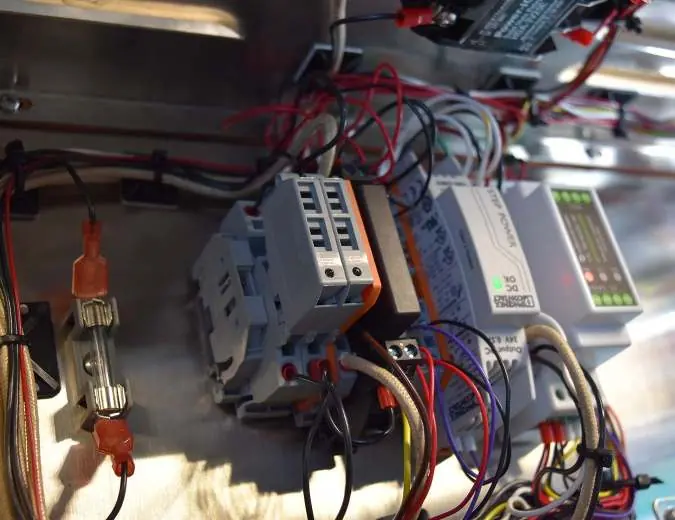

- Die Sicherungshalter verfügen über Indikatorleuchten, die bei defekter Sicherung aufleuchten.

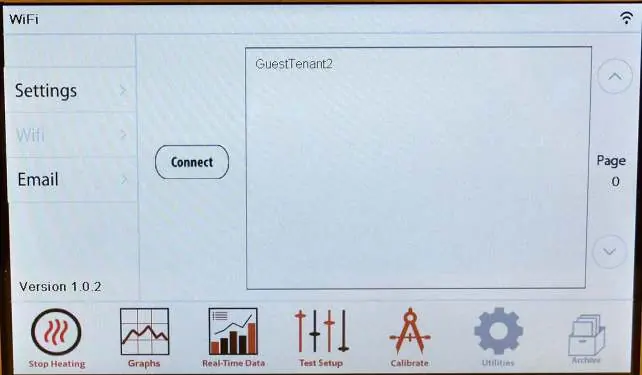

- Der Touchscreen bietet Zugriff auf Echtzeitdaten, Testprofile, Zeitpläne und Archivierung.
Modellkompatibilität
- Modell 173-00-RC ist für 115 Volt ausgelegt.
- Modell 173-00-1-RC ist für 230 Volt ausgelegt.
- Für Tests über 300°F (148.9°C) müssen Viton-O-Ringe verwendet werden.
