Bedienungsanleitung für OFITE 172-00-RC / 172-00-1-RC Roller Oven

Detaillierte Bedienungsanleitung für den OFITE 172-00-RC und 172-00-1-RC Roller Oven. Erfahren Sie mehr über die Einrichtung, den Betrieb des Touchscreens, Wartungsarbeiten und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der OFITE Roller Oven ist ein Laborgerät zur thermischen Alterung von Bohrspülungen. Er wird über ein Touchscreen-Display oder ein Steuerungsrad bedient und ermöglicht manuelle sowie programmierte Testabläufe. S. 2, 3, 13

Wichtigste Schritte

  • Einrichtung der Spannung S. 10
  • Starten eines manuellen Tests S. 8, 9
  • Exportieren von Testdaten S. 20

Erste Inbetriebnahme

  • Schließen Sie das Gerät an, schalten Sie es ein und konfigurieren Sie Datum, Uhrzeit und Einheiten im Menü 'Utilities'. S. 7, 17

Probleme und Lösungen

Sicherung defekt

Öffnen Sie den Steuerkasten oben am Ofen und ersetzen Sie die betroffene Sicherung.

S. 11

Wartung und Reset

  • Schmieren Sie Kette und Kettenräder alle 90 Tage. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Temperaturbereich 100° - 500°F (38° - 260°C) Betriebstemperatur des Ofens S. 3
Motorgeschwindigkeit 25 rpm Geschwindigkeit der Rollen S. 3

Wo es im PDF steht

  • Spezifikationen S. 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Spannungsumschalter auf der Platine Seite 11 Sicherungshalter Seite 12 Ketten und Kettenräder Seite 13 Bedienfeld Seite 14 E-Mail-Konfiguration Seite 19

Wichtige Informationen aus der Anleitung

Der OFITE Roller Oven ist ein Laborgerät zur Bestimmung der Auswirkungen von Temperatur und Druck auf Bohrspülungen. Dieses Dokument enthält Anweisungen für die Modelle 172-00-RC (115 Volt) und 172-00-1-RC (230 Volt). Sicherheitshinweis: Tragen Sie bei der Arbeit mit dem Ofen und den Aging Cells immer hitzebeständige Handschuhe und Augenschutz. Öffnen Sie den Ofen niemals mit dem Gesicht direkt vor der Tür.

Gerätebeschreibung

Der Ofen verfügt über ein Touchscreen-Display zur Steuerung von Temperatur und Motor. Er ist mit einem Umluftventilator für gleichmäßige Erwärmung ausgestattet. Das Gerät kann 6x 260 mL Aging Cells oder 3x 500 mL / 1000 mL Aging Cells aufnehmen.

Einrichtung

1. Schalten Sie das Gerät aus und schließen Sie es an eine geeignete Steckdose an. 2. Schalten Sie das Gerät ein. 3. Verwenden Sie das Touchscreen-Menü unter 'Utilities', um Datum, Uhrzeit, Abtastrate, Temperatureinheiten und Band-Toleranz einzustellen.

Betrieb

Der Ofen kann manuell oder über programmierte Profile betrieben werden. Manuelle Tests: Starten Sie Heizung und Motor über die entsprechenden Schaltflächen auf dem Touchscreen. Programmierte Tests: Erstellen Sie Profile im 'Test Setup'-Menü, wählen Sie ein Profil aus und starten Sie den Test. Achten Sie darauf, dass Aging Cells bei Bedarf mit O-Ringen ausgestattet sind, um die Rollen nicht zu beschädigen.

Wartung

  • Schmierung: Fetten Sie die Kette und die Kettenräder alle 90 Tage leicht ein.
  • Lager: Die Teflon-Rollenlager dürfen nicht geschmiert werden.
  • Spannungsumstellung: Das Gerät kann zwischen 115V und 230V umgestellt werden. Trennen Sie das Gerät vor dem Öffnen vom Stromnetz und betätigen Sie die Spannungsumschalter auf der Platine.
  • Sicherungen: Drei Sicherungen befinden sich im Steuerkasten oben am Ofen. Ersetzen Sie diese bei Bedarf.

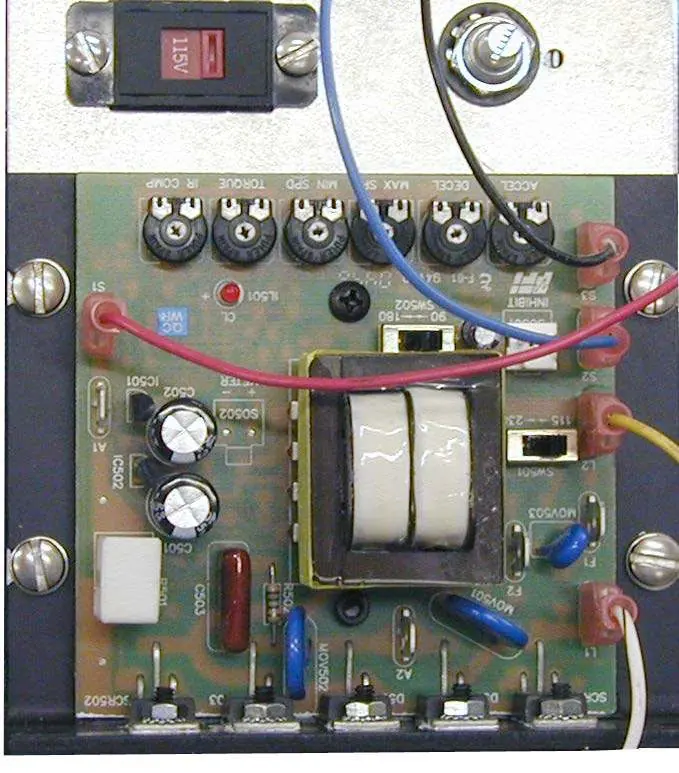

Spannungsumschalter auf der Platine
Spannungsumschalter auf der Platine

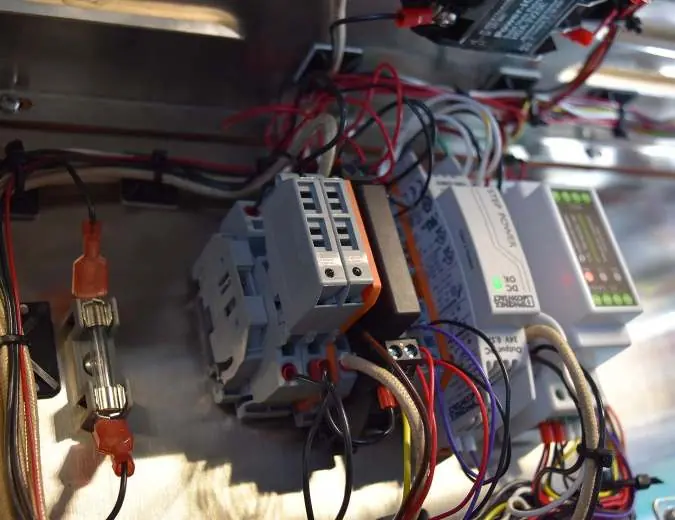

Sicherungshalter
Sicherungshalter

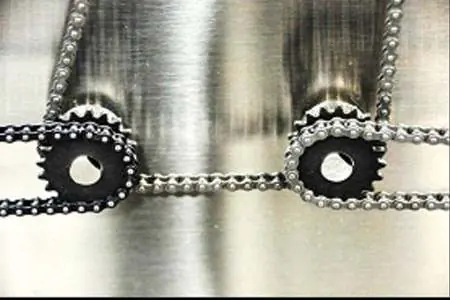

Ketten und Kettenräder
Ketten und Kettenräder

Onboard-Display

Das Display bietet Zugriff auf Echtzeitdaten, Testprofile, Zeitpläne, E-Mail-Benachrichtigungen, Grafiken und ein Archiv. Daten können über den USB-Anschluss exportiert werden. Stellen Sie sicher, dass USB-Laufwerke im FAT32-Format formatiert sind.

Bedienfeld
Bedienfeld

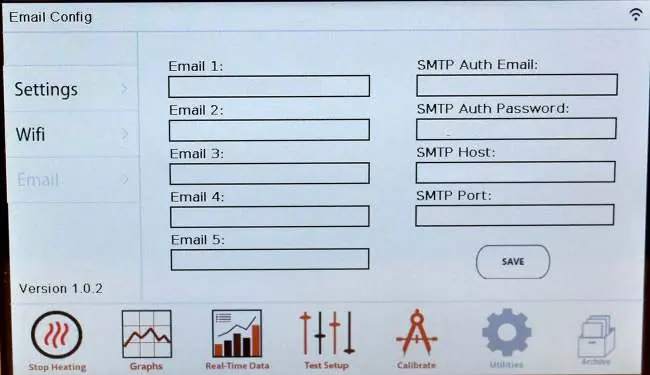

E-Mail-Konfiguration
E-Mail-Konfiguration

Praktische Hilfe

Typische Probleme

Touchscreen reagiert nicht

Verwenden Sie das Steuerungsrad (Control Wheel) zur Navigation und Auswahl.

USB-Laufwerk wird nicht erkannt

Stellen Sie sicher, dass das Laufwerk im FAT32-Format formatiert ist.

Ofen heizt nicht oder zeigt Fehler

Überprüfen Sie die Band-Toleranz-Einstellungen in den Utilities und kontrollieren Sie die Sicherungen.

Vor der Verwendung

  • Stellen Sie sicher, dass das Gerät geerdet ist.
  • Prüfen Sie die Spannungseinstellungen (115V/230V) vor dem ersten Betrieb.
  • Tragen Sie hitzebeständige Handschuhe und Augenschutz.
  • Installieren Sie O-Ringe an den Aging Cells, falls diese gerollt werden sollen.
  • Stellen Sie sicher, dass die Rückabdeckung montiert ist.

Technische Daten in der Praxis

Temperaturbereich
100°F - 500°F (38°C - 260°C)
Motorgeschwindigkeit
25 U/min (voreingestellt)

Abbildungen und Diagramme

  • Das Bedienfeld umfasst einen Hauptschalter, eine Heizungsanzeige, einen Touchscreen, ein Steuerungsrad und einen USB-Port.
  • Die Rückseite des Ofens enthält den Kettenantrieb, der regelmäßig gewartet werden muss.

Modellkompatibilität

  • Für Tests über 300°F (148.9°C) müssen Viton-O-Ringe verwendet werden.
  • Das Gerät ist für 115V oder 230V konfigurierbar.
