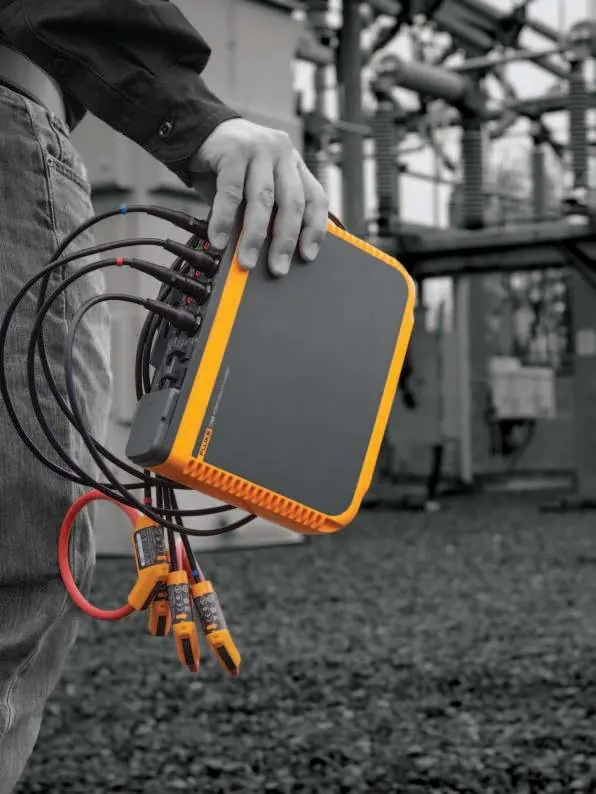

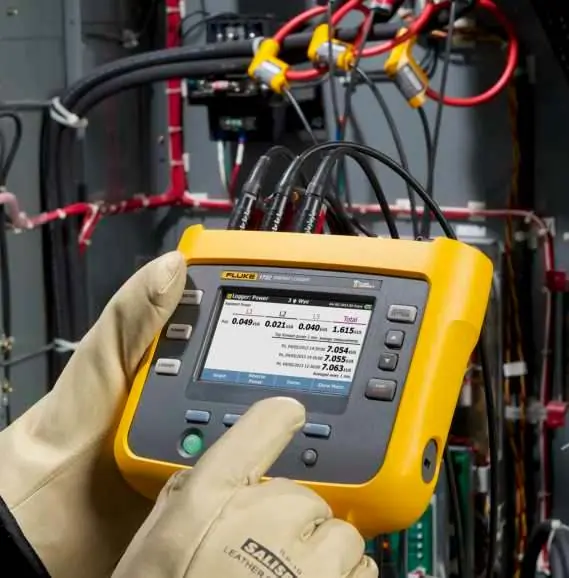

Zubehör-Leitfaden für Fluke 173X, 174X und 177X Serie Power Quality Analyzer
Dieser Leitfaden bietet eine Übersicht über das verfügbare Zubehör für die Fluke Power Quality Analyzer und Energy Logger der Serien 173X, 174X und 177X, einschließlich Messleitungen, Stromzangen, Adaptern und Erweiterungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieser Leitfaden listet kompatibles Zubehör für Fluke 173X, 174X und 177X Power Quality Analyzer auf, einschließlich Messleitungen, Stromzangen, Adaptern und Upgrades. S. 2, 3, 4
Wichtigste Schritte
- Wählen Sie Zubehör basierend auf Ihrem Gerätemodell (173X, 174X oder 177X). S. 2, 3, 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| iFlex 1500A Range | 1A - 1500A AC | Messbereich der 1500A flexiblen Stromzange. | S. 3 |
| i40s-EL Range | 40mA - 40A AC | Messbereich der i40s-EL Stromzange. | S. 3 |
Wo es im PDF steht
- Übersicht und Kompatibilität S. 2
- Messleitungen und Sonden S. 2
- Stromzangen S. 3
- Adapter, Upgrades und Gehäuse S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Zubehör-Leitfaden
Dieser Leitfaden dient als Referenz für die Auswahl von Zubehör für die Fluke Power Quality Analyzer und Energy Logger der Serien 173X, 174X und 177X. Die Kompatibilität ist wie folgt definiert:
- 173X bezieht sich auf: 1732, 1734, 1736 und 1738 Geräte.
- 174X bezieht sich auf: 1742, 1746 und 1748 Geräte.
- 177X bezieht sich auf: 1773, 1775 und 1777 Geräte.
- All bezieht sich auf alle oben genannten Geräte.
Messleitungen und Sonden
Das Sortiment umfasst verschiedene Messleitungen und Sonden, die für unterschiedliche Messanforderungen optimiert sind. Dazu gehören:
- Dreiphasen-Spannungsmessleitungen (auch in 5-Meter-Ausführung).
- Stapelbare und nicht-stapelbare blaue Messleitungen.
- Spezialisierte Sonden wie magnetische Sonden, Krokodilklemmen (Bucktooth, Large, Retractable) und Terminal-Block-Sonden.
- Alle Leitungen und Sonden sind für spezifische CAT-Sicherheitskategorien (CAT IV 600V / CAT III 1000V) ausgelegt.
Stromzangen
Fluke bietet sowohl flexible als auch starre Stromzangen an:
- Flexible Stromzangen (iFlex): Erhältlich in Längen von 12 bis 36 Zoll und Stromstärken von 1500A bis 6000A. Einige Modelle sind IP65-zertifiziert (nur bei Anschluss an 174X).
- Starre Stromzangen: Verschiedene Modelle für AC- und DC-Messungen, von 5A bis 3000A, inklusive Hall-Effekt-basierter Klemmen für DC-Messungen (DC-Unterstützung nur bei 177X).
Kabeladapter und Upgrades
Zur Erweiterung der Funktionalität stehen verschiedene Adapter zur Verfügung:
- BNC-Klemmenadapter (1V und 2.8V).
- WLAN- und Bluetooth-Adapter für die drahtlose Kommunikation.
- LTE-Module und externe Antennen für 177X.
- GPS-Empfänger für 174X.
- Upgrade-Kits zur Erweiterung der Messfunktionen (z.B. Harmonics, RVC, Inrush Current) für spezifische Gerätemodelle.
Gehäuse, Stromversorgung und Halterungen
Für den Schutz und die Handhabung der Geräte sind folgende Zubehörteile erhältlich:
- Soft- und Hardcases für den sicheren Transport.
- Ersatz-Akkupacks und Netzteile.
- Magnetische Halterungen zur sicheren Befestigung der Messgeräte während des Betriebs.
Praktische Hilfe
Typische Probleme
DC-Strommessung nicht möglich
DC-Messungen werden nur von 177X-Instrumenten unterstützt. Stellen Sie sicher, dass Sie das richtige Gerät verwenden.
IP65-Schutz bei flexiblen Stromzangen nicht gegeben
Die IP65-Einstufung wird nur erreicht, wenn die Stromzange an ein 174X-Instrument angeschlossen ist.
Vor der Verwendung
- Prüfen Sie die Kompatibilität des Zubehörs mit Ihrem spezifischen Gerätemodell (173X, 174X oder 177X).
- Stellen Sie sicher, dass die CAT-Sicherheitskategorie (CAT IV/III) für Ihre Messumgebung geeignet ist.
- Überprüfen Sie bei Stromzangen den maximalen Leitungsdurchmesser.
- Stellen Sie sicher, dass bei Verwendung von Adaptern die Firmware des Geräts aktuell ist.
Technische Daten in der Praxis
- CAT IV 600V / CAT III 1000V
- Sicherheitskategorie für elektrische Messungen; gibt an, in welchen Umgebungen das Zubehör sicher verwendet werden kann.
- Max Conductor Diameter
- Der maximale Durchmesser des Leiters, der von der Stromzange umschlossen werden kann.
Modellkompatibilität
- 173X: 1732, 1734, 1736, 1738
- 174X: 1742, 1746, 1748
- 177X: 1773, 1775, 1777
