Diese Anleitung beschreibt den Betrieb der OFITE HTHP Filter Press (Modelle 171-181-N und 171-181-1-N). Das Gerät dient zur Bewertung der Filtrationseigenschaften von Bohrspülungen, Zementschlämmen und anderen Flüssigkeiten unter hohem Druck und hoher Temperatur. Sicherheit hat oberste Priorität: Verwenden Sie immer einen Sicherheitsschild, tragen Sie Schutzausrüstung und halten Sie die Druck- und Temperaturgrenzen strikt ein. Vor jedem Test über 350°F (176°C) müssen alle O-Ringe ausgetauscht werden.
Produktbeschreibung

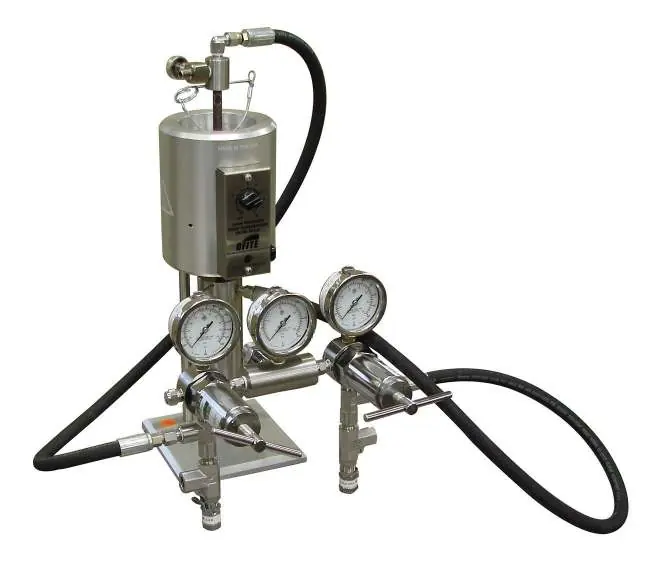

Die HTHP Filter Press besteht aus einer Testzelle, einem Heizmantel und einem Stickstoff-Manifold-System. Die 175-mL-Einheit ist für den mobilen Einsatz konzipiert. Die Testzelle wird in den Heizmantel eingesetzt, um die Bedingungen im Bohrloch zu simulieren.
Technische Daten
- Testzellenkapazität: 175 mL
- Max. Temperatur (Heizmantel): 400°F (204°C)
- Max. Temperatur (Zelle): 500°F (260°C)
- Max. Druck (Zelle): 5.000 psi
- Stromversorgung: 115 VAC, 5 A oder 230 VAC, 3 A
Vorbereitung und Montage
Vor dem Test müssen alle O-Ringe auf Verschleiß geprüft und mit Silikonfett bestrichen werden. Die Zelle wird mit der entsprechenden Endkappe (Einlass/Auslass) und dem Filtermedium (Filterpapier oder Keramikscheibe) bestückt. Achten Sie darauf, ausreichend Expansionsraum für die Flüssigkeit zu lassen, um Überdruck zu vermeiden.
Betrieb
- Heizmantel auf 10°F über der Zieltemperatur vorheizen.
- Testflüssigkeit in die Zelle füllen (Expansionsraum beachten).
- Zelle in den Heizmantel einsetzen und mit dem Manifold verbinden.
- Stickstoff-Manifold anschließen und mit Sicherheitsstiften sichern.
- Druck gemäß den API-Vorgaben einstellen.
- Filtration durch Öffnen des unteren Ventils starten und Filtrat in Intervallen sammeln.
Wartung und Reinigung
Nach jedem Test muss die Zelle vollständig abkühlen, bevor sie geöffnet wird. Reinigen Sie alle Komponenten gründlich mit Wasser und Seife oder einem geeigneten Lösungsmittel. Überprüfen Sie regelmäßig die O-Ringe und das Netzkabel auf Beschädigungen. Bei Undichtigkeiten oder Druckproblemen sollte der Regler oder die Dichtungen überprüft werden.
Sicherheitshinweise
Betreiben Sie das Gerät niemals ohne die mitgelieferten Sicherheitsstifte. Diese verhindern, dass sich das Manifold unter Druck vom Gerät löst. Verwenden Sie bei extremen Temperaturen immer einen Sicherheitsschild, da bei einem Versagen der O-Ringe heißer Dampf austreten kann.
Praktische Hilfe
Typische Probleme
Gasleck am Reglerausgang
Sitzleck oder Kriechen: Regler reparieren.
Druckabfall während des Tests
Sitzbaugruppe oder Einlassfilter blockiert: Regler reparieren.
Undichtigkeit an Rohrverschraubungen
Verbindung lösen, reinigen, Teflonband erneuern und festziehen.
Vor der Verwendung
- O-Ringe auf Beschädigungen oder Verschleiß prüfen
- O-Ringe mit einer dünnen Schicht Silikonfett bestreichen
- Heizmantel auf Zieltemperatur vorheizen
- Ausreichend Expansionsraum in der Zelle lassen
- Sicherheitsstifte und Sicherungsseile auf korrekten Sitz prüfen
Technische Daten in der Praxis
- Max. Temperatur (Zelle)
- 500°F (260°C) - darf nicht überschritten werden.
- Max. Druck (Zelle)
- 5.000 psi - Druckgrenzen der Zelle beachten.
- Heizleistung
- 400 Watt.
Abbildungen und Diagramme
- Diagramme zeigen den Aufbau der Stickstoff-Verteilerleiste (Manifold) und die korrekte Anordnung der O-Ringe in der Testzelle.
- Die Sicherheitsstifte müssen immer mit dem Sicherungsseil am Manifold befestigt werden.
Modellkompatibilität
- Nur für Bohrspülungen, Zementschlämme und ähnliche Flüssigkeiten geeignet.
- Nicht für Nitrous Oxide (NO2) als Druckquelle verwenden.
- O-Ringe müssen bei Tests über 350°F (176°C) nach jedem Test ersetzt werden.
