Bedienungsanleitung für OFITE 172-00-C Roller Oven

Wichtige Informationen aus der Anleitung

Der OFITE 172-00-C Roller Oven ist ein Laborgerät zur Bestimmung der Auswirkungen von Temperatur und Druck auf Bohrspülungen. Dieses Dokument enthält Anweisungen zur sicheren Bedienung, zur Programmierung von Testprofilen über den Touchscreen sowie zur regelmäßigen Wartung des Geräts.

Sicherheitshinweise

• Tragen Sie bei der Arbeit mit dem Ofen und den Aging Cells immer hitzebeständige Handschuhe und Augenschutz.
• Öffnen Sie den Ofen niemals, während Ihr Gesicht direkt vor der Tür ist.
• Die Außenseite des Ofens, insbesondere der Türbereich, kann sehr heiß werden.
• Schalten Sie die Heizung immer aus, bevor Sie Zellen laden oder entladen, da der interne Lüfter gefährlich sein kann.
• Trennen Sie das Gerät vor Wartungsarbeiten oder dem Austausch von Sicherungen immer von der Stromquelle.
• Verwenden Sie das Gerät nur an einem geerdeten Stromkreis.

Ersteinrichtung

1. Schalten Sie das Gerät aus und schließen Sie es an eine geeignete Steckdose an.
2. Schalten Sie das Gerät ein.

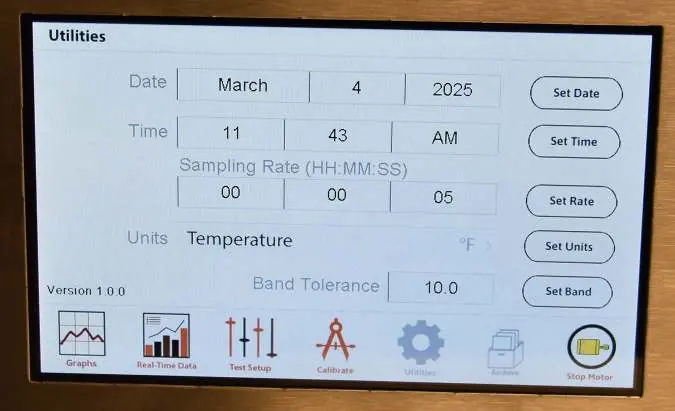

3. Tippen Sie auf das Symbol "Utilities" am unteren Rand des Touchscreens.
4. Konfigurieren Sie Datum, Uhrzeit, Abtastrate, Temperatureinheiten und Bandtoleranz.

Bedienung

Manuelle Tests

Starten Sie die Heizung und den Motor über die entsprechenden Schaltflächen auf dem Touchscreen. Die Heizung und der Motor können unabhängig voneinander gesteuert werden.

Programmierte Tests

Sie können benutzerdefinierte Temperaturprofile erstellen:

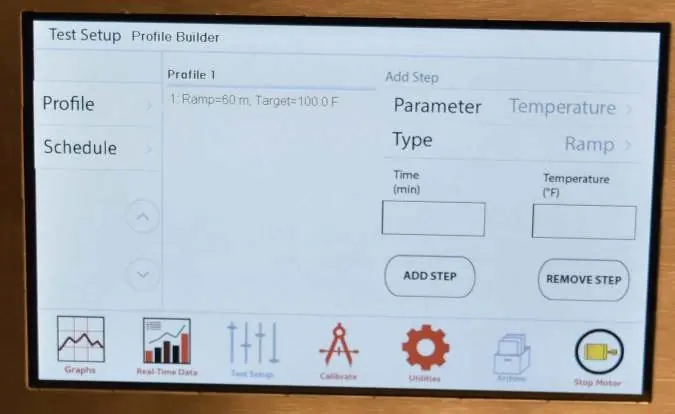

• Gehen Sie zum Bildschirm "Test Setup" und wählen Sie "Profile".
• Erstellen Sie Schritte mit "Dwell" (Temperatur halten) oder "Ramp" (Temperaturerhöhung über Zeit).
• Speichern und laden Sie das Profil, um den Test zu starten.

Wartung

• Schmierung: Fetten Sie die Kette und die Kettenräder alle 90 Tage leicht ein. Schmieren Sie nicht die Teflon-Rollenlager.

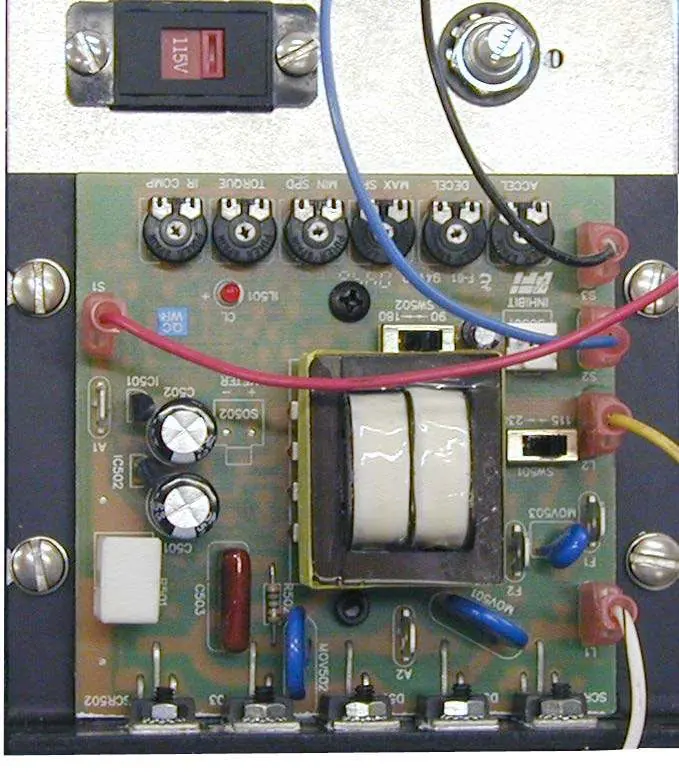

• Spannungskonvertierung: Das Gerät kann zwischen 115 VAC und 230 VAC umgestellt werden. Öffnen Sie das Gehäuse und stellen Sie die beiden Spannungsumschalter auf der Platine entsprechend ein.

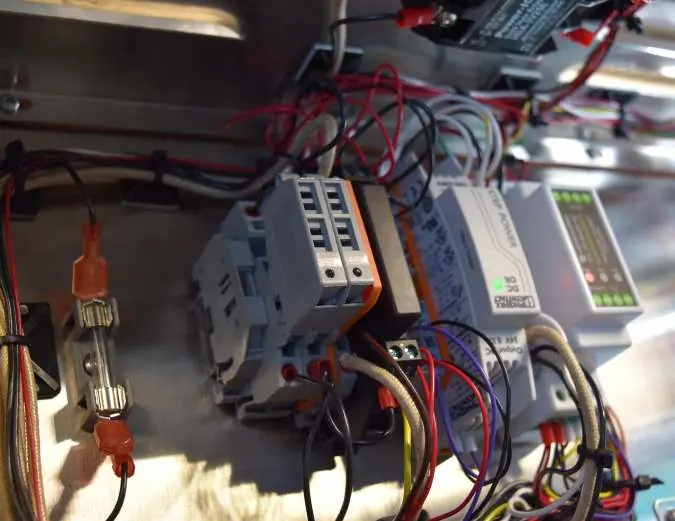

• Sicherungswechsel: Drei Sicherungen befinden sich im Kontrollkasten. Wenn die Kontrollleuchte am Sicherungshalter leuchtet, muss die Sicherung ersetzt werden.
• Dämmung: Wenn die Türdämmung hart und starr wird, ersetzen Sie diese (Teilenummer #172-10), um Wärmeverluste zu vermeiden.

Datenexport

Sie können gespeicherte Testergebnisse auf ein USB-Laufwerk exportieren. Stecken Sie das Laufwerk in den USB-Anschluss an der Seite des Geräts. Die Statusleuchte zeigt an, ob das Laufwerk unterstützt wird (Grün: unterstützt, Gelb: wenig Speicherplatz, Rot: nicht unterstützt/FAT32 erforderlich).
