Betriebsanleitung für Danfoss TechCase iC7
Erfahren Sie, wie Sie das Danfoss TechCase iC7 sicher installieren, in Betrieb nehmen und warten. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Anschlussdiagramme und Fehlerbehebungsschritte für das Testsystem.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das TechCase iC7 ist ein mobiles Testsystem für Frequenzumrichter, das für Schulungen und Demonstrationen entwickelt wurde. Es erfordert eine 230V-Netzspannung und bietet umfangreiche Anschlussmöglichkeiten für Motoren, I/O-Module und Feldbus-Kommunikation. S. 10, 11
Wichtigste Schritte
- Sicheres Abschalten S. 18
Erste Inbetriebnahme
- Inbetriebnahme S. 17
Probleme und Lösungen
Gerät startet nicht
Not-Aus-Schalter prüfen, 230V-Versorgung und Sicherungen kontrollieren.
S. 19Wartung und Reset
- Werksreset-Anpassung S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Versorgungsspannung | 230 V AC | 1-phasig, +10%/-5% | S. 21 |
| Eingangsstrom | 3.5/3.1 A | Nennstrom | S. 21 |
| Gewicht | 12.3 kg | Gesamtgewicht | S. 22 |
Wo es im PDF steht
- Sicherheit S. 7, 8, 9
- Installation S. 15, 16
- Technische Daten S. 21, 22
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das TechCase iC7 ist ein gekapseltes Testsystem für 230V-Netzspannungen, das für Schulungen, Verkaufsdemonstrationen und technischen Support konzipiert ist. Sicherheit hat oberste Priorität: Das Gerät enthält Kondensatoren, die auch nach dem Trennen der Stromversorgung geladen bleiben können. Warten Sie nach dem Abschalten mindestens 5 Minuten, bevor Sie Wartungsarbeiten durchführen. Stellen Sie sicher, dass das Gerät vor dem Öffnen spannungsfrei ist.
Produktübersicht

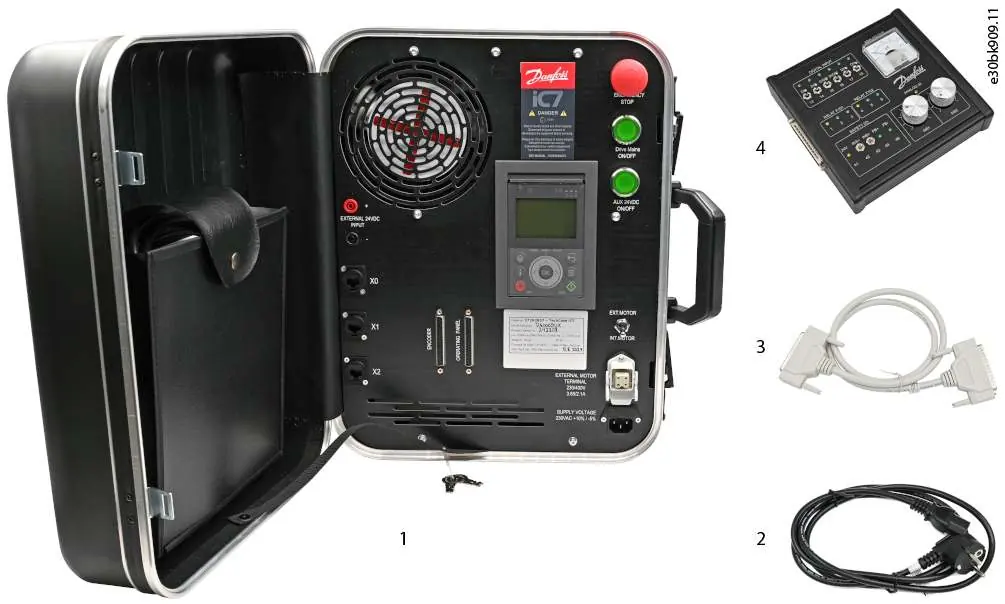

Das TechCase iC7 umfasst einen iC7-Automation Frequenzumrichter und einen integrierten Induktionsmotor. Es bietet Anschlüsse für externe Motoren, eine externe 24V-DC-Versorgung sowie Ethernet-Ports für Feldbus- und PC-Verbindungen. Das Gerät verfügt über eine Not-Aus-Funktion.
Installation
Vor der Installation müssen die Sicherheitsanweisungen gelesen werden. Platzieren Sie das Gehäuse auf einer ebenen Fläche. Entfernen Sie nur die Hauptabdeckung für den Zugriff auf die Anschlüsse.
- 230V-Versorgung: Anschluss über das mitgelieferte Kabel (C14-Stecker) an eine 230V-Steckdose.
- Externe 24V-DC-Versorgung: Anschluss über 4-mm-Sicherheitsbuchsen (erfordert 24V ±10%, min. 2A).
- Externer Motor: Anschluss über HAN 3A-Stecker.
- Ethernet: Ports X1/X2 für Feldbus, Port X0 für PC-Verbindung.
Inbetriebnahme und Betrieb
Stellen Sie vor dem Einschalten sicher, dass der Not-Aus-Schalter entriegelt ist. Schalten Sie das Gerät über die ON-Taste ein. Nach dem Start befindet sich der Umrichter im Ready-Zustand. Falls ein STO-Fehler (Safe Torque Off) aktiv ist, deaktivieren Sie diesen über die SAFETY I/O-Schalter INA+ und INB+ am I/O-Panel.
Wartung und Lagerung
Bei Lagerung über 2 Monate sind kontrollierte Bedingungen (geringe Temperaturschwankungen, Luftfeuchtigkeit unter 50%) erforderlich. Bei Lagerung über 12 Monate sollte das Gerät für mindestens 2 Stunden mit Strom versorgt werden. Bei mehrjähriger Lagerung müssen die Kondensatoren formiert werden.
Fehlerbehebung
Bei Problemen mit dem Starten prüfen Sie den Not-Aus-Schalter, die 230V-Versorgung und die Eingangssicherungen. Wenn der Motor nicht dreht, kontrollieren Sie den Wahlschalter für internen/externen Motor und die Motorparameter. Bei einem RCD-Auslösen nach einem Werksreset müssen die Parameter 2.2.1.5 (Supply Mode) auf DC und 1.2.2 (RFI Filter Mode) auf Filter Inactive gesetzt werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Not-Aus-Schalter entriegelt ist, die 230V-Versorgung korrekt angeschlossen ist und die Eingangssicherungen intakt sind.
Motor dreht nicht
Überprüfen Sie die Position des Wahlschalters für internen/externen Motor und kontrollieren Sie die Motorparameter.
RCD (FI-Schalter) löst aus
Nach einem Werksreset: Stellen Sie Parameter 2.2.1.5 (Supply Mode) auf DC und 1.2.2 (RFI Filter Mode) auf Filter Inactive.
Vor der Verwendung
- Sichtprüfung auf Beschädigungen am Gehäuse und Inhalt
- Sicherheitsanweisungen gelesen und verstanden
- Aufstellung auf einer ebenen, stabilen Fläche
- Not-Aus-Schalter auf ON (entriegelt)
- Alle elektrischen Anschlüsse (Versorgung, Motor, I/O) korrekt ausgeführt
Technische Daten in der Praxis
- Versorgungsspannung
- 1-phasig 230V AC (+10%/-5%)
- Schutzklasse
- Klasse I, IP00
Abbildungen und Diagramme
- Das Schaltbild zeigt die interne Verdrahtung zwischen Netzanschluss, Not-Aus, Frequenzumrichter und den verschiedenen I/O-Schnittstellen.
- Die Anschlüsse für den externen Motor und die 24V-DC-Versorgung sind klar als Sicherheitsbuchsen bzw. HAN 3A-Stecker gekennzeichnet.
