Bedienungsanleitung für Rocker PP Heavy-Duty Vakuumflasche

Wichtige Informationen aus der Anleitung

Die Rocker PP Heavy-Duty Vakuumflasche ist für den Einsatz in Vakuumsystemen konzipiert. Sie zeichnet sich durch eine robuste Wandstärke aus, die ein nahezu vollständiges Vakuum für 24 Stunden halten kann. Bitte beachten Sie vor der Verwendung die chemische Kompatibilität der Flasche mit den verwendeten Substanzen. Starke organische Verbindungen sollten nicht langfristig in der Flasche gelagert werden.

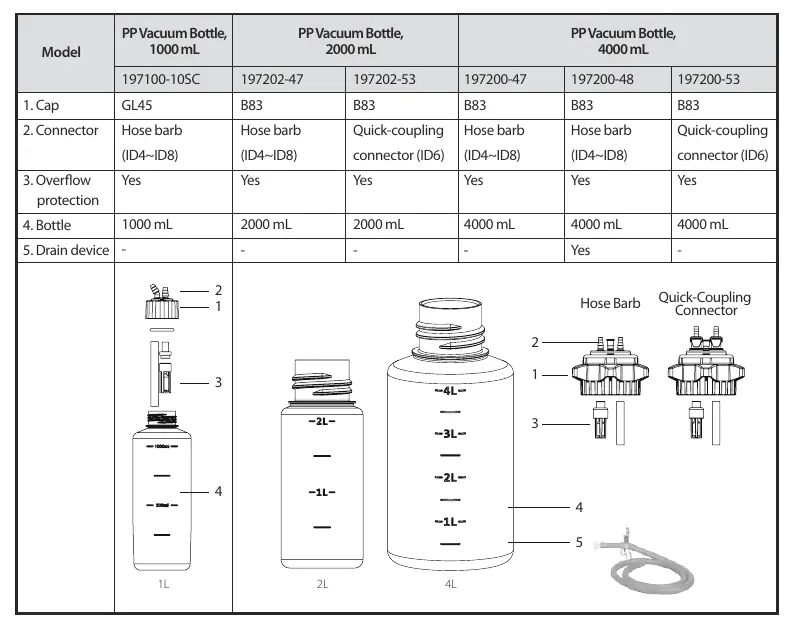

Produktbeschreibung und Komponenten

Die Flaschenserie umfasst verschiedene Modelle mit Kapazitäten von 1000 ml, 2000 ml und 4000 ml. Die Hauptkomponenten bestehen aus:

• Deckel (Cap): Verschluss der Flasche.
• Anschluss (Connector): Verfügbar als Schlauchanschluss (Hose barb) oder Schnellkupplung (Quick-coupling).
• Überlaufschutz (Overflow protection): Verhindert, dass Flüssigkeit in die Pumpe gelangt, indem der Luftauslass blockiert wird, wenn die Flasche voll ist.
• Flasche (Bottle): Der Hauptbehälter.
• Entleerungsvorrichtung (Drain device): Verfügbar bei bestimmten Modellen zur einfachen Entleerung.

Installation und Betrieb

1. Installieren Sie den Silikonschlauch und die Überlaufschutzvorrichtung an der Innenseite des Deckels, beschriftet mit LIQ (Flüssigkeitseinlass) und AIR (Luftauslass). Schieben Sie den Deckeladapter nach oben, bis er fest am Deckel sitzt.
2. Verbinden Sie den AIR-Luftauslass (1) mit einem Silikonschlauch mit der Vakuumquelle.
3. Verbinden Sie den LIQ-Flüssigkeitseinlass (2) mit einem weiteren Silikonschlauch mit der Flüssigkeitsquelle (z. B. Verteiler oder Absaugkit).
4. Verschließen Sie die dritte Öffnung am Deckeladapter mit dem Deckelstopfen, um die Luftdichtheit zu gewährleisten. Entfernen Sie diesen bei Bedarf zur Druckentlastung.
5. Für eine sterile Druckausgleichung kann ein 0,2 μm Spritzenfilter in den Anschluss des Saugdeckels eingesetzt werden.

Wartung und Reinigung

• Verwenden Sie zur Reinigung der Flasche ein nicht scheuerndes, neutrales Reinigungsmittel ohne filmbildende Eigenschaften.
• Die Flasche ist autoklavierbar bei 121 - 123 °C (250 - 253 °F) bei 1,0 bar (100 kPa, 15 psi) für 15 - 20 Minuten.
• Wichtig: Entfernen Sie vor dem Autoklavieren unbedingt den Deckel von der Flasche, um Verformungen zu vermeiden. Der Gummischlauch der Entleerungsvorrichtung ist nicht autoklavierbar.

Entleerungsvorrichtung (für Modell 197200-48)

1. Verbinden Sie den Gummischlauch mit dem Entleerungsanschluss und befestigen Sie die Klemme am Schlauch, um die Flüssigkeit abzudichten.
2. Entfernen Sie den Deckelstopfen zur Druckentlastung, bevor Sie die Abfallflüssigkeit ablassen.
3. Entfernen Sie die Klemme oder öffnen Sie diese am Entleerungsanschluss, um die Abfallflüssigkeit abzulassen.
