Bedienungsanleitung für Analysenwaage A&D BA Series
Schnellstartanleitung für die A&D BA Series Analysenwaagen. Enthält Anweisungen zu Aufbau, Installation, Tastenbedienung, Sensoren, Fehlerbehebung und technischen Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die A&D BA Series Analysenwaagen sind Präzisionsinstrumente. Die Installation erfordert eine stabile, vibrationsfreie Aufstellung, eine korrekte Ausrichtung mittels Nivellierungsfüßen und eine Aufwärmzeit von mindestens einer Stunde. S. 4, 9, 35, 40
Wichtigste Schritte
- Empfindlichkeitsanpassung durchführen S. 13, 45
- Windschutztüren berührungslos öffnen S. 12, 44
Erste Inbetriebnahme
- Auspacken und Zusammenbau S. 5, 6, 36, 37
- Nivellierung S. 9, 40
Probleme und Lösungen
Error 1
Stabilitätsfehler: Umgebung verbessern (Vibrationen, Luftzüge).
S. 14, 46Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| Error 1 | Stabilitätsfehler | Umgebung verbessern, CAL-Taste drücken. | S. 14, 46 |
| E | Überlastfehler | Objekt von der Waagschale entfernen. | S. 15, 47 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Wägekapazität | 6.2g - 220g | Modellabhängig | S. 18, 52 |
Wo es im PDF steht
- Schnellstartanleitung S. 4, 35
- Aufbau und Installation S. 4, 35
- Fehleranzeigen S. 14, 46
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Schnellstart für die A&D BA Series Analysenwaagen. Sie deckt die grundlegende Installation, den Aufbau, die Tastenbedienung, die Verwendung der IR-Sensoren und Automatiktüren sowie die Fehlerbehebung ab. Für detaillierte Informationen zu allen Funktionen wird auf das separate 'BA Series Instruction Manual' verwiesen.
Aufbau und Installation
Die Waage ist ein Präzisionsinstrument. Gehen Sie beim Auspacken vorsichtig vor. Stellen Sie sicher, dass alle Teile gemäß der Packungsinhaltsliste vorhanden sind. Verbinden Sie den Wechselstromadapter erst, nachdem die Waage vollständig zusammengebaut und installiert ist.
Montage
- Windschutzeinheit: Entriegeln Sie die Griffe, setzen Sie die Einheit auf die Wägeeinheit und verriegeln Sie sie wieder.
- Wägeschale: Setzen Sie die Teile der Wägeschale gemäß der Querschnittsansicht für Ihr spezifisches Modell (BA-6E/BA-6DE oder BA-225/BA-225D/BA-125D) zusammen.
- Glaswindschutz: Setzen Sie die Seitenscheiben, die obere Tür und das Frontglas ein und sichern Sie diese mit den Verriegelungen.
Installation
Für optimale Leistung:
- Stellen Sie die Waage auf einen stabilen, vibrationsfreien Untergrund (idealerweise einen Anti-Vibrations- oder Steintisch).
- Vermeiden Sie direkte Sonneneinstrahlung, Heizkörper, Klimaanlagen und magnetische Felder.
- Richten Sie die Waage mithilfe der Nivellierungsfüße und der Wasserwaage aus, bis sich die Blase im roten Kreis befindet.
- Wärmen Sie die Waage vor der ersten Verwendung mindestens eine Stunde (BA-6E/BA-6DE: vier Stunden) auf.

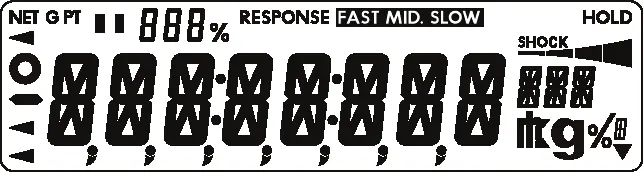

Tastenbedienung
Die Tasten haben unterschiedliche Funktionen, je nachdem, ob sie kurz gedrückt oder für 2 Sekunden gehalten werden:
- ON/OFF: Schaltet die Anzeige ein/aus.
- CAL: Führt die Empfindlichkeitsanpassung mit dem internen Gewicht durch.
- TARE: Führt den Tara-Betrieb aus.
- RE-ZERO: Setzt den Anzeigewert auf Null.
IR-Sensoren und Automatiktüren
Die Waage verfügt über IR-Sensoren, die eine berührungslose Bedienung ermöglichen. Standardmäßig sind diese Sensoren zum Öffnen und Schließen der Windschutztüren konfiguriert. Halten Sie Ihre Hand über den entsprechenden Sensor, um die Tür zu öffnen oder zu schließen.
Empfindlichkeitsanpassung
Die Waage kann automatisch oder manuell mithilfe des internen Gewichts angepasst werden. Drücken Sie die CAL-Taste, um den Vorgang zu starten. Stellen Sie sicher, dass sich nichts auf der Waagschale befindet und die Waage keinen Vibrationen ausgesetzt ist.
Ionisator (AX-ION-25)
Der Ionisator (Standard bei BA-6E/BA-6DE) entfernt statische Elektrizität von Wägeobjekten. Platzieren Sie das Objekt im effektiven Bereich und halten Sie Ihre Hand über den IR-Sensor des Ionisators, um die statische Eliminierung zu starten.
Praktische Hilfe
Typische Probleme
Error 1 (Stabilitätsfehler)
Der Wägewert ist instabil. Prüfen Sie die Umgebung auf Vibrationen, Luftzüge oder statische Elektrizität.
Error E (Überlast)
Das Gewicht auf der Waagschale überschreitet die Kapazität. Entfernen Sie das Objekt.
ConErr
Daten von der Wägeeinheit werden nicht empfangen. Prüfen Sie die Kabelverbindung zwischen Wägeeinheit und Anzeigeeinheit.
LowVolt
Spannungsfehler. Prüfen Sie, ob der korrekte Wechselstromadapter verwendet wird.
Vor der Verwendung
- Waage auf festem, horizontalem Untergrund aufstellen.
- Waage mit Nivellierungsfüßen ausrichten (Blase in der Mitte).
- Waage mindestens 1 Stunde (BA-6E/BA-6DE: 4 Stunden) aufwärmen.
- AC-Adapter korrekt anschließen.
- Prüfen, ob sich nichts auf der Waagschale befindet.
Technische Daten in der Praxis
- Wägekapazität
- Das maximale Gewicht, das die Waage messen kann.
Abbildungen und Diagramme

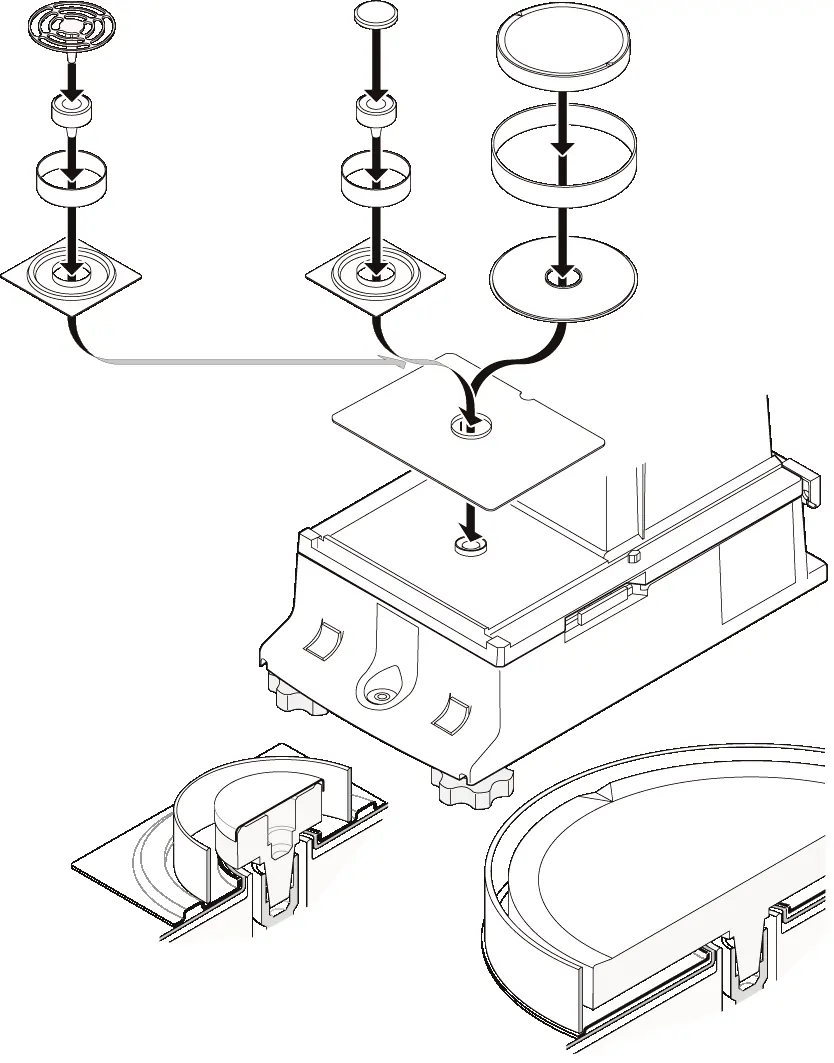

- Die Anleitung enthält detaillierte Explosionszeichnungen für den Zusammenbau der Wägeschale und des Windschutzes.

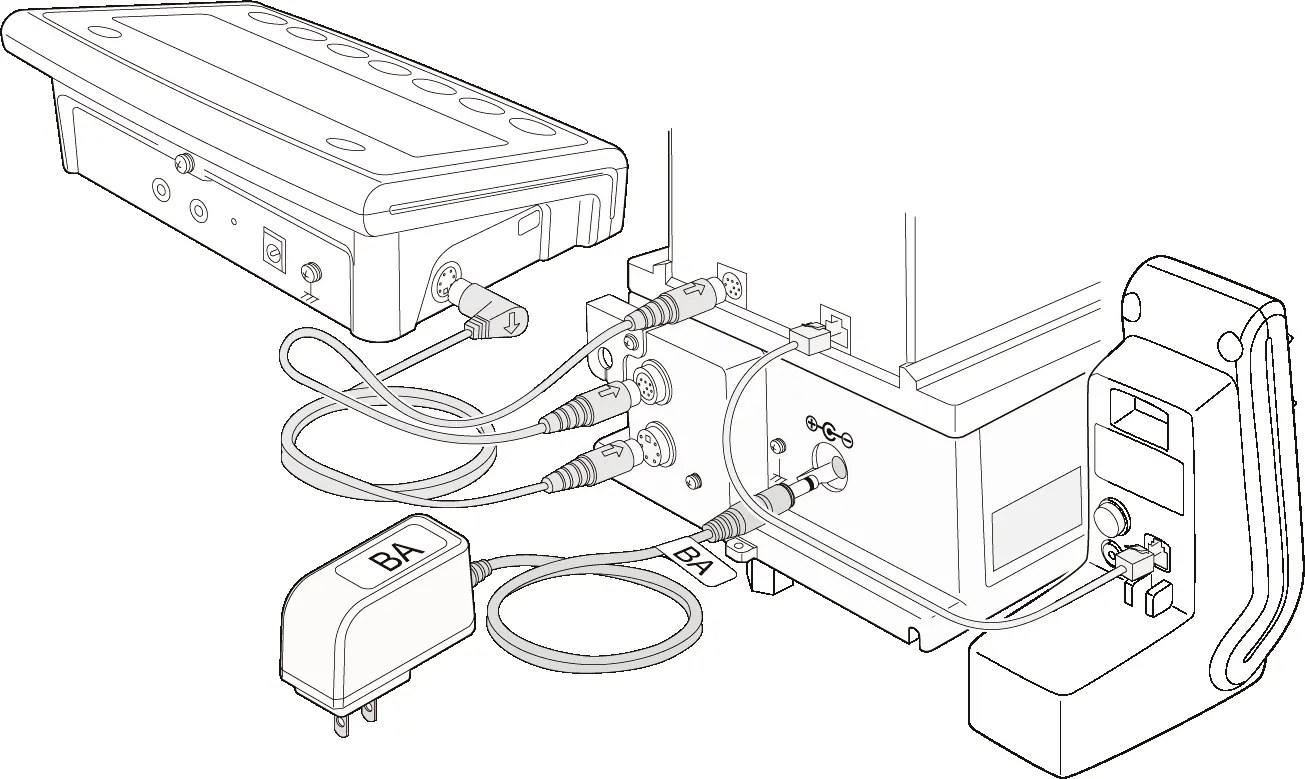

- Ein Schaltplan zeigt die korrekte Verkabelung zwischen Anzeigeeinheit, Wägeeinheit und Ionisator.
Modellkompatibilität
- Der Ionisator AX-ION-25 ist standardmäßig bei den Modellen BA-6E und BA-6DE enthalten.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
