Bedienungsanleitung für Nanlite MixPad II 11C RGBWW LED-Panel

Erfahren Sie, wie Sie das Nanlite MixPad II 11C RGBWW LED-Panel bedienen. Diese Anleitung enthält Informationen zur Stromversorgung, den verschiedenen Lichtmodi (CCT, HSI, Effekte) und zur Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Diagramm der Bedienelemente Seite 3 Anschluss an das Netzteil Seite 5 Einschalten und Modus-Auswahl Seite 7 Fehlerbehebungstabelle Seite 23

Wichtige Informationen aus der Anleitung

Das Nanlite MixPad II 11C ist ein RGBWW LED-Panel. Vor der ersten Inbetriebnahme sollte das Gerät auf Transportschäden geprüft werden. Achten Sie darauf, dass die Stromversorgung (DC 7.2-15V) den Spezifikationen entspricht. Das Gerät verfügt über Bluetooth und kann mit Sony NP-F/NP-FM Akkus oder einem separat erhältlichen Netzteil betrieben werden.

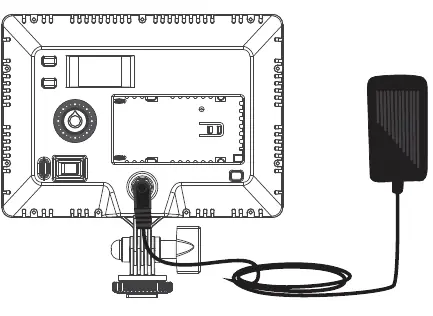

Anschluss an das Netzteil
Anschluss an das Netzteil
Fehlerbehebungstabelle
Fehlerbehebungstabelle

Produktübersicht

Das Gerät verfügt über folgende Bedienelemente:

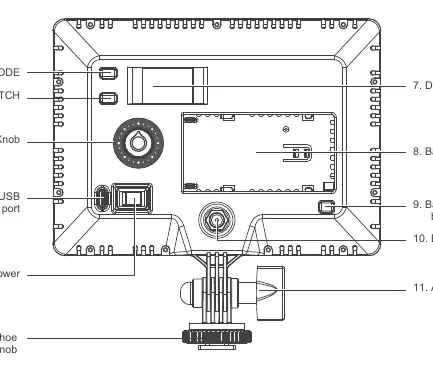

Diagramm der Bedienelemente
Diagramm der Bedienelemente
  • MODE-Taste: Wechselt zwischen den Modi CCT-HARD, CCT-SOFT, HSI, EFFECT und MENU.
  • SWITCH-Taste: Dient zur Auswahl der Optionen.
  • Drehknopf: Zum Auswählen von Optionen und Anpassen der Werte.
  • Power-Taste: Ein-/Ausschalten.
  • USB-C-Anschluss: Ausschließlich für Firmware-Updates.
  • Akkuhalterung: Für Sony NP-F/NP-FM Akkus.
  • DC-Stromanschluss: Eingang für externe Stromversorgung.

Bedienung und Modi

Nach dem Einschalten (Power-Taste) können Sie mit der MODE-Taste zwischen den verschiedenen Betriebsarten wechseln:

Einschalten und Modus-Auswahl
Einschalten und Modus-Auswahl
  • CCT-HARD / CCT-SOFT: Einstellung von Helligkeit (DIM), Farbtemperatur (CCT) und Grün/Magenta-Korrektur (G/M).
  • HSI: Einstellung von Helligkeit, Farbton (HUE) und Sättigung (SAT).
  • EFFECT: Zugriff auf Spezialeffekte wie Hue Loop, CCT Loop, Storm, Police Car, TV, Paparazzi, Candle/Fire, Disco, Bad Bulb, Firework, Explosion und Welding.
  • MENU: Einstellung von DMX-Kanal (CH), Sprache und Firmware-Version.

Sicherheitshinweise

  • Keine Gegenstände auf die Lichtquelle legen.
  • Vor Flüssigkeiten schützen.
  • Nicht in der Nähe von brennbaren Substanzen (Alkohol, Benzin) verwenden.
  • Zur Reinigung ein trockenes Tuch mit Wasser oder neutralem Reinigungsmittel verwenden.
  • Nicht selbst reparieren; bei Defekten an den Händler wenden.

Praktische Hilfe

Typische Probleme

Licht startet nicht

Lange auf die Power-Taste drücken. Wenn das NANLITE-Logo nicht erscheint, Stromquelle prüfen.

Display an, aber kein Licht

Prüfen, ob Intensität auf 0 steht oder ob sich das Licht im Storm/Welding-Modus befindet.

Licht flackert

Extreme Temperaturen vermeiden und sicherstellen, dass sich das Gerät nicht im EFFECT-Modus befindet.

Vor der Verwendung

  • Lieferumfang auf Transportschäden prüfen.
  • Spannung der Stromquelle prüfen (DC 7.2-15V).
  • Kompatiblen Akku (Sony NP-F, NP-FM) bereithalten (separat erhältlich).
  • Netzteil auf Kompatibilität prüfen (separat erhältlich).

Technische Daten in der Praxis

Farbtemperatur
2700K-6500K

Abbildungen und Diagramme

  • MODE-Taste: Wechselt zwischen CCT-HARD, CCT-SOFT, HSI, EFFECT und MENU.
  • SWITCH-Taste: Wählt Optionen aus.
  • Drehknopf: Passt Werte an.
  • USB-C-Anschluss: Nur für Firmware-Updates.

Modellkompatibilität

  • Unterstützt Sony NP-F und NP-FM Lithium-Akkus.
  • Eingangsspannung: DC 7.2-15V.
