Das Elgato Key Light Air ist ein professionelles LED-Panel, das über die Elgato Control Center App gesteuert wird. Für die Einrichtung ist ein 2,4-GHz-WLAN-Netzwerk mit WPA- oder WPA2-Verschlüsselung erforderlich. Das Gerät muss sich während der Ersteinrichtung in Reichweite des Routers befinden.

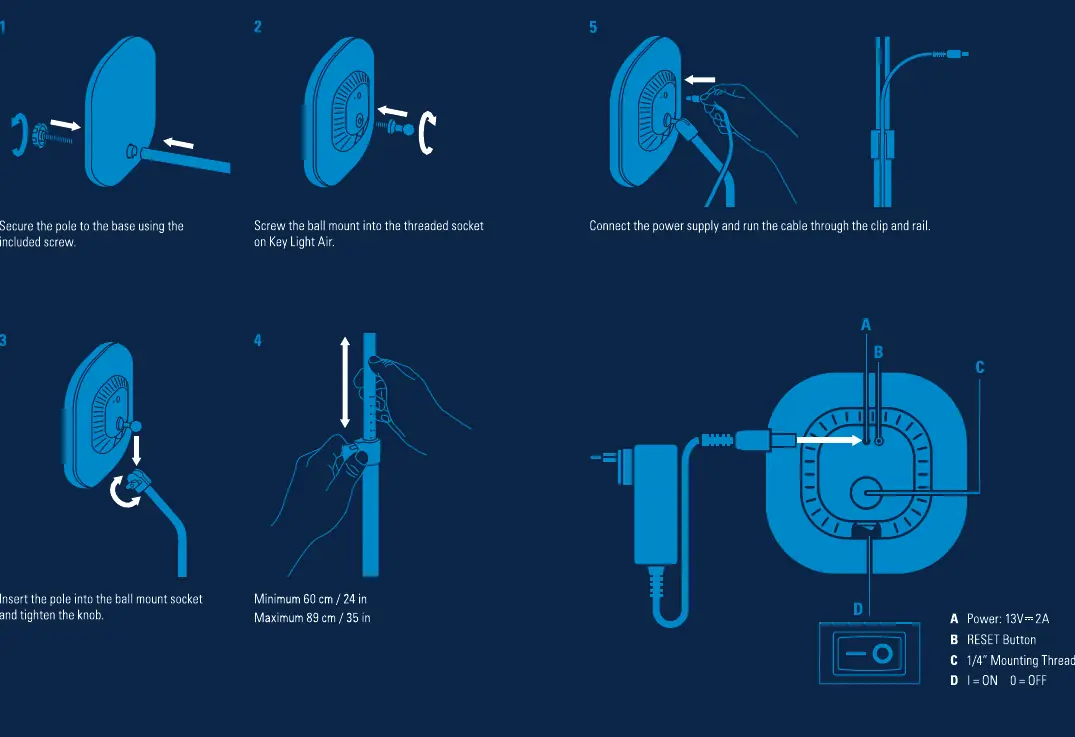

Montage des Key Light Air

Befestigen Sie die Stange mit der beiliegenden Schraube am Standfuß.
Schrauben Sie die Kugelhalterung in die Gewindebuchse am Key Light Air.
Setzen Sie die Stange in die Kugelhalterung ein und ziehen Sie den Drehknopf fest.
Stellen Sie die gewünschte Höhe ein (Minimum 60 cm / 24 Zoll, Maximum 89 cm / 35 Zoll).
Schließen Sie das Netzteil an und führen Sie das Kabel durch die Klemme und die Schiene.

Software-Installation und Einrichtung

Laden Sie die Elgato Control Center App aus dem App Store oder Google Play Store herunter. Schalten Sie das Key Light Air ein und warten Sie etwa 10 Sekunden, bis es hochgefahren ist. Starten Sie die Control Center App und fügen Sie das Gerät über das Plus-Symbol hinzu, um es mit Ihrem WLAN zu koppeln. Nach der Kopplung können Sie Helligkeit und Farbtemperatur direkt über die App anpassen.

Reset-Vorgang

Sollte das Gerät nicht reagieren oder Verbindungsprobleme auftreten, können Sie es auf die Werkseinstellungen zurücksetzen:

Schalten Sie das Key Light Air ein.
Halten Sie die RESET-Taste für mindestens 10 Sekunden gedrückt, bis das Licht dreimal blinkt.

Sicherheitshinweise

Das Key Light Air kann bei längerem Gebrauch heiß werden. Fassen Sie es vorsichtig an.
Decken Sie das Produkt nicht ab, insbesondere nicht die Lüftungsschlitze.
Platzieren Sie das Gerät nicht auf oder in der Nähe von Teppichen, Vorhängen oder anderen brennbaren Materialien.
Nicht in Bereichen mit starker Zugluft aufstellen, da dies zu Bewegungen führen kann, die das Gerät beschädigen könnten.
Reinigen Sie die Leuchtfläche nur mit einem weichen, leicht angefeuchteten Tuch und einem milden, neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel.

Technische Daten

Stromversorgung: 13V / 2A
WLAN: 2,4 GHz (WPA/WPA2)
Betriebstemperatur: 0°C - 45°C

Praktische Hilfe

Typische Probleme

Gerät verbindet sich nicht mit dem WLAN

Stellen Sie sicher, dass Sie ein 2,4-GHz-Netzwerk verwenden. Das Gerät muss sich während der Ersteinrichtung in Reichweite des Routers befinden.

Gerät reagiert nicht oder zeigt Fehlverhalten

Führen Sie einen Reset durch, indem Sie die RESET-Taste bei eingeschaltetem Gerät für 10 Sekunden gedrückt halten, bis das Licht 3x blinkt.

Vor der Verwendung

Prüfen Sie, ob eine 2,4-GHz-WLAN-Verbindung verfügbar ist.
Laden Sie die Elgato Control Center App auf Ihr Smartphone oder Ihren PC/Mac herunter.
Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist.
Positionieren Sie das Licht auf einer stabilen, ebenen Fläche.

Technische Daten in der Praxis

Stromversorgung: 13V / 2A DC-Eingang.
WLAN-Frequenz: Unterstützt ausschließlich 2,4 GHz Netzwerke.
Betriebstemperatur: Das Gerät ist für den Innenbereich zwischen 0°C und 45°C ausgelegt.

Abbildungen und Diagramme

A: Stromanschluss (13V/2A)
B: RESET-Taste
C: 1/4 Zoll Gewinde für die Montage
D: Ein-/Ausschalter (I = AN, 0 = AUS)

Modellkompatibilität

Erfordert ein 2,4-GHz-WLAN-Netzwerk mit WPA- oder WPA2-Verschlüsselung.
Nur für den Innenbereich geeignet.
