Bedienungsanleitung für Nanlite PavoBulb 10C RGBWW LED-Lampe

Wichtige Informationen aus der Anleitung

Die Nanlite PavoBulb 10C ist eine vielseitige RGBWW LED-Lampe, die über eine E27-Fassung oder einen USB-C-Anschluss betrieben werden kann. Sie unterstützt DMX, 2.4G-Fernsteuerung und Bluetooth. Vor der ersten Inbetriebnahme ist es wichtig, die Kompatibilität der Stromversorgung (E27-Fassung oder 5V/2.4A USB-Adapter) sicherzustellen. Das Gerät sollte nicht in der Nähe von brennbaren Materialien verwendet werden.

Produktbeschreibung

Die Lampe verfügt über folgende Bedienelemente und Anschlüsse:

• Diffusor: Zur Lichtstreuung.
• CCT/HUE-Taste: Zum Einstellen der Farbtemperatur oder des Farbtons.
• MODE-Taste: Zum Umschalten zwischen CCT- und HSI-Modus.
• DIM-Taste: Zur Einstellung der Helligkeit.
• E27-Fassung: Zur Stromversorgung über eine Standard-E27-Basis.
• USB-C-Anschluss: Für Stromversorgung, Firmware-Updates und DMX-Signalübertragung (mit optionalem Adapter).

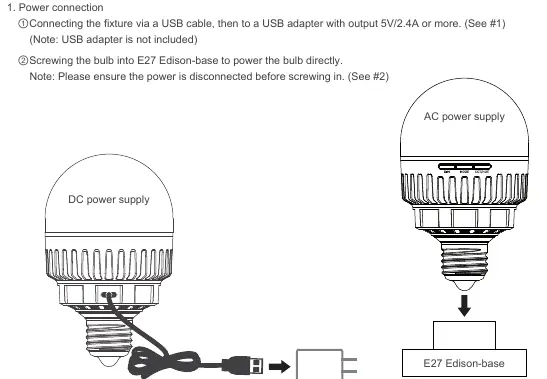

Stromversorgung und Anschluss

Es gibt zwei Möglichkeiten, die PavoBulb 10C mit Strom zu versorgen:

1. USB-Anschluss: Verbinden Sie die Lampe über ein USB-Kabel mit einem USB-Adapter, der mindestens 5V/2.4A liefert.
2. E27-Fassung: Schrauben Sie die Lampe direkt in eine E27-Edison-Fassung. Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist, bevor Sie die Lampe einschrauben.

Bedienung und Steuerung

Die Lampe schaltet sich automatisch ein, sobald sie mit Strom versorgt wird.

• Helligkeit: Drücken Sie kurz die DIM-Taste, um die Helligkeit in Intervallen (0%, 20%, 40%, 60%, 80%, 100%) anzupassen. Bei 100% springt die Einstellung zurück auf 0%.
• Moduswechsel: Drücken Sie die MODE-Taste, um zwischen CCT- und HSI-Modus zu wechseln.
• Farbeinstellungen: Nutzen Sie die CCT/HUE-Taste, um Werte anzupassen.
• Bluetooth-Reset: Halten Sie alle drei Tasten gleichzeitig gedrückt, bis die Lampe für 3 Sekunden blau blinkt.

Fernsteuerung und DMX

Die Lampe unterstützt DMX-Steuerung, 2.4G-Fernbedienungen und App-Steuerung. Für DMX-Betrieb muss ein DMX-Adapterkabel verwendet werden. Bei der Verwendung von DMX-Signalen sollte am letzten Gerät ein DMX-Terminator (120 Ohm Widerstand zwischen Pin 2 und 3) angeschlossen werden, um Signalstörungen zu vermeiden.

Firmware-Update

Firmware-Updates können über den USB-C-Anschluss durchgeführt werden:

1. Stecken Sie einen USB-Stick mit der neuen Firmware ein.
2. Halten Sie bei Stromversorgung über den E27-Adapter die MODE-Taste gedrückt, bis die Lampe blau blinkt.
3. Drücken Sie gleichzeitig die DIM- und CCT/HUE-Tasten, um das Update zu starten.
4. Nach erfolgreichem Update blinkt die Lampe grün.

Sicherheitshinweise und Wartung

Beachten Sie folgende Sicherheitshinweise:

• Blicken Sie nicht direkt in die Lichtquelle.
• Halten Sie einen Abstand von mindestens 0,5 m zu brennbaren oder explosiven Materialien ein.
• Verwenden Sie zur Reinigung ein weiches Tuch und ein neutrales Reinigungsmittel. Keine Scheuermittel verwenden.
• Decken Sie die Lüftungsöffnungen nicht ab, um Überhitzung zu vermeiden.
• Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
