Bedienungsanleitung für USV Milleteknik SINUS 1100-FLX

Schnelle Anleitung zur Installation, Inbetriebnahme und Fehlerbehebung der USV Milleteknik SINUS 1100-FLX. Wichtige Sicherheitshinweise, Anschlusspläne und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Milleteknik SINUS 1100-FLX ist eine Off-line USV, die bei Netzausfall die Stromversorgung übernimmt. Das System ist modular aufgebaut und verfügt über eine Mikroprozessorüberwachung. Die Installation muss durch qualifiziertes Personal erfolgen. Beachten Sie, dass das System während der Installation nicht mit dem Stromnetz verbunden sein darf.

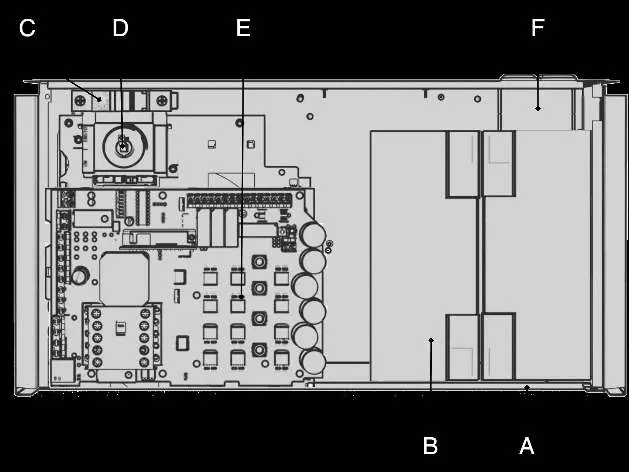

Komponentenübersicht
Komponentenübersicht

Sicherheitshinweise

  • Das Gerät darf nur von qualifiziertem Personal installiert werden.
  • Gefährliche Hochspannung: Warten Sie nach dem Trennen der Stromversorgung mindestens eine Minute, bevor Sie das Gerät öffnen.
  • Das System sollte während der Installation nicht am Netz angeschlossen sein.
  • Die Dokumentation muss in unmittelbarer Nähe des Systems aufbewahrt werden.

Installation und Montage

Das Gehäuse ist für die Wandmontage oder den Einbau in ein 19-Zoll-Rack vorgesehen. Die mitgelieferten Halterungen können je nach Montageart umgedreht werden. Verwenden Sie geeignete Schrauben für die Wand- oder Rackmontage (nicht im Lieferumfang enthalten).

Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11

Anschluss und Inbetriebnahme

Anschluss:

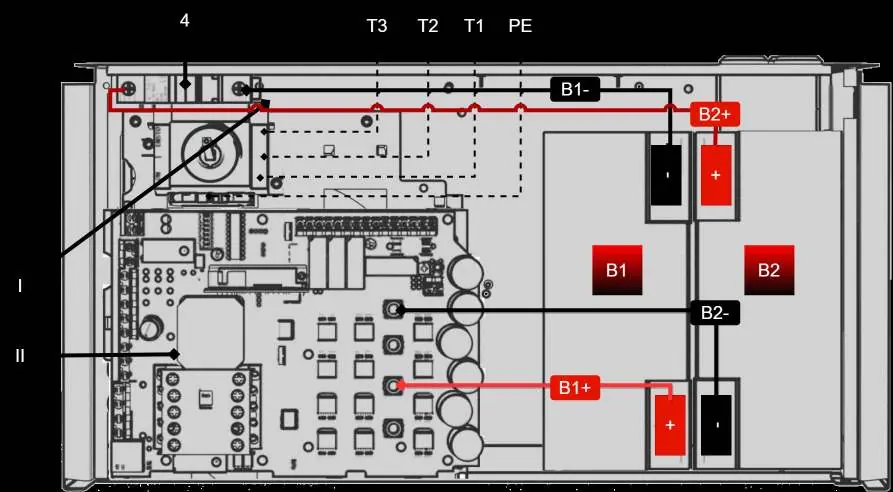

Batterieanschlussplan
Batterieanschlussplan

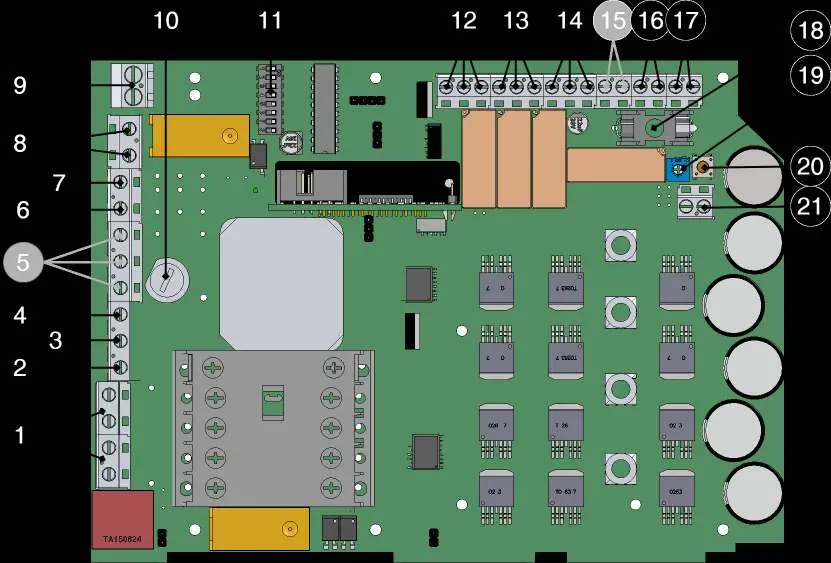

Hauptplatine (1FAS MULTI)
Hauptplatine (1FAS MULTI)
  • Schließen Sie die Eingangs- und Ausgangskabel sowie die Alarmleitungen an.
  • Installieren Sie einen Lasttrennschalter (Leitungsschutzschalter) am Eingangskabel für maximale Sicherheit.
  • Verbinden Sie die Phase mit Klemme T2, den Nullleiter mit T1 und den Schutzleiter mit PE.
  • Die Batterieanschlüsse müssen gemäß dem Schaltplan (B1+, B1-, B2+, B2-) korrekt verbunden werden.

Inbetriebnahme:

  1. Trennen Sie den Trennschalter (Position 0) und öffnen Sie das Gehäuse.
  2. Schließen Sie die Kabel an und schalten Sie den Schutzschalter für das Batteriepaket ein.
  3. Schließen Sie das Gehäuse und stellen Sie den Trennschalter auf Position 1.
  4. Verbinden Sie das Gerät mit dem Stromnetz.
  5. Das System startet automatisch. Die LED an der Gehäusetür blinkt, bis sie dauerhaft grün leuchtet.

Statusanzeigen und Alarme

Das Gerät verfügt über eine LED-Anzeige an der Frontplatte:

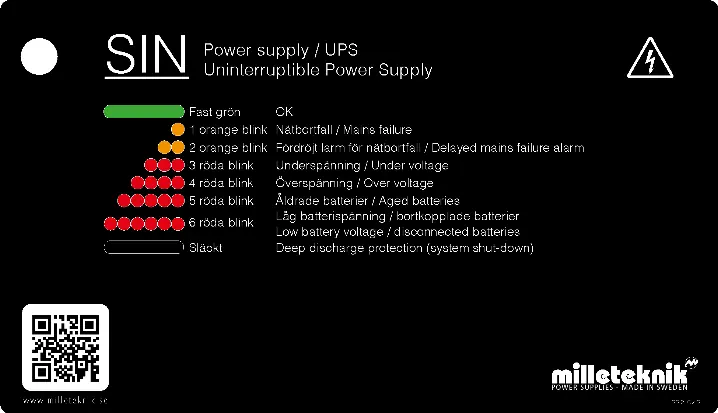

Statusanzeigen der Frontplatte
Statusanzeigen der Frontplatte
  • Dauerhaft grün: Normalbetrieb.
  • 1x orange blinken: Netzausfall.
  • 2x orange blinken: Verzögerter Netzausfallalarm.
  • 3x rot blinken: Unterspannung.
  • 4x rot blinken: Überspannung.
  • 5x rot blinken: Gealterte Batterien.
  • 6x rot blinken: Niedrige Batteriespannung oder getrennte Batterien.
  • Aus: Tiefentladeschutz aktiv.

Wartung und Selbsttest

Das Gerät führt standardmäßig einen Selbsttest durch, der kontinuierlich alle Funktionen überwacht. Dies umfasst die Überwachung der Batterieladung, einen wöchentlichen Test auf gealterte Batterien (Kapazitätsprüfung) und einen Wechselrichtertest unter Last. Bei Fehlern wird ein Alarm über potenzialfreie Relaiskontakte ausgegeben.

Technische Daten

  • Max. Nennleistung: 1100 W
  • Schutzart: IP 32
  • Umschaltzeit: ca. 20 ms
  • Batterien: 2 Stück 12 V, 20 Ah (nicht enthalten)
  • Umgebungstemperatur: +5 °C bis +40 °C

Praktische Hilfe

Typische Probleme

3x rotes Blinken

Unterspannung. Überprüfen Sie die Ladespannung (Soll: 27,3 V).

4x rotes Blinken

Überspannung. Die Ladung wurde unterbrochen. Kontaktieren Sie den Support.

5x rotes Blinken

Gealterte Batterien. Die Kapazität ist unter 80% gefallen. Batterien müssen ersetzt werden.

6x rotes Blinken

Niedrige Batteriespannung oder getrennte Batterien. Überprüfen Sie die Batterieanschlüsse.

Vor der Verwendung

  • Installation durch qualifiziertes Personal sicherstellen.
  • Lasttrennschalter am Eingang installieren.
  • Batterieanschlüsse (B1+, B1-, B2+, B2-) gemäß Schaltplan prüfen.
  • Sicherstellen, dass das Gerät nicht unter Spannung steht während der Installation.
  • Batterien vor Inbetriebnahme vollständig laden.

Abbildungen und Diagramme

  • Die Komponentenübersicht zeigt die Anordnung von Gehäuse, Batterien, Sicherung, Hauptschalter und Hauptplatine.
  • Der Schaltplan für den Batterieanschluss zeigt die korrekte Verkabelung der Batterien B1 und B2.
  • Die Hauptplatine (1FAS MULTI) zeigt die Klemmenbelegung für Ein- und Ausgänge sowie Alarme.

Modellkompatibilität

  • Nicht für Notbeleuchtungssteuerung geeignet (Zündphase fehlt).
  • Nur für Innenräume geeignet.
  • Batterien sind nicht im Lieferumfang enthalten.
