Bedienungsanleitung für die unterbrechungsfreie Stromversorgung (USV) Xmart OPTIMA-33-T10

Schnellstartanleitung und Benutzerhandbuch für die Xmart OPTIMA-33-T10 USV-Serie. Erfahren Sie mehr über Installation, Verkabelung, Betriebsmodi, Konfiguration und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an qualifiziertes Fachpersonal für die Installation, Inbetriebnahme und Wartung der Xmart OPTIMA-33-T10 USV-Serie. Das Gerät arbeitet mit gefährlichen Spannungen; eine unsachgemäße Installation kann zu schweren Schäden führen. Vor der Inbetriebnahme müssen alle Sicherheitsanweisungen gelesen und verstanden werden.

Anschluss des EPO-Schalters
Anschluss des EPO-Schalters

Sicherheitshinweise

  • Nur für den Innenbereich geeignet, geschützt vor Wasser, direkter Sonneneinstrahlung und extremer Hitze.
  • Erdung muss vor allen anderen Anschlüssen erfolgen.
  • Batterien müssen vor der ersten Inbetriebnahme mindestens 10 Stunden geladen werden.
  • Im Notfall die USV ausschalten und den technischen Kundendienst kontaktieren.

Produktbeschreibung

Die OPTIMA-33-T10 ist eine Online-Doppelwandler-USV mit 3-Phasen-Eingang und 3-Phasen-Ausgang. Sie bietet eine reine Sinuswelle und ist für gewerbliche und industrielle Anwendungen konzipiert. Das System unterstützt den Parallelbetrieb von bis zu 3 Einheiten zur Leistungssteigerung oder Redundanz.

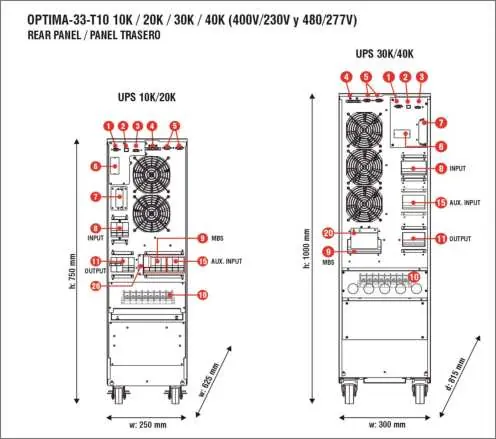

Identifikation der Anschlüsse auf der Rückseite
Identifikation der Anschlüsse auf der Rückseite

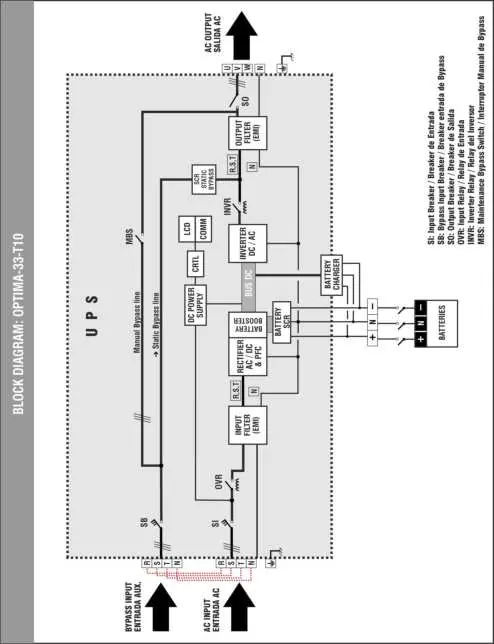

Internes Blockdiagramm der USV
Internes Blockdiagramm der USV

Installation und Standortbedingungen

Der Standort muss trocken, staubfrei und gut belüftet sein. Die USV sollte aufrecht transportiert und gelagert werden. Achten Sie auf ausreichende Abstände zu anderen Objekten, um eine ordnungsgemäße Belüftung zu gewährleisten. Die Verkabelung muss durch qualifiziertes Personal unter Einhaltung lokaler Vorschriften erfolgen.

Verkabelung

Die USV verfügt über Klemmenblöcke für den AC-Eingang, Bypass-Eingang und Ausgang. Bei Systemen mit Dual-Eingang (Netz und Bypass) müssen die werkseitig installierten Brücken entfernt werden. Für den Parallelbetrieb müssen die Parallel-Steuerkabel und Stromverteilungskabel gemäß den Schaltplänen korrekt verbunden werden.

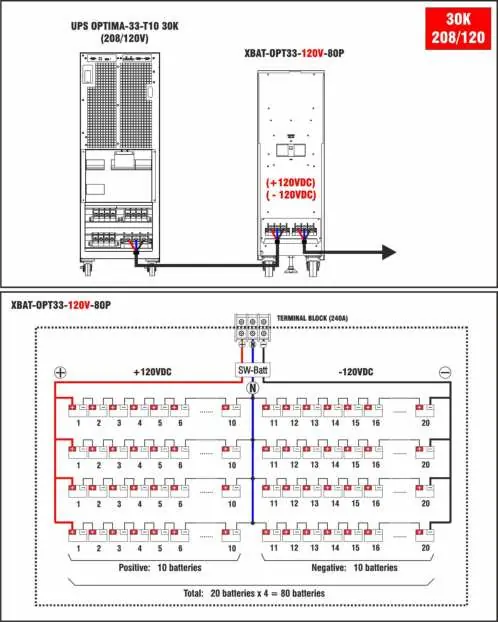

Anschlussbeispiel für externe Batterien
Anschlussbeispiel für externe Batterien

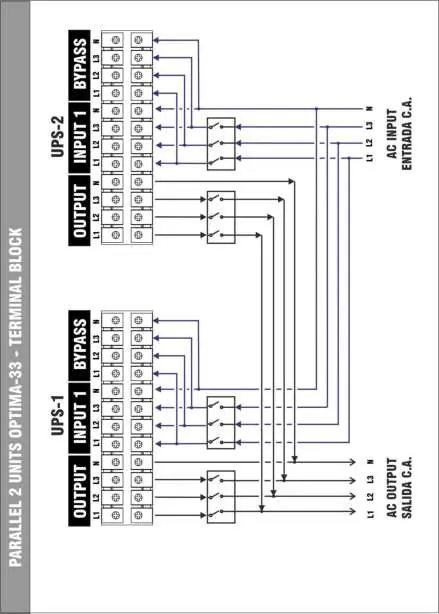

Schaltplan für den Parallelbetrieb von 2 USV-Einheiten
Schaltplan für den Parallelbetrieb von 2 USV-Einheiten

Betriebsmodi

  • Online-Modus: Normalbetrieb, Stromversorgung über den Inverter.
  • Batterie-Modus: Stromversorgung über Batterien bei Netzausfall.
  • ECO-Modus: Energiesparmodus, bei dem die USV den Bypass nutzt.
  • Bypass-Modus: Direkte Versorgung über den Bypass-Eingang.
  • CVCF-Modus: Frequenzumwandlung (z.B. 60Hz Eingang auf 50Hz Ausgang).

Inbetriebnahme

Vor dem Start müssen alle Kabelverbindungen und Schutzschalter (Breaker) überprüft werden. Der Startvorgang umfasst das Einschalten der Batterie-Breaker, des AC-Eingangs und des Bypass-Breakers, gefolgt von der Aktivierung über das Touchscreen-Menü. Im Parallelbetrieb müssen alle Einheiten identisch konfiguriert sein.

Konfiguration und Bedienoberfläche

Die Bedienung erfolgt über einen 5-Zoll-Touchscreen. Über das Menü können Betriebsmodi, Parameter (wie Ausgangsspannung und Frequenz) sowie Batterieeinstellungen konfiguriert werden. Der Zugriff auf erweiterte Service-Einstellungen ist passwortgeschützt.

Menüstruktur der USV
Menüstruktur der USV

Fehlerbehebung

Bei Störungen zeigt das Display Fehlercodes an. Häufige Probleme wie Überlast, falsche Verkabelung oder Batteriefehler werden durch spezifische Codes (z.B. , , ) identifiziert. Konsultieren Sie die Fehlercode-Tabelle im Handbuch für detaillierte Maßnahmen.

Wartung

Batterien sollten regelmäßig auf ihre Kapazität geprüft werden. Bei längerer Lagerung ist eine regelmäßige Nachladung erforderlich. Der Wartungs-Bypass-Schalter (MBS) ermöglicht Wartungsarbeiten am Gerät, während die Last weiterhin über den Bypass versorgt wird.

Praktische Hilfe

Typische Probleme

USV lässt sich nicht einschalten

Überprüfen Sie die EPO-Verbindung (Emergency Power Off) und das korrekte Einschaltverfahren über das Control-Menü.

Fehlercode (Batterie nicht verbunden)

Überprüfen Sie die internen oder externen Batterieanschlüsse auf korrekten Sitz.

Fehlercode (Überlast)

Reduzieren Sie die angeschlossene Last am USV-Ausgang und starten Sie das Gerät neu.

Backup-Zeit kürzer als erwartet

Batterien aufladen (mind. 6-10 Stunden) oder den Zustand der Batterien prüfen.

Vor der Verwendung

  • Sicherstellen, dass alle Kabel fest am Klemmenblock angeschlossen sind.
  • EPO-Port auf korrekte Konfiguration prüfen (Normal geschlossen).
  • Wartungs-Bypass-Schalter (MBS) in 'UPS'-Position prüfen.
  • Alle externen Schutzvorrichtungen (Eingang/Ausgang) auf 'OFF' stellen.
  • Batterien vor der ersten Inbetriebnahme 10 Stunden laden.

Abbildungen und Diagramme

  • Blockdiagramm zeigt den internen Signalfluss von AC-Eingang über Gleichrichter/Inverter zum Ausgang.
  • Parallel-Verkabelungsschema zeigt die Verbindung von bis zu 3 Einheiten.

Modellkompatibilität

  • Parallelbetrieb nur mit identischen Modellen und Firmware-Versionen möglich.
  • Externe Batterien (XBAT) müssen für das spezifische Modell geeignet sein.
