Stromversorgung / Unterbrechungsfreie Stromversorgungen (USV)
Bedienungsanleitung für Trust PAXXON 1000VA USV
Erfahren Sie, wie Sie Ihre Trust PAXXON 1000VA USV korrekt anschließen, aufladen und die LED-Statusanzeigen interpretieren. Diese Anleitung enthält wichtige Hinweise zur maximalen Last und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Trust PAXXON 1000VA USV dient als Notstromversorgung für angeschlossene Geräte. Vor der ersten Inbetriebnahme muss das Gerät für 9 Stunden aufgeladen werden. Die maximale Ausgangsleistung der USV beträgt 600W. Überschreiten Sie diese Last nicht, um Schäden oder Fehlfunktionen zu vermeiden.
Inbetriebnahme und Aufladen
Um die USV betriebsbereit zu machen, führen Sie folgende Schritte aus:
- Verbinden Sie das Netzkabel der USV mit einer Wandsteckdose.
- Lassen Sie das Gerät für mindestens 9 Stunden aufladen, bevor Sie es zum ersten Mal verwenden.
- Drücken Sie den Netzschalter, um das Gerät einzuschalten.

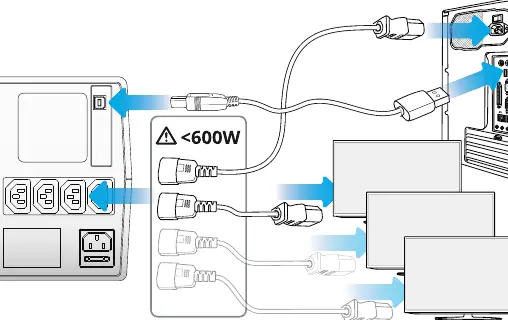

Anschluss von Geräten
Sie können bis zu 4 Geräte an die USV anschließen. Achten Sie darauf, dass die kombinierte Leistungsaufnahme aller angeschlossenen Geräte 600W nicht überschreitet. Verbinden Sie die Geräte mit den entsprechenden Ausgängen auf der Rückseite der USV.
LED-Statusanzeigen
Die USV verfügt über LED-Anzeigen, die den aktuellen Betriebszustand signalisieren:
- Grüne LED: Normalbetrieb.
- Gelbe LED: Batteriebetrieb oder Alarm.
- Rote LED: Fehlerzustand.
Wartung und Fehlerbehebung
Sollte ein Fehler auftreten, prüfen Sie zunächst die Sicherung auf der Rückseite des Geräts. Die USV verwendet eine 10A/250V Sicherung. Stellen Sie sicher, dass die Last unter 600W liegt. Bei anhaltenden Problemen oder Fehlermeldungen (rote LED) konsultieren Sie die Support-Seite unter www.trust.com/23843/faq.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Rote LED leuchtet
Dies deutet auf einen Fehler hin. Prüfen Sie die angeschlossene Last und die Sicherung.
Gelbe LED leuchtet
Das Gerät befindet sich im Batteriebetrieb oder ein Alarm ist aktiv.
Gerät schaltet sich nicht ein
Stellen Sie sicher, dass das Gerät für 9 Stunden aufgeladen wurde und korrekt mit der Steckdose verbunden ist.
Vor der Verwendung
- USV für 9 Stunden aufladen
- Sicherstellen, dass die Gesamtlast unter 600W liegt
- Netzkabel fest mit der Steckdose verbinden
- Geräte an die Ausgänge auf der Rückseite anschließen
Abbildungen und Diagramme
- Die LED-Anzeigen auf der Vorderseite zeigen den Status (Grün=OK, Gelb=Batterie/Alarm, Rot=Fehler).
- Die Rückseite enthält die Steckdosen für Geräte und den Sicherungshalter.
Modellkompatibilität
- Nicht für Geräte mit einer Gesamtleistung von über 600W geeignet.
