Bedienungsanleitung USV APC Back-UPS Pro BR 1000/1350/1500 MS

Schnellstartanleitung und Benutzerhandbuch für die USV APC Back-UPS Pro BR 1000/1350/1500 MS. Erfahren Sie, wie Sie den Akku anschließen, Geräte verbinden, Fehler beheben und die Einstellungen konfigurieren.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

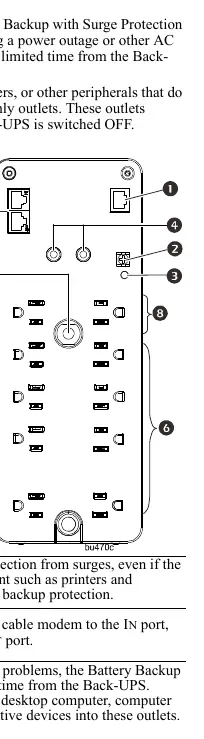

Übersicht der Anschlüsse auf der Rückseite

Seite 3

Seite 5

Wichtige Informationen aus der Anleitung

Diese USV ist ausschließlich für den Innenbereich bestimmt. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und ausreichend Platz für die Belüftung vorhanden ist. Betreiben Sie das Gerät nicht in direktem Sonnenlicht, in Kontakt mit Flüssigkeiten oder bei übermäßiger Feuchtigkeit. Vor der ersten Inbetriebnahme muss der interne Akku manuell angeschlossen werden.

Anschluss des Akkus

Die USV wird mit getrenntem Akku geliefert. Gehen Sie wie folgt vor:

Legen Sie die USV mit der Batteriefachabdeckung nach oben hin.
Drücken Sie die Verriegelungslaschen nach unten und ziehen Sie die Abdeckung ab.
Heben Sie den Akku an beiden Seiten an (ca. 30 Grad), um den Batterieanschluss freizulegen.
Verbinden Sie das rote Kabel mit dem Akku.
Schieben Sie den Akku zurück in das Gerät und bringen Sie die Abdeckung wieder an.

Anschlüsse und Geräteverbindung

Die Rückseite des Geräts bietet verschiedene Anschlüsse:

Battery Backup mit Überspannungsschutz: Schließen Sie hier kritische Geräte wie Computer, Monitore oder Modems an. Diese erhalten bei Stromausfall Energie aus dem Akku.
Surge Protection Only (Nur Überspannungsschutz): Schließen Sie hier Peripheriegeräte wie Drucker oder Scanner an, die keinen Batterie-Backup benötigen.
Datenanschlüsse: USB- und serielle Anschlüsse für die Kommunikation mit dem Computer (PowerChute Software).
Koaxialanschlüsse: Überspannungsschutz für Kabelmodems.
Schutzschalter: Zum Zurücksetzen des Systems nach einer Überlastung.

Bedienung und Einstellungen

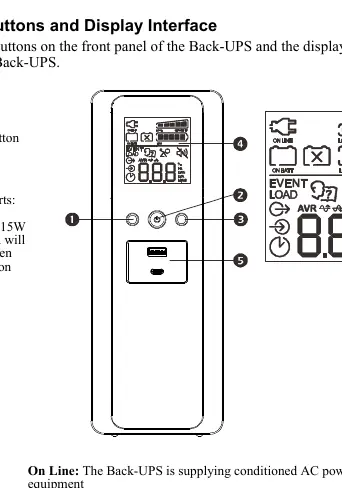

Die USV verfügt über ein Display und drei Tasten auf der Vorderseite:

Display-Taste: Zum Abrufen von Statusinformationen.
Power-Taste: Zum Ein-/Ausschalten und zur Konfiguration (z.B. Empfindlichkeit).
Mute-Taste: Zum Stummschalten der akustischen Alarme.

Empfindlichkeitseinstellungen: Sie können die Empfindlichkeit der USV anpassen, um festzulegen, wann das Gerät auf Batteriebetrieb umschaltet. Halten Sie die Power-Taste bei ausgeschaltetem Gerät für 6 Sekunden gedrückt, bis die Lastanzeige blinkt, und wählen Sie durch erneutes Drücken zwischen niedriger, mittlerer (Standard) und hoher Empfindlichkeit.

Fehlerbehebung und Alarme

Das Gerät signalisiert Probleme durch akustische Töne und Symbole auf dem Display:

Dauerton: Überlastung der Batterie-Backup-Ausgänge.
Piepen alle 2 Sekunden: Akku ist nicht angeschlossen.
Systemfehler: Wenn ein Fehlercode (z.B. F01, F02) angezeigt wird, konsultieren Sie die Fehlertabelle im Handbuch. Bei F01/F02 kann ein Neustart helfen, bei anderen Codes ist der technische Support zu kontaktieren.

Technische Daten

Die Ladezeit des Akkus beträgt typischerweise 16 Stunden. Die USV bietet eine automatische Spannungsregelung (AVR), die bei Unterspannung verstärkt und bei Überspannung dämpft. Die PowerChute Personal Edition Software ist nur mit Windows-Betriebssystemen kompatibel.

Praktische Hilfe

Typische Probleme

USV schaltet nicht ein

Prüfen Sie, ob das Netzkabel fest in der Steckdose sitzt, der Schutzschalter nicht ausgelöst hat und der interne Akku korrekt angeschlossen ist.

USV läuft auf Batterie, obwohl Netzstrom vorhanden ist

Stellen Sie sicher, dass der Stecker fest sitzt und die Steckdose tatsächlich Strom führt. Prüfen Sie, ob die Eingangsspannung außerhalb des zulässigen Bereichs liegt.

Systemfehler-Anzeige leuchtet

Identifizieren Sie den Fehlercode auf dem Display. Bei F01/F02: Gerät ausschalten, Last trennen und neu starten. Bei anderen Codes den technischen Support kontaktieren.

Überlastungsanzeige leuchtet

Trennen Sie nicht unbedingt erforderliche Geräte von den Batterie-Backup-Steckdosen und schließen Sie diese an die Überspannungsschutz-Steckdosen an.

Vor der Verwendung

Überprüfen Sie den Lieferumfang auf Transportschäden.
Schließen Sie den internen Akku gemäß der Anleitung auf Seite 2 an.
Stellen Sie sicher, dass die Lüftungsschlitze frei sind.
Verbinden Sie die USV direkt mit einer Wandsteckdose.
Laden Sie den Akku vor der ersten Nutzung vollständig auf (empfohlen).

Technische Daten in der Praxis

VA (Volt-Ampere): Kapazität der USV (1000, 1350 oder 1500 VA je nach Modell).
Transfer Time: Maximale Umschaltzeit von 8 ms bei Stromausfall.
Recharge Time: Typische Ladezeit des Akkus beträgt 16 Stunden.

Abbildungen und Diagramme

Anschluss des Akkus: Öffnen Sie das Batteriefach, heben Sie den Akku an und verbinden Sie das rote Kabel.
Rückseite: Übersicht der Batterie-Backup-Steckdosen, Überspannungsschutz-Steckdosen, Datenanschlüsse und des Schutzschalters.

Modellkompatibilität

PowerChute Software ist nur mit Windows kompatibel.
Nicht für den Außenbereich geeignet.
BR1500MS verfügt zusätzlich über einen Lüfterfehler-Sensor (F08).
