Anleitung zum Austausch der USV-Batterie für Honeywell Thor CV31
Detaillierte Anleitung zum Austausch der USV-Batterie (1021AB01) für das Honeywell Thor CV31. Enthält Schritt-für-Schritt-Anweisungen und Drehmomentvorgaben für eine sichere Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Austausch der USV-Batterie (Modell 1021AB01) für das Honeywell Thor CV31 Gerät. Befolgen Sie die Schritte sorgfältig, um eine ordnungsgemäße Installation zu gewährleisten. Achten Sie besonders auf die angegebenen Drehmomentwerte beim Festziehen der Schrauben, um das Gehäuse nicht zu beschädigen.
Schritt-für-Schritt-Anleitung zum Batteriewechsel
Ausbau der alten Batterie

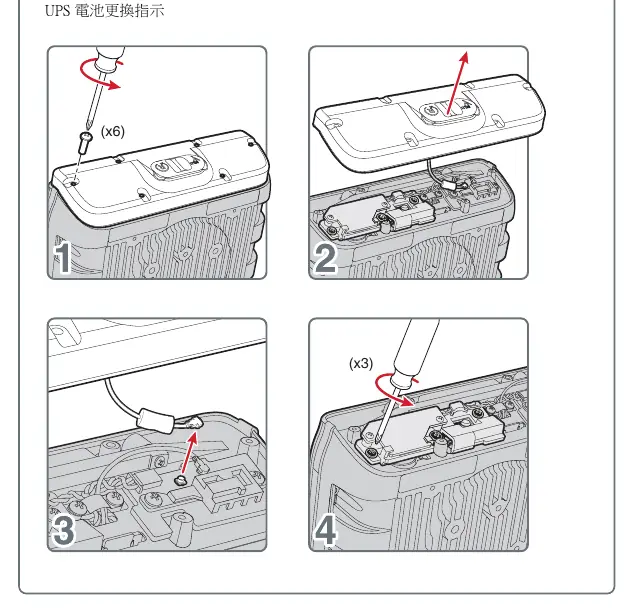

- Lösen Sie die 6 Schrauben an der Gehäuseabdeckung.
- Nehmen Sie die Abdeckung vorsichtig ab.
- Trennen Sie das Kabel von der Hauptplatine.
- Lösen Sie die 3 Schrauben der Batteriehalteplatte.

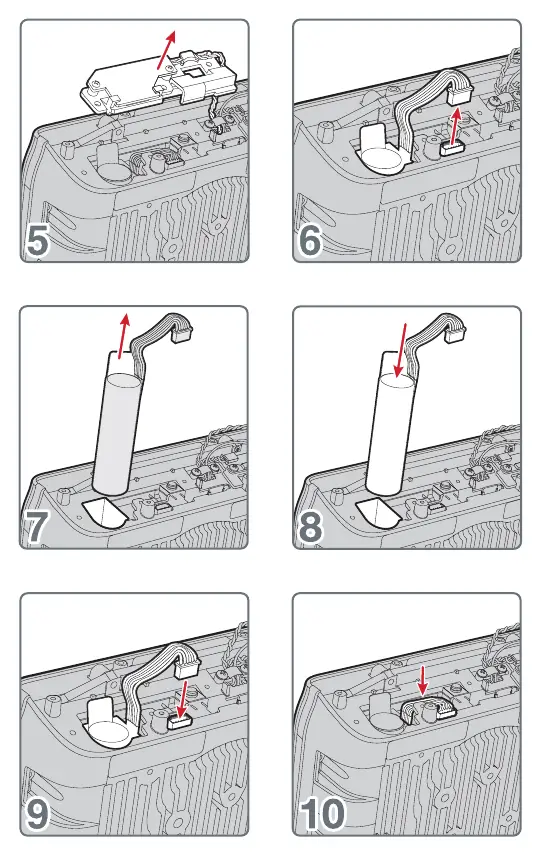

- Entfernen Sie die Halteplatte.
- Trennen Sie den Batteriestecker von der Platine.
- Entnehmen Sie die alte Batterie aus dem Schacht.
Einbau der neuen Batterie
- Setzen Sie die neue Batterie in den Schacht ein.
- Verbinden Sie den Batteriestecker mit der Platine.
- Verlegen Sie das Kabel ordnungsgemäß.
- Setzen Sie die Batteriehalteplatte wieder auf.
- Befestigen Sie die 3 Schrauben der Platte mit einem Drehmoment von 0,34 Nm (3,00 lbf-in).
- Verbinden Sie das Kabel wieder mit der Hauptplatine.
- Setzen Sie die Gehäuseabdeckung auf.
- Befestigen Sie die 6 Schrauben der Abdeckung mit einem Drehmoment von 0,90 Nm (8,00 lbf-in).
Technische Daten
Für die Montage sind folgende Drehmomente zwingend einzuhalten:
- Batteriehalteplatte: 0,34 Nm (3,00 lbf-in) für die 3 Schrauben.
- Gehäuseabdeckung: 0,90 Nm (8,00 lbf-in) für die 6 Schrauben.
Herstellerinformationen
Honeywell International Inc.
Praktische Hilfe
Vor der Verwendung
- Stellen Sie sicher, dass Sie das korrekte Ersatzteil (1021AB01) vorliegen haben.
- Verwenden Sie einen passenden Schraubendreher.
- Arbeiten Sie in einer sauberen, statisch sicheren Umgebung.
- Stellen Sie sicher, dass das Gerät ausgeschaltet ist.
Technische Daten in der Praxis
- Drehmoment Batterieplatte
- 0,34 Nm (3,00 lbf-in) für die 3 Schrauben der inneren Halteplatte.
- Drehmoment Abdeckung
- 0,90 Nm (8,00 lbf-in) für die 6 Schrauben der äußeren Abdeckung.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Reihenfolge der Schraubenentfernung und -befestigung.
- Achten Sie auf die korrekte Kabelführung beim Einsetzen der neuen Batterie.
Modellkompatibilität
- Dieses Ersatzteil ist ausschließlich für das Honeywell Thor CV31 bestimmt.
