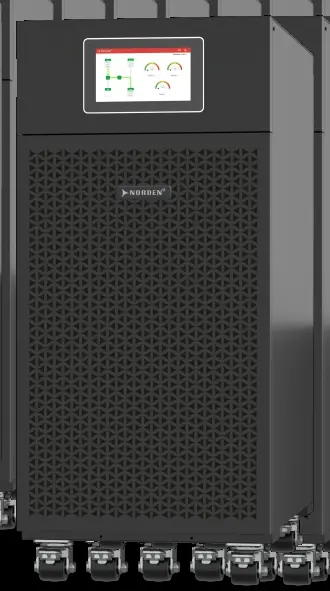

Technische Daten der NORDEN Maxion Series 10-150KVA Modularen USV

Technische Spezifikationen und Leistungsmerkmale der NORDEN Maxion Series 10-150KVA Modularen USV. Übersicht zu Eingangs-/Ausgangsdaten, Batterieeigenschaften und Modellvarianten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Spezifikationen für die NORDEN Maxion Series 10-150KVA Modulare USV. Es dient als Referenz für die Leistungsdaten, Umgebungsbedingungen und Modellvarianten des Systems.

Hauptmerkmale

Skalierbarkeit und Redundanz
Hoher Ausgangsleistungsfaktor
Digitale Steuerung mit 10-Zoll-Touch-LCD
Hot-swappable Leistungsmodule
Unterstützung für Lithium-Batterien
Kompaktes Design

Technische Spezifikationen

Eingang: 3-Phasen-System (3P+N+PE), Nennspannung 380/400/415VAC, Frequenz 50/60Hz, Eingangsleistungsfaktor >0,99.

Ausgang: Nennspannung 380/400/415VAC, Frequenz 50/60Hz, Spannungsgenauigkeit ±1,0%, THDu <1% bei linearer Last.

Umgebung und Betrieb: Betriebstemperatur 0-40°C, Lagertemperatur 25-70°C, Luftfeuchtigkeit 0-95% (nicht kondensierend), Geräuschpegel 65dB bei 100% Last.

Abmessungen und Standards

Die Module sind in verschiedenen Konfigurationen erhältlich. Die Schutzart beträgt IP20. Das System unterstützt USB, RS232, RS485 und Trockenkontakt-Schnittstellen für die Kommunikation.

Praktische Hilfe

Typische Probleme

Überlastung

Das System toleriert 110% Last für längere Zeit, 125% für 5 Minuten und 150% für 1 Sekunde.

Eingangsspannungsbereich

Der Bypass-Spannungsbereich liegt bei -40% bis +25%.

Vor der Verwendung

Prüfen Sie, ob die Netzspannung den Spezifikationen (380/400/415VAC) entspricht.
Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 und 40°C liegt.
Überprüfen Sie die Lastanforderungen, um das passende Modul (10kW, 20kW oder 25kW) zu wählen.
Stellen Sie sicher, dass eine ausreichende Belüftung für den Betrieb gewährleistet ist.
