Bedienungsanleitung für EATON Castle 1-3K G2 Online-USV
Schnellstartanleitung und Benutzerhandbuch für die EATON Castle 1-3K G2 Online-USV. Erfahren Sie alles über Installation, Anschluss, LCD-Bedienung, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die EATON Castle 1-3K G2 Online-USV-Serie. Vor der Installation und Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät enthält gefährliche Hochspannungen und darf nur von qualifiziertem Personal gewartet werden. Stellen Sie sicher, dass das Gerät in einer trockenen, gut belüfteten Umgebung installiert wird, wobei ein Freiraum von mindestens 25 cm an allen Seiten für die Belüftung eingehalten werden muss.
Produktübersicht
Die Castle 1-3K G2 Serie umfasst sowohl Tower-Modelle (C-1000FG2, C-2000FG2, C-3000FG2) als auch Rack-Modelle (C-1000RM, C-2000RM, C-3000RM). Es handelt sich um eine Online-Doppelwandler-USV mit einphasigem Eingang und Ausgang.
Installation

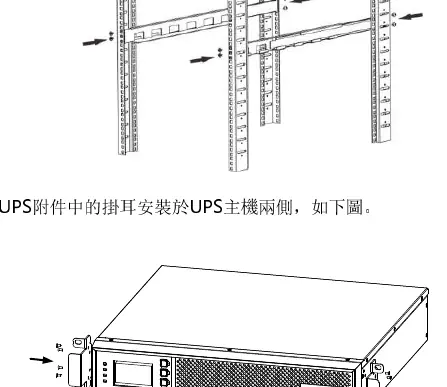

Rack-Montage: Verwenden Sie das optionale Schienenset. Installieren Sie die M5-Käfigmuttern im Schrank, befestigen Sie die Schienen und schieben Sie die USV in das Rack. Sichern Sie das Gerät mit Schrauben.
Verkabelung:
- Eingang: Schließen Sie das Netzkabel an eine geerdete Steckdose an. Achten Sie auf die korrekte Erdung.
- Ausgang: Schließen Sie die zu schützenden Geräte an die Ausgangsbuchsen oder den Klemmenblock an. Achten Sie darauf, die Nennstromkapazität nicht zu überschreiten.
- Batterie: Externe Batteriemodule müssen die gleiche Spannung wie die USV haben.
Bedienung und LCD-Anzeige
Das LCD-Display zeigt Eingangs-/Ausgangsspannung, Frequenz, Batteriestatus und Last an. Die Tasten ermöglichen das Ein-/Ausschalten (3 Sekunden gedrückt halten), das Scrollen durch Menüs, das Durchführen von Batterietests und das Stummschalten von Alarmen.
Betriebsmodi
- Netzmodus: Die USV wandelt den Netzstrom in sauberen Ausgangsstrom um.
- Batteriemodus: Bei Stromausfall oder Netzstörungen übernimmt die Batterie die Versorgung.
- Bypass-Modus: Die Last wird direkt über das Stromnetz versorgt (keine USV-Schutzfunktion).
Wartung und Pflege
Die Batterie ist ein Verschleißteil. Es wird empfohlen, die Batterie alle 4 bis 6 Monate zu entladen und wieder aufzuladen. Bei längerer Nichtbenutzung sollte die Batterie alle 6 Monate geladen werden. Halten Sie die Lüftungsschlitze frei von Staub.
Fehlerbehebung
Bei Fehlern zeigt das LCD einen Fehlercode an. Häufige Codes sind 01 (Startfehler), 10 (Ausgangskurzschluss) oder 23 (Übertemperatur). Überprüfen Sie bei Fehlern die Last, die Belüftung und die Batterieverbindungen, bevor Sie den Kundendienst kontaktieren.
Herstellerinformationen
Eaton
Praktische Hilfe
Typische Probleme
Fehlercode 01: Gerät startet nicht
Batteriespannung niedrig. Überprüfen Sie die Batterie oder kontaktieren Sie den Lieferanten.
Fehlercode 10: Ausgangskurzschluss
Schalten Sie die USV aus, entfernen Sie das kurzgeschlossene Gerät und starten Sie die USV neu.
Fehlercode 23: Übertemperatur
Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Schalten Sie das Gerät aus und lassen Sie es 10 Minuten abkühlen.
Batteriesymbol blinkt
Batterie ist nicht angeschlossen oder Spannung zu niedrig. Überprüfen Sie die Anschlüsse.
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass 25 cm Freiraum für die Belüftung vorhanden sind.
- Laden Sie die Batterie vor der ersten Inbetriebnahme 10 Stunden lang auf.
- Überprüfen Sie, ob die Eingangsspannung mit den Spezifikationen übereinstimmt.
- Stellen Sie sicher, dass alle Kabel fest sitzen.
Technische Daten in der Praxis
- Online-Doppelwandler
- Bietet höchste Schutzstufe durch kontinuierliche Umwandlung von AC zu DC und zurück zu AC.
- Nennleistung
- Verfügbar in 1kVA, 2kVA und 3kVA Modellen.
- Eingangsspannungsbereich
- 99-137Vac (±5Vac) für den Normalbetrieb.
Abbildungen und Diagramme

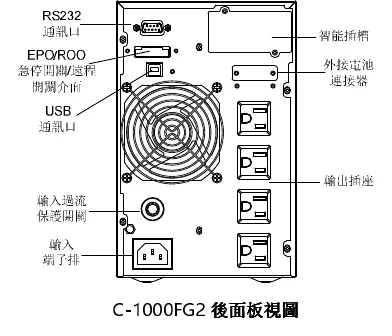

- Die Rückseite zeigt den RS232-Port, USB-Port, EPO/ROO-Schnittstelle, Lüfter, Eingangssicherung und Ausgangsbuchsen.

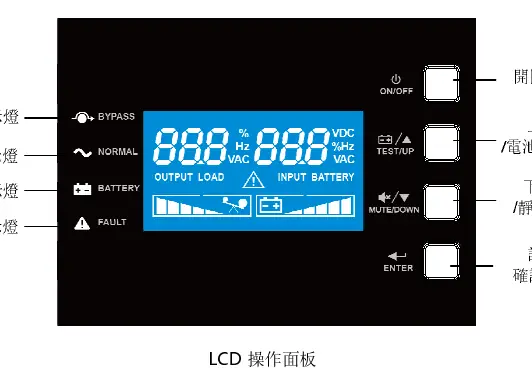

- Das LCD-Display zeigt den Status von Eingang, Ausgang, Batterie und Last an.
Modellkompatibilität
- Unterstützt Rack- und Tower-Installation.
- Kompatibel mit WinPower-Software zur Überwachung.
- Nicht für HID-USB-Betriebsmodus geeignet.
