Installationsanleitung für Danfoss EKE 2U Back-up-Stromversorgungsmodul

Erfahren Sie, wie Sie das Danfoss EKE 2U Back-up-Stromversorgungsmodul installieren, verdrahten und konfigurieren. Dieser Leitfaden enthält technische Daten, Montageanweisungen für DIN-Schienen und Parameter-Einstellungen für die Steuerung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Danfoss EKE 2U ist ein optionales Energiespeichermodul, das bei Stromausfällen Energie für Steppermotor-Controller bereitstellt, um das Schließen elektronischer Ventile zu gewährleisten. Es ist für die Verwendung mit Danfoss EKE- und MCX-Controllern konzipiert. Die Installation muss durch qualifiziertes Personal erfolgen.

Produktbeschreibung

Das Modul verfügt über eine State of Health (SOH)-Funktion, die Rückmeldungen über den Status (Bereit, Laden, Fehler) an den Controller sendet. Es unterstützt die Stromversorgung für bis zu zwei Ventile. Der Load Switch kann angepasst werden, um die abgegebene Energiemenge zu steuern.

Empfohlene Load Switch Positionen
Empfohlene Load Switch Positionen

Montage und Demontage

Das Gerät ist für die Montage auf einer 35-mm-DIN-Schiene vorgesehen.

Montage auf DIN-Schiene
Montage auf DIN-Schiene
  • Montage: Das Modul einfach auf die DIN-Schiene aufstecken und mit einem Stopper gegen Verrutschen sichern.
  • Demontage: Den Bügel an der Unterseite des Gehäuses vorsichtig ziehen, um das Modul zu lösen.

Verdrahtung und Anschlüsse

Beachten Sie beim Anschluss die folgenden Hinweise:

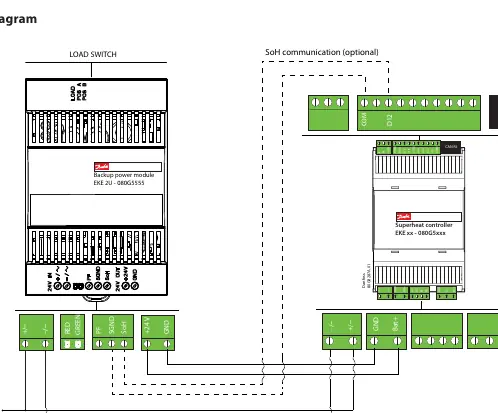

Schaltplan für den Anschluss des EKE 2U Moduls
Schaltplan für den Anschluss des EKE 2U Moduls
  • Trennen Sie Strom- und Batteriekabel von SOH-Kabeln, um elektromagnetische Störungen zu vermeiden.
  • Verwenden Sie Kupferkabel für Betriebstemperaturen über 75 °C.
  • Stellen Sie sicher, dass die maximale Kabellänge für Stromversorgung, Backup-Ausgang und digitale Ausgänge 5 Meter nicht überschreitet.
  • Das SOH-Signal sollte nicht geteilt werden; es sollte nur an einen EKE-Controller angeschlossen werden.

Konfiguration und Parameter

Vor der Konfiguration muss der Hauptschalter auf OFF stehen. Die wichtigsten Parameter in der EKE-Steuerung sind:

  • R012: Hauptschalter (muss vor Einstellungen auf OFF).
  • O022: DI2-Konfiguration (auf PWR-Backup-Status setzen, wenn SOH an DI2 angeschlossen ist).
  • A034: Batteriealarm (ON/OFF-Funktion).
  • U101: Auslesen der tatsächlichen Batteriespannung.
  • U115: Auslesen des Power-Backup-Status.

Technische Daten

  • Eingangsspannung: 24 V DC / 24 V AC (Bereich 20-40 V DC, 19-29 V AC).
  • Schutzart: IP 20.
  • Ladezeit: ca. 2,5 Minuten bei vollständig entladenem Zustand.
  • Betriebstemperatur: -25 °C bis +60 °C.
  • Lebensdauer: >90.000 Stunden bei 35 °C.

Sicherheitshinweise

  • Das Gerät darf nicht als Sicherheitsvorrichtung verwendet werden.
  • Verbinden Sie keine Ausgangssignale mit der Netzspannung, da dies den Controller dauerhaft beschädigt.
  • Installieren Sie das Gerät in einem Schaltschrank, in dem keine spannungsführenden Teile zugänglich sind.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Modul zeigt 'Failure' (Grün aus, Rot blinkt 1Hz)

Das Modul funktioniert nicht. Bei einem Stromausfall gibt es keine Garantie, dass die Ventile schließen.

Modul zeigt 'Replace' (Grün an, Rot an)

Das Backup-Modul muss ersetzt werden. Die Ventile können jedoch weiterhin betrieben werden.

Modul zeigt 'Charge' (Grün blinkt 1Hz, Rot aus)

Das Modul wird geladen. Der Controller darf die Ventile während dieses Vorgangs nicht betätigen.

Vor der Verwendung

  • Stellen Sie sicher, dass der Hauptschalter vor der Konfiguration auf OFF steht.
  • Prüfen Sie die Kompatibilität der Steuerung (Danfoss EKE oder MCX).
  • Verwenden Sie Kupferkabel für Betriebstemperaturen >75 °C.
  • Trennen Sie Strom- und Batteriekabel von SOH-Kabeln, um elektromagnetische Störungen zu vermeiden.
  • Stellen Sie sicher, dass die maximale Kabellänge 5 Meter nicht überschreitet.

Technische Daten in der Praxis

Nominale Eingangsspannung
24 V DC / 24 V AC (Bereich 20-40 V DC, 19-29 V AC).
Betriebstemperatur
-25 °C bis +60 °C.

Abbildungen und Diagramme

  • Das Schaltbild auf Seite 1 zeigt den Anschluss des EKE 2U an die Steuerung, einschließlich der SOH-Kommunikation und des Load Switch.
  • Die Montage erfolgt durch Einrasten auf einer 35-mm-DIN-Schiene.

Modellkompatibilität

  • Kompatibel mit Danfoss EKE-Serie und MCX-Controllern.
  • Unterstützt Danfoss Steppermotor-Ventile wie ETS 6, ETS, KVS, ETS Colibri, CCMT.
