Installations- und Bedienungsanleitung für USV Vertiv Liebert GXE 1-3kVA

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Installationshinweise für die USV-Serie Vertiv Liebert GXE 1-3kVA. Vor der Installation müssen alle externen Überstromschutzeinrichtungen geöffnet (ausgeschaltet) sein. Die USV sollte in einer kontrollierten Umgebung installiert werden, fern von Wasser, direkter Sonneneinstrahlung oder Wärmequellen. Vor der Inbetriebnahme wird empfohlen, die Batterien mindestens 3 Stunden lang zu laden.

Produktbeschreibung

Die Vertiv Liebert GXE ist eine kompakte Online-USV, die eine saubere Sinusspannung liefert. Sie schützt empfindliche Geräte vor Datenverlust und Schäden bei Stromausfällen oder Spannungsschwankungen. Die Serie umfasst verschiedene Modelle mit Leistungen von 1000 VA bis 3000 VA, die sowohl als Tower- als auch als Rack-Variante erhältlich sind.

Installation

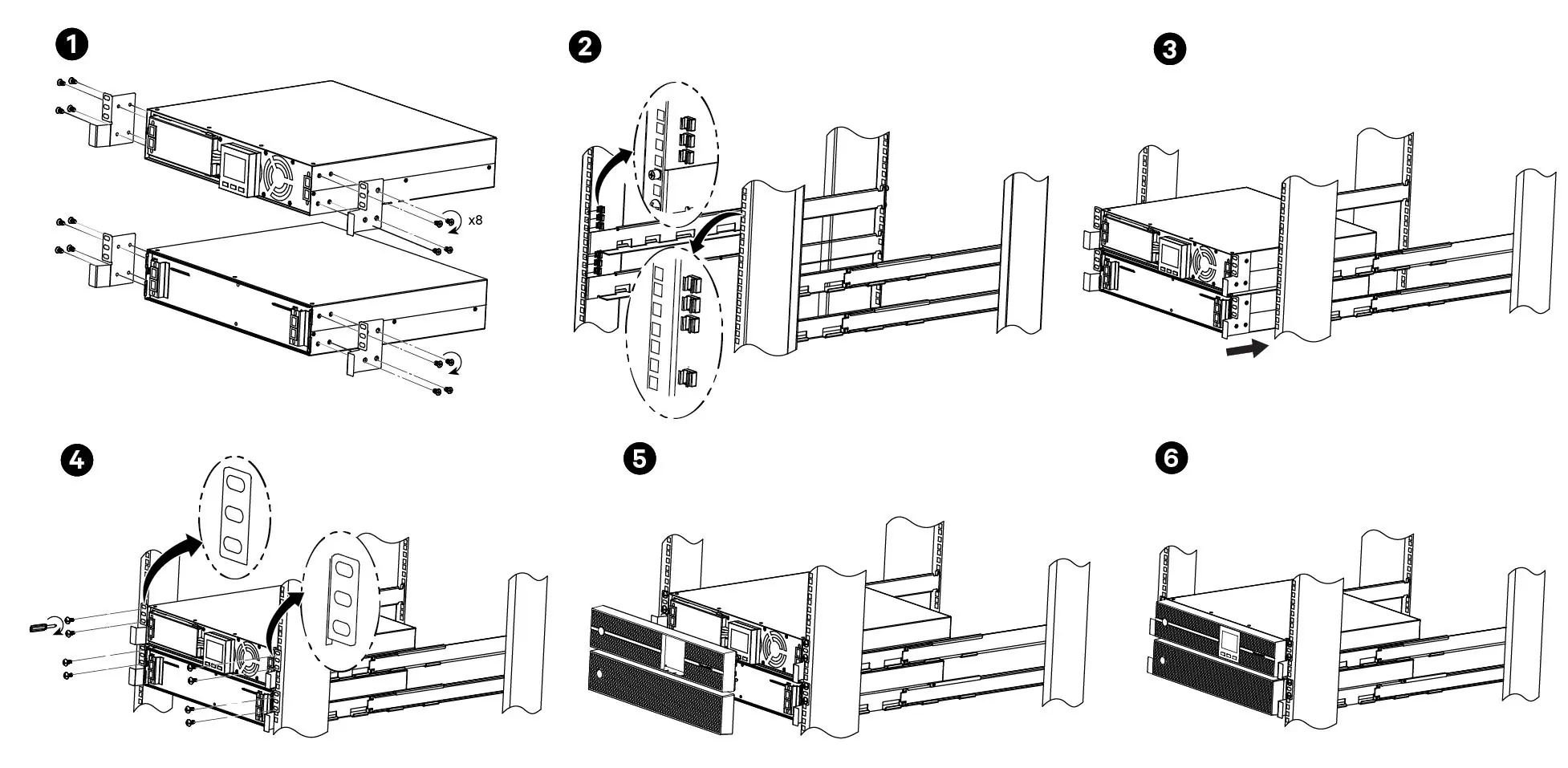

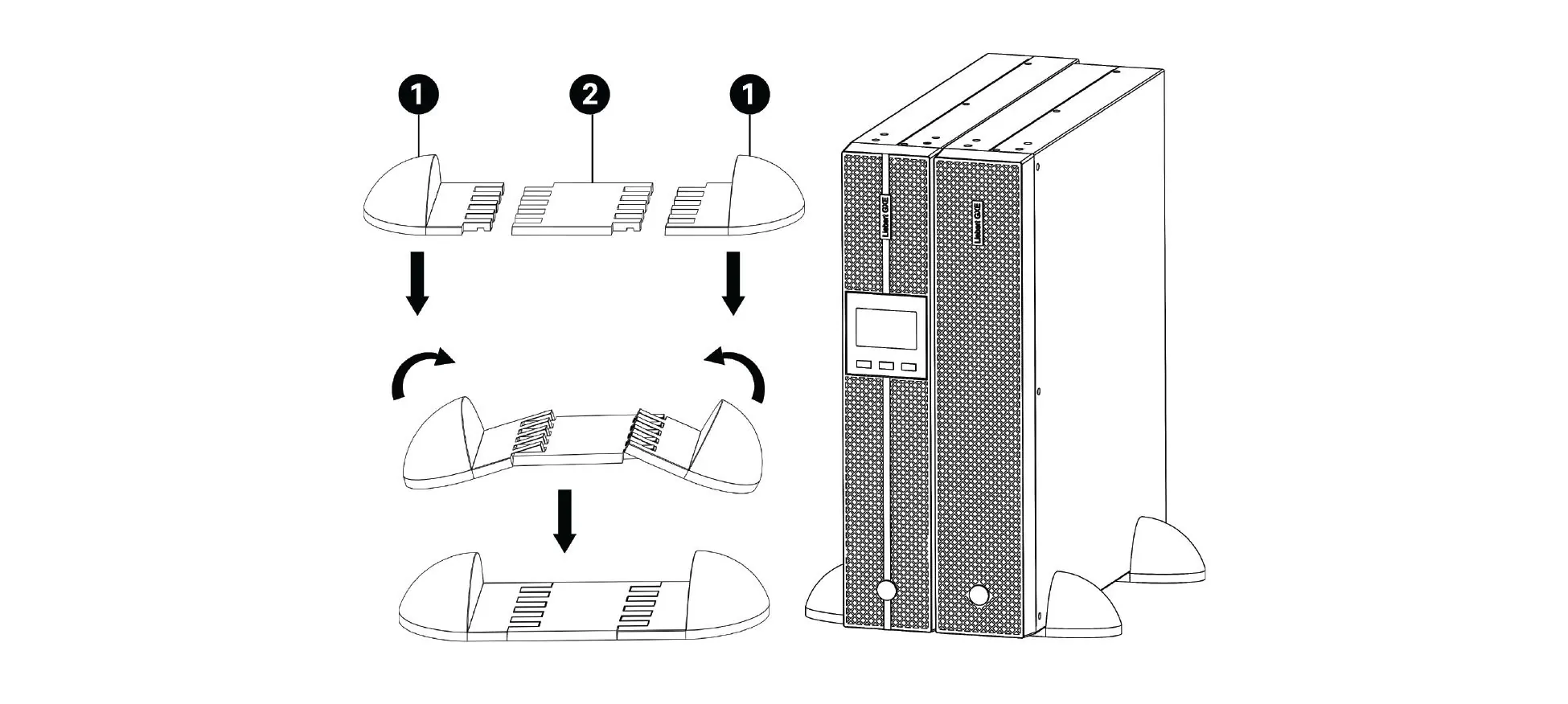

Die USV kann als Tower oder im Rack montiert werden. Achten Sie auf ausreichende Belüftung: mindestens 100 mm Freiraum an der Vorderseite und 300 mm an der Rückseite und den Seiten. Bei der Rack-Montage sollte die USV möglichst weit unten im Rack installiert werden, um ein Umkippen zu vermeiden. Externe Batteriekabinette (EBCs) können parallel angeschlossen werden, um die Laufzeit zu verlängern.

Bedienung der USV

Die USV wird über das Bedienfeld an der Vorderseite gesteuert. Der ON/Mute-Knopf dient zum Einschalten und Stummschalten des Alarms. Über das LCD-Display können verschiedene Parameter wie Eingangs-/Ausgangsspannung, Frequenz und Batteriestatus überwacht werden. Die USV verfügt über verschiedene Betriebsmodi, darunter Normalmodus, Batteriemodus, Bypass-Modus und ECO-Modus.

Wartung und Batteriewechsel

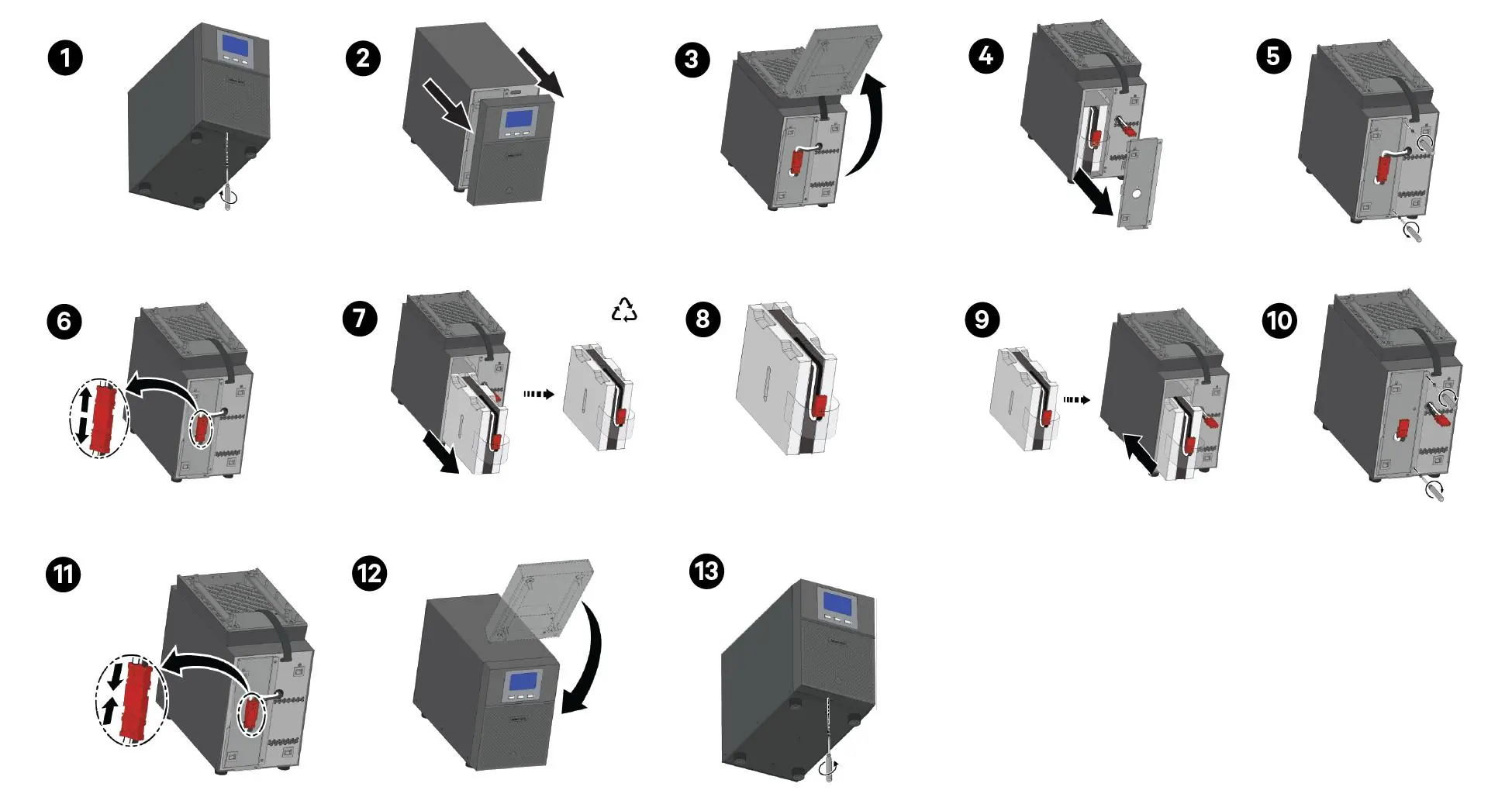

Die internen Batterien sind vom Benutzer austauschbar (Hot-Swap). Vor dem Austausch müssen alle Stromquellen getrennt werden. Verwenden Sie nur die in der Anleitung spezifizierten Ersatzbatteriekits. Die Batterien sollten alle 6 Monate überprüft werden. Bei längerer Lagerung ist eine regelmäßige Nachladung gemäß der Tabelle im Handbuch erforderlich.

Fehlerbehebung

Bei Problemen zeigt das LCD-Display Fehlercodes an. Häufige Probleme wie Überlastung oder Kurzschluss können durch Reduzierung der Last oder Überprüfung der Verkabelung behoben werden. Bei internen Fehlern (z. B. Bus-Fehler) sollte der technische Support von Vertiv kontaktiert werden.

Technische Daten

Die USV-Serie unterstützt Eingangsspannungen von 220-240 VAC. Der Wirkungsgrad im Online-Modus liegt je nach Modell zwischen 89% und 91%. Die Betriebstemperatur sollte zwischen 0 °C und 40 °C liegen. Detaillierte Laufzeiten bei verschiedenen Lasten sind in den Tabellen am Ende des Dokuments aufgeführt.
