Bedienungsanleitung für Mastfuyi 18DF AC-Spannungsprüfer

Erfahren Sie, wie Sie den Mastfuyi 18DF AC-Spannungsprüfer sicher bedienen. Diese Anleitung enthält Informationen zu Funktionen, technischer Spezifikation, Batteriewechsel und Sicherheitshinweisen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Mastfuyi 18DF ist ein berührungsloser AC-Spannungsprüfer für Spannungen von 12V bis 1000V. Er verfügt über eine NCV-Funktion, eine integrierte Taschenlampe und wird mit zwei 1,5V AAA-Batterien betrieben. S. 1

Wichtigste Schritte

Einschalten: Taste ca. 1 Sekunde gedrückt halten. S. 1
Batteriewechsel: Batteriefach auf der Rückseite öffnen und 2x 1.5V AAA Batterien einlegen. S. 1

Erste Inbetriebnahme

Batterien einlegen, einschalten und an einer bekannten Spannungsquelle testen. S. 1

Probleme und Lösungen

Keine Reaktion

Batterien prüfen oder ersetzen.

S. 1

Wartung und Reset

Reinigung: Mit einem trockenen Tuch abwischen. S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannungsbereich	12-1000V	Messbereich für Wechselspannung	S. 1
Batterie	2x 1.5V AAA	Stromversorgung	S. 1

Wo es im PDF steht

Bedienungsanleitung S. 1

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Mastfuyi 18DF ist ein AC-Spannungsprüfer zur berührungslosen Erkennung von Wechselspannung. Diese Anleitung beschreibt die Inbetriebnahme, die Bedienung der NCV-Funktion (berührungslose Spannungserkennung) sowie wichtige Sicherheitshinweise für den Betrieb. Das Gerät ist für den Einsatz in Innenräumen konzipiert und erfordert zwei 1,5V AAA-Batterien.

Produktbeschreibung und Aufbau

Das Gerät besteht aus folgenden Komponenten:

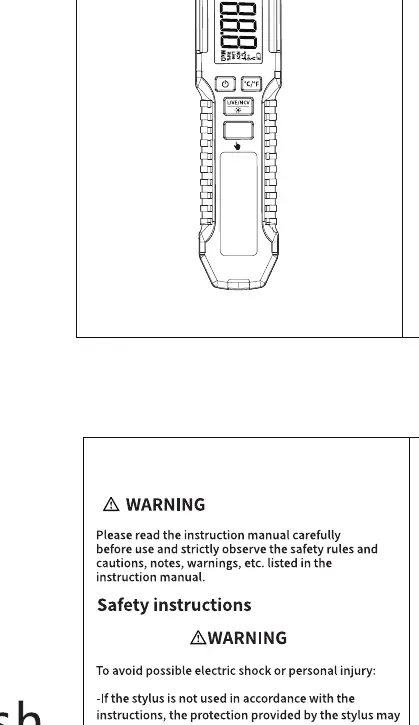

Aufbau des Mastfuyi 18DF Spannungsprüfers

Prüfspitze: Zur Kontaktierung der Spannungsquelle.
Taschenlampe: Integrierte LED zur Beleuchtung des Messbereichs.
NCV-Sensor: Zur berührungslosen Spannungserkennung.
Display: Anzeige der Messergebnisse.
Tasten: Ein-/Ausschalter, Umschaltung der Messmodi und Steuerung der Taschenlampe.

Bedienung

Ein- und Ausschalten: Drücken Sie die Ein-/Aus-Taste für ca. 1 Sekunde, um das Gerät einzuschalten. Das Display leuchtet auf. Zum Ausschalten halten Sie die Taste erneut gedrückt.

Berührungslose Spannungserkennung (NCV): Nach dem Einschalten befindet sich das Gerät im NCV-Modus. Wenn der NCV-Sensor eine Wechselspannung erkennt, ertönt ein Signal und die Anzeige leuchtet auf. Die Intensität des Signals zeigt die Stärke der Spannung an.

Taschenlampe: Drücken Sie die entsprechende Taste, um die Taschenlampe ein- oder auszuschalten.

Wartung und Batteriewechsel

Wenn das Display schwach leuchtet oder das Symbol für niedrigen Batteriestand erscheint, müssen die Batterien gewechselt werden. Öffnen Sie das Batteriefach auf der Rückseite, legen Sie zwei neue 1,5V AAA-Batterien unter Beachtung der Polarität ein und schließen Sie das Fach wieder. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Sicherheitshinweise

Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
Prüfen Sie das Gerät vor der Verwendung an einer bekannten Spannungsquelle.
Halten Sie das Gerät nicht in der Nähe von Hochspannungsquellen, die die Spezifikationen überschreiten.
Beachten Sie die lokalen Sicherheitsvorschriften.
Das Gerät ist für den Innenbereich konzipiert.

Praktische Hilfe

Typische Probleme

Keine Reaktion des Stiftes

Prüfen Sie, ob das Gerät eingeschaltet ist und ob die Batterien korrekt eingelegt sind.

Ungenaue Messung

Stellen Sie sicher, dass die Umgebungstemperatur und Luftfeuchtigkeit innerhalb der angegebenen Spezifikationen liegen.

Vor der Verwendung

Batterien (2x 1.5V AAA) korrekt einlegen.
Gerät einschalten.
Funktion an einer bekannten Spannungsquelle testen.
Sicherstellen, dass das Gehäuse unbeschädigt ist.

Technische Daten in der Praxis

Spannungsbereich: Erkennt Wechselspannungen im Bereich von 12V bis 1000V.
Sicherheitsstufe: CAT III 300V, geeignet für Standard-Elektroinstallationen.
Betriebstemperatur: Das Gerät funktioniert zuverlässig zwischen 0°C und 40°C.

Abbildungen und Diagramme

Die Prüfspitze dient zur direkten Kontaktierung.
Der NCV-Sensor befindet sich an der Spitze für berührungslose Messungen.
Die Taschenlampe befindet sich an der Vorderseite zur Beleuchtung.

Modellkompatibilität

Nur für Wechselspannung (AC) geeignet.
Nicht für den Einsatz im Freien bei extremen Wetterbedingungen vorgesehen.
