Bedienungsanleitung für Fluke 15B+/17B+/18B+ Digitalmultimeter
Vollständiges Handbuch für die Fluke 15B+, 17B+ und 18B+ Digitalmultimeter. Enthält Anleitungen zu Messungen, Wartung, Batteriewechsel und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Fluke 15B+/17B+/18B+ sind digitale Multimeter für AC/DC-Spannungs-, Strom-, Widerstands-, Kapazitäts- und Frequenzmessungen. Das 17B+ bietet zusätzlich Temperaturmessung, das 18B+ einen LED-Test. S. 5
Wichtigste Schritte
- Spannung messen S. 9
- Strom messen S. 10
- Batteriewechsel S. 15
Erste Inbetriebnahme
- Batterien einlegen, Drehschalter auf gewünschte Funktion stellen, Messleitungen in die entsprechenden Buchsen stecken. S. 6, 15
Probleme und Lösungen
Sicherung defekt
Drehschalter auf Widerstand, Messleitung in VΩ und A/mA Buchse stecken. Wenn OL, Sicherung defekt.
S. 14Wartung und Reset
- Auto Power Off deaktivieren: Halten Sie beim Einschalten die Taste gedrückt, bis PoFF erscheint. S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Display | 4000 counts | Auflösung | S. 16 |
| Batterielebensdauer | 500 Stunden | Minimum ohne Last | S. 16 |
Wo es im PDF steht
- Sicherheit und Übersicht S. 1, 5, 6
- Messungen S. 7, 8, 9, 10
- Spezifikationen S. 16, 17, 18, 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Fluke 15B+, 17B+ und 18B+ sind digitale Multimeter mit 4000-Count-Anzeige. Diese Anleitung gilt für alle drei Modelle, wobei Abbildungen in der Regel das 17B+ zeigen. Das Gerät schaltet sich nach 20 Minuten Inaktivität automatisch aus. Die Hintergrundbeleuchtung schaltet sich nach 2 Minuten aus.
Produktübersicht und Anschlüsse
Das Gerät verfügt über vier Hauptanschlüsse:
- A: Eingang für Strommessungen bis 10 A.
- mA μA: Eingang für Mikro- und Milliampere-Messungen bis 400 mA.
- COM: Gemeinsamer Rückleiter für alle Messungen.
- VΩ: Eingang für Spannung, Widerstand, Durchgang, Dioden, Kapazität, Frequenz, Temperatur (nur 17B+) und LED-Test (nur 18B+).
Messungen durchführen
Vor jeder Messung von Widerstand, Durchgang, Kapazität oder Dioden muss die Stromversorgung des zu prüfenden Schaltkreises unterbrochen und alle Hochspannungskondensatoren entladen werden.
Spannungs- und Strommessung

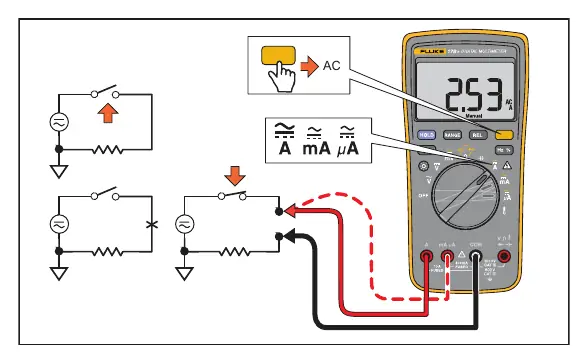

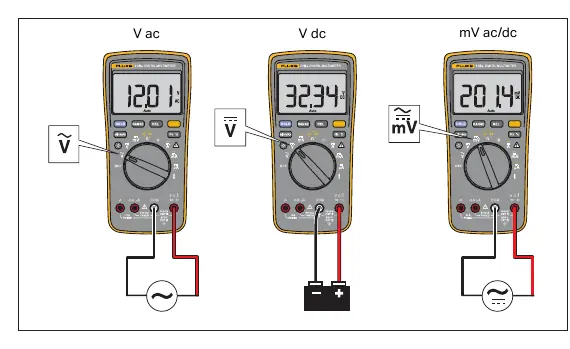

Wählen Sie mit dem Drehschalter die entsprechende Funktion (AC oder DC). Bei Strommessungen muss das Multimeter in Reihe zum Stromkreis geschaltet werden. Verwenden Sie für Strommessungen die entsprechenden A- oder mA/μA-Buchsen.
Widerstand und Durchgang
Wählen Sie die Widerstandsfunktion. Bei der Durchgangsprüfung ertönt ein Signalton, wenn der Widerstand unter 70 Ω liegt.
Spezielle Funktionen
- 17B+: Bietet zusätzlich relative Messungen, MIN/MAX-Modus, Temperaturmessung und eine Warn-LED für gefährliche Spannungen.

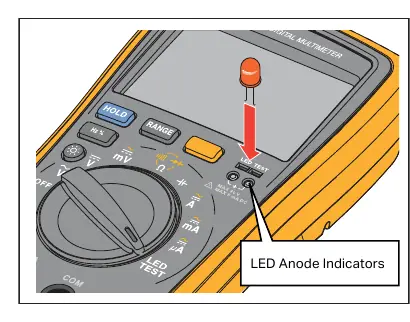

- 18B+: Bietet zusätzlich einen LED-Test-Sockel zur Prüfung von Leuchtdioden.
Wartung und Instandhaltung
Das Gerät erfordert nur minimale Wartung. Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel.
Batterie- und Sicherungswechsel

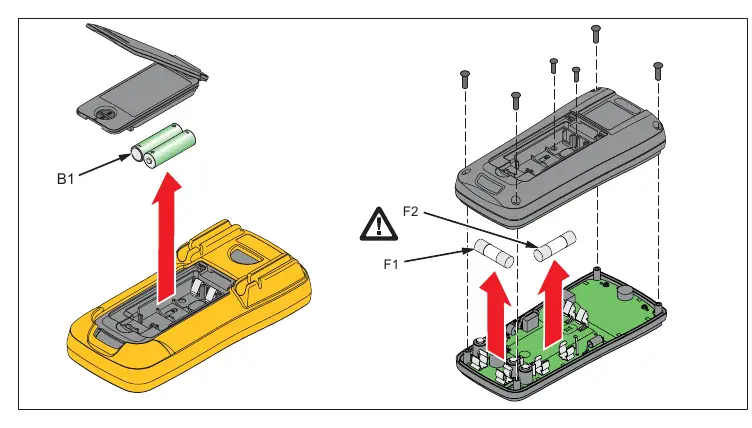

Wenn das Batteriesymbol im Display erscheint, müssen die Batterien ersetzt werden. Zum Wechseln der Batterien oder Sicherungen muss das Gehäuse geöffnet werden. Trennen Sie vorher unbedingt alle Messleitungen.
Sicherungen prüfen
Sie können die Sicherungen testen, indem Sie den Drehschalter auf Widerstand stellen und eine Messleitung zwischen der VΩ-Buchse und der A- bzw. mA/μA-Buchse verbinden. Zeigt das Display OL an, ist die Sicherung defekt.
Technische Daten
Das Gerät bietet eine Auflösung von 4000 Counts. Die Batterielebensdauer beträgt mindestens 500 Stunden (ohne Last). Die Genauigkeit ist für 1 Jahr nach der Kalibrierung bei 18 °C bis 28 °C spezifiziert.
Praktische Hilfe
Typische Probleme
Display zeigt OL
Messbereich überschritten oder offener Stromkreis. Prüfen Sie die Verbindung oder wählen Sie einen höheren Bereich.
Batteriesymbol erscheint
Batterien sind schwach und müssen umgehend ersetzt werden.
Keine Messung möglich
Prüfen Sie, ob die Messleitungen in den korrekten Buchsen stecken und ob die Sicherungen intakt sind.
Vor der Verwendung
- Sichtprüfung der Messleitungen auf Beschädigungen
- Batteriestand prüfen
- Korrekte Buchsenwahl für die geplante Messart
- Sicherungen auf Durchgang prüfen, falls Strommessungen fehlschlagen
Technische Daten in der Praxis
- CAT III 600V
- Sicherheitskategorie für Messungen in elektrischen Anlagen.
- 10 A duty cycle
- Bei 10 A Messung: <7 Minuten an, 20 Minuten aus.
Abbildungen und Diagramme
- Anschlüsse für Strom, Spannung und Widerstand
- LED-Test-Sockel (nur 18B+)
- Batterie- und Sicherungsfach
Modellkompatibilität
- 17B+ bietet Temperaturmessung und MIN/MAX-Modus.
- 18B+ bietet LED-Test-Funktion.
- Alle Modelle unterstützen AC/DC-Spannungs- und Strommessung.
