Bedienungsanleitung für Link Tech PowerLink V5

Schnellstartanleitung und Konfigurationshandbuch für den Link Tech PowerLink V5. Erfahren Sie, wie Sie das Gerät einrichten, auf das Web-Interface zugreifen, WLAN konfigurieren und Firmware-Updates durchführen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der PowerLink V5 wird über den Schieberegler (WiFi oder WiFi+PoE) eingeschaltet. Der Zugriff auf das Web-Interface erfolgt über die IP 192.168.1.69 mit den Anmeldedaten root/geva. S. 1, 6, 7

Wichtigste Schritte

  • Werksreset durchführen S. 5
  • Firmware aktualisieren S. 19

Erste Inbetriebnahme

  • Schieberegler auf WiFi oder WiFi+PoE stellen und mit SSID www.linktechs.net verbinden. S. 2

Probleme und Lösungen

Ethernet-Kabel defekt

Blaue Eth-LED blinkt bei Half-Duplex.

S. 2, 5

Wartung und Reset

  • Reset-Taste für 30 Sekunden drücken für Werksreset. S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Batteriekapazität 7000 mAh Kapazität zum Laden externer Geräte S. 4
Abmessungen 96 x 44 x 97 mm Physische Größe des Geräts S. 4

Wo es im PDF steht

  • Hardware-Übersicht S. 1
  • Schnellstart S. 2
  • Firmware-Update S. 19
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Hardware-Komponenten des PowerLink V5 Seite 1 LAN-Schnittstellenkonfiguration Seite 10 Physische Einstellungen der Schnittstelle Seite 11 WLAN-Konfiguration Seite 13 Firmware-Update-Seite Seite 19 Cambium CPE Reversed Power Pin Out Seite 20

Wichtige Informationen aus der Anleitung

Der Link Tech PowerLink V5 ist ein vielseitiges Gerät, das als Powerbank, WLAN-Router und PoE-Versorgung (Power over Ethernet) dient. Diese Anleitung beschreibt die Hardware-Funktionen, die Netzwerkkonfiguration über das Web-Interface sowie Wartungsschritte wie Firmware-Updates.

Cambium CPE Reversed Power Pin Out
Cambium CPE Reversed Power Pin Out

Hardware-Übersicht

Das Gerät verfügt über folgende Bedienelemente und Anzeigen:

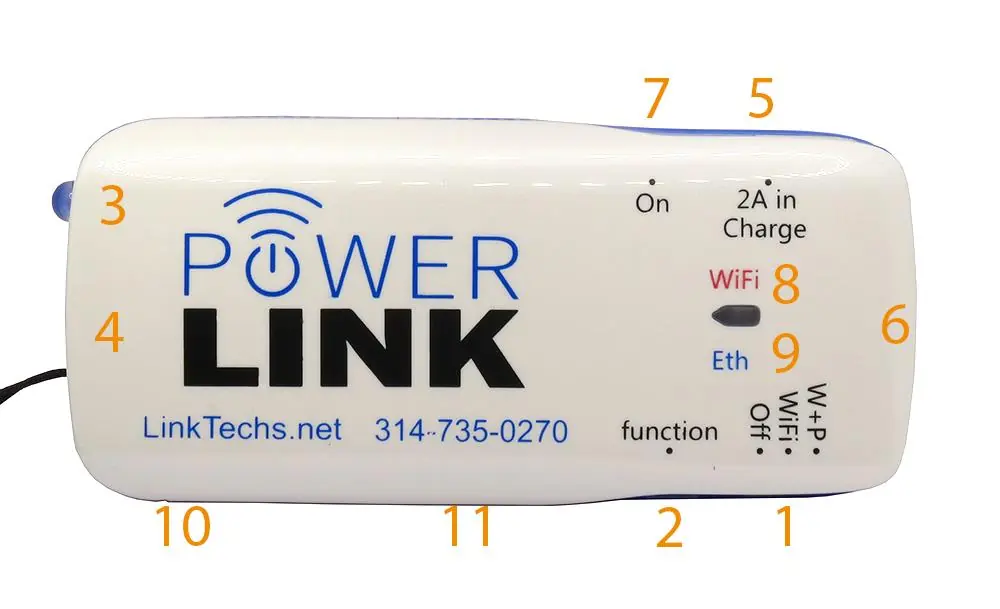

Hardware-Komponenten des PowerLink V5
Hardware-Komponenten des PowerLink V5
  • Power-Schieberegler (3 Positionen): Off (Powerbank-Modus), WiFi, WiFi + PoE.
  • Funktionstaste: Einmal klicken für Powerbank/Batterietest, Doppelklick zum Ausschalten, langer Klick für Licht.
  • Reset-Taste: Für Firmware-Updates (beim Start drücken) oder Werksreset (30 Sekunden halten).
  • LED-Anzeigen: Power (Orange), WiFi (Rot), Ethernet (Blau), Batterie-Indikator (4 rote LEDs).

Erste Schritte

Um das Gerät in Betrieb zu nehmen:

  1. Stellen Sie den Schieberegler auf WiFi oder WiFi + PoE.
  2. Verbinden Sie das Gerät über ein kurzes CAT5-Kabel mit dem CPE (LAN-Port).
  3. Verbinden Sie sich mit der SSID www.linktechs.net.
  4. Das Gerät bezieht in der Regel automatisch eine IP-Adresse via DHCP vom CPE.

Web-Interface und Konfiguration

Für erweiterte Einstellungen können Sie auf das Web-Interface zugreifen:

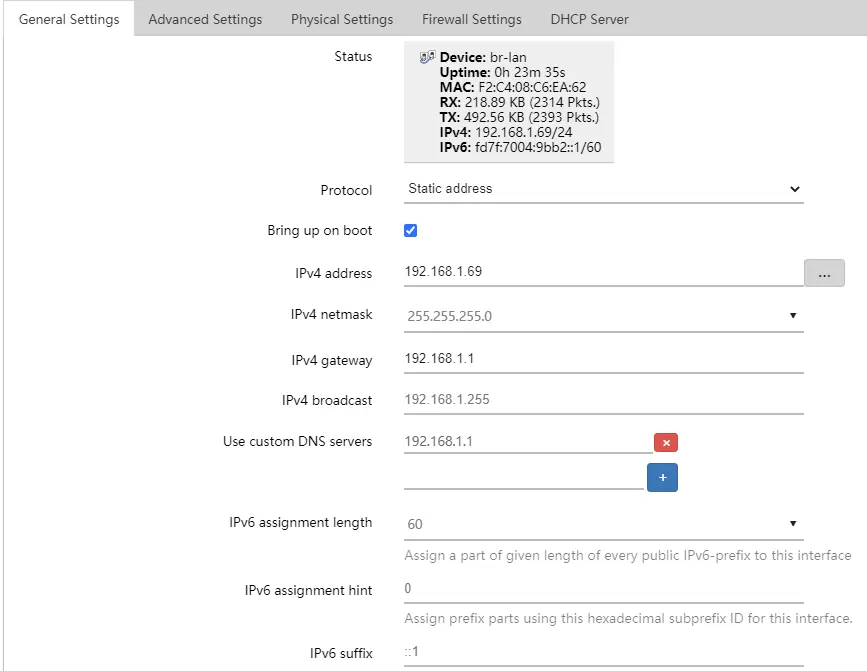

LAN-Schnittstellenkonfiguration
LAN-Schnittstellenkonfiguration
Physische Einstellungen der Schnittstelle
Physische Einstellungen der Schnittstelle
  • URL: http://192.168.1.69
  • Benutzername: root
  • Passwort: geva

Hier können Sie Netzwerkschnittstellen, WLAN-Einstellungen (SSID, Sicherheit), VLANs und Firewall-Regeln verwalten.

Drahtlose Netzwerke (WLAN)

Unter Network -> Wireless können Sie die WLAN-Schnittstellen konfigurieren. Sie können den Betriebsmodus (Access Point, Client, Ad-Hoc), den Kanal, die Kanalbreite und die Verschlüsselung (WPA2-PSK empfohlen) anpassen.

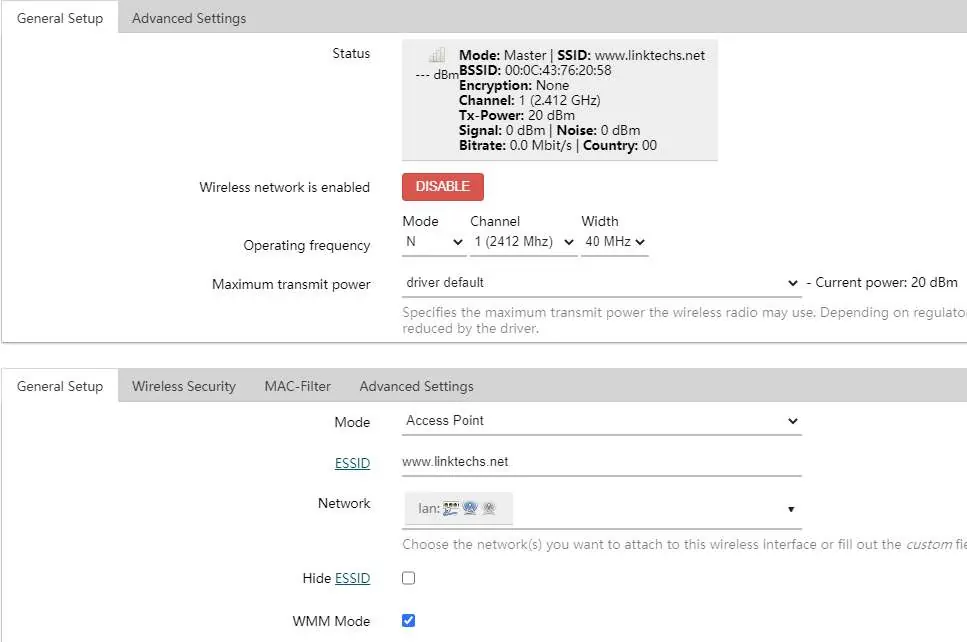

WLAN-Konfiguration
WLAN-Konfiguration

Firmware-Update

Es gibt drei Möglichkeiten, die Firmware zu aktualisieren:

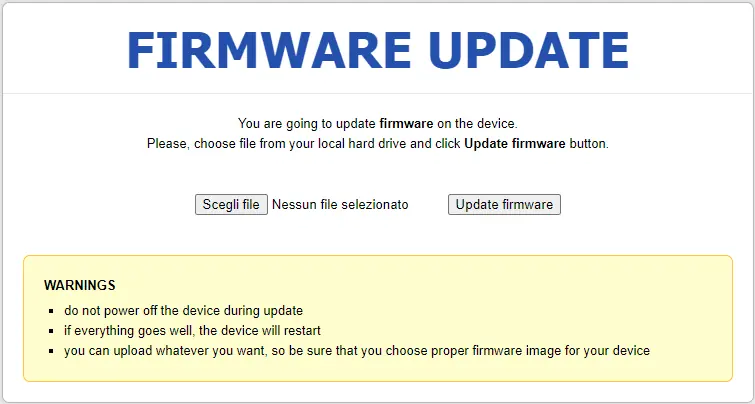

Firmware-Update-Seite
Firmware-Update-Seite
  • USB-Methode: USB-Stick (FAT32, max. 4GB) mit der Datei "BatteryPoE_at2.bin" einstecken, Gerät ausschalten, Reset-Taste drücken und Gerät einschalten.
  • Reset-Taste: Reset-Taste drücken, Gerät einschalten, bis die Power-LED blinkt, dann über http://192.168.1.69/index.html zugreifen.
  • Web-Interface: Über das Menü System -> Backup -> Update.

Technische Daten

  • Batterie: 7000 mAh
  • Chipsatz: MT7620 2.4GHz
  • Abmessungen: 96 x 44 x 97 mm
  • Gewicht: 140 g
  • Schutz: Kurzschluss-, Überlast- und Temperaturschutz

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.linktechs.net

Praktische Hilfe

Typische Probleme

Gerät ist über Web-Interface nicht erreichbar

Überprüfen Sie die IP-Adresse (Standard 192.168.1.69) und führen Sie ggf. einen Werksreset durch.

Blaue Ethernet-LED blinkt

Dies deutet auf eine fehlerhafte Verbindung oder Half-Duplex-Modus hin. Prüfen Sie das Kabel.

WLAN-Verbindung instabil oder nicht sichtbar

Prüfen Sie die Schalterstellung (muss auf WiFi oder WiFi+PoE stehen) und ob die WiFi-LED leuchtet.

Vor der Verwendung

  • Stellen Sie sicher, dass der Akku geladen ist.
  • Wählen Sie die korrekte Schalterposition (WiFi oder WiFi+PoE).
  • Verwenden Sie ein funktionierendes CAT5-Kabel für die Verbindung zum CPE.
  • Notieren Sie die Standard-Anmeldedaten (root/geva).

Abbildungen und Diagramme

  • Die Hardware-Übersicht zeigt die Positionen der Schalter, Tasten und Anschlüsse (USB-C, LAN, LEDs).
  • Die Pinbelegung des CAT5-Kabels ist für die korrekte PoE-Verkabelung entscheidend.
  • Das Web-Interface-Diagramm zeigt die Konfigurationsmaske für Netzwerkschnittstellen und WLAN.

Modellkompatibilität

  • Unterstützt Ubiquiti, Mikrotik, Cambium CPEs.
  • Für alte Cambium CPEs ist ein spezielles Kabel mit vertauschten Strom-Pins erforderlich.
  • Samba3 funktioniert nicht standardmäßig mit Windows 10.
