Bedienungsanleitung für Fluke 1550C/1555 Isolationsmessgerät

Erfahren Sie, wie Sie das Fluke 1550C/1555 Isolationsmessgerät sicher bedienen, Messungen durchführen, Ergebnisse speichern und das Gerät warten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Fluke 1550C/1555 ist ein Hochspannungs-Isolationsmessgerät zur Überprüfung von Schaltanlagen, Motoren und Kabeln mit Testspannungen bis zu 10.000 V. S. 19

Wichtigste Schritte

Test starten S. 39
Testspannung wählen S. 34, 35

Erste Inbetriebnahme

Gerät einschalten, Selbsttest abwarten, Testparameter einstellen, Leitungen anschließen. S. 27, 33

Probleme und Lösungen

Gerät zeigt 'UNSPEC' an

Einer der Grenzwerte (Kapazität, Widerstand, Strom) wurde überschritten.

S. 38

Wartung und Reset

Alle Testergebnisse löschen S. 44

Technische Daten

Parameter	Wert	Hinweis	Seiten
Testspannungen	250 V bis 10.000 V	Programmierbare Testspannungen	S. 19
Widerstandsmessbereich	200 kΩ bis 2 TΩ	Messbereich für Isolationswiderstand	S. 19

Wo es im PDF steht

Sicherheitshinweise S. 21, 22
Messverfahren S. 32, 33
Technische Daten S. 47, 48, 49

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

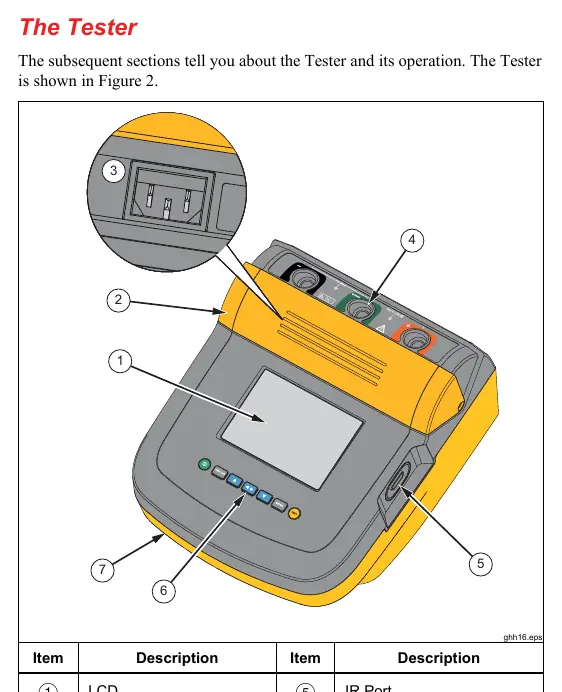

Übersicht des Fluke 1550C/1555 Isolationsmessgeräts

Seite 25

Seite 29

Seite 33

Wichtige Informationen aus der Anleitung

Das Fluke 1550C/1555 ist ein Hochspannungs-Isolationsmessgerät zur Validierung von allgemeinen Stromkreisen, Schaltanlagen, Motoren und Kabeln. Diese Anleitung beschreibt die sichere Inbetriebnahme, die Durchführung von Isolationsmessungen, die Verwendung der Guard-Klemme sowie die Datenspeicherung und -übertragung.

Sicherheitshinweise

Stellen Sie vor und nach jeder Messung sicher, dass keine gefährliche Spannung am Prüfling anliegt.
Trennen Sie den Stromkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie Widerstand oder Kapazität messen.
Verwenden Sie das Gerät nicht in Umgebungen mit explosiven Gasen, Dämpfen oder Staub.
Halten Sie Ihre Finger bei der Bedienung der Sonden hinter den Fingerschutzvorrichtungen.
Verwenden Sie das Gerät nicht in Verteilungssystemen mit Spannungen über 1100 V.

Das Gerät im Überblick

Das Gerät verfügt über ein großes LCD-Display, eine IR-Schnittstelle zur Datenübertragung und wird mit einem wiederaufladbaren 12-V-Bleiakku betrieben. Die Bedienung erfolgt über Tasten für Funktionen, Pfeiltasten zur Navigation, eine ENTER-Taste und eine dedizierte TEST-Taste.

Vorbereitung und Batterieladung

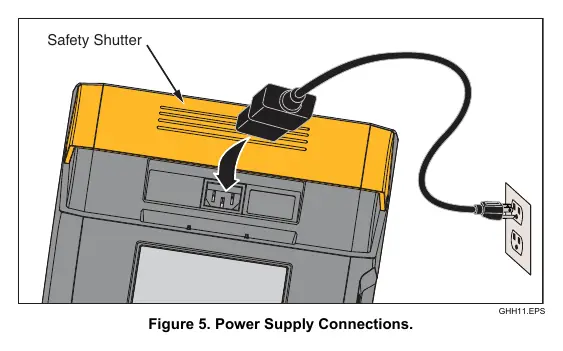

Das Gerät verwendet einen wiederaufladbaren 12-V-Bleiakku. Zum Laden:

Schalten Sie das Gerät aus.
Trennen Sie alle Testleitungen.
Öffnen Sie den Sicherheitsschieber, um den Stromanschluss freizulegen.
Verbinden Sie das Netzkabel mit dem Gerät und einer geeigneten Stromquelle.
Eine vollständige Ladung dauert typischerweise 12 Stunden.

Messungen durchführen

Für die meisten Messungen werden zwei Testleitungen verwendet. Für hochpräzise Messungen bei sehr hohen Widerständen kann die Guard-Klemme (G) verwendet werden, um Oberflächenleckströme zu eliminieren.

Isolationsmessung

Schalten Sie das Gerät ein und wählen Sie die gewünschte Testspannung (250 V bis 10.000 V).
Schließen Sie die Testleitungen an den Prüfling an.
Halten Sie die TEST-Taste für 1 Sekunde gedrückt, um die Messung zu starten.
Das Display zeigt den gemessenen Isolationswiderstand an.

Das Gerät unterstützt zudem Rampentests (lineare Spannungssteigerung), Zeitmessungen, Polarisationsindex (PI) und die dielektrische Absorptionsrate (DAR).

Datenspeicherung und -übertragung

Das Gerät kann bis zu 99 Testergebnisse speichern. Nach Abschluss eines Tests erscheint die Aufforderung "STORE RESULT?". Gespeicherte Daten können über die IR-Schnittstelle und die mitgelieferte FlukeView Forms Software auf einen PC übertragen werden.

Wartung und Reinigung

Das Gerät enthält keine vom Benutzer zu wartenden Teile. Reinigen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Praktische Hilfe

Typische Probleme

Gerät zeigt 'UNSPEC' an

Einer der Grenzwerte (Kapazität > 1 µF, Widerstand < 200 kΩ oder Strom < 50 µA) wurde überschritten.

Messwerte ungenau

Überprüfen Sie die Testleitungen auf Durchgang und Beschädigungen. Verwenden Sie bei sehr hohen Widerständen die Guard-Klemme.

Batterie entladen

Laden Sie das Gerät mit dem Netzkabel auf (ca. 12 Stunden). Vermeiden Sie extreme Temperaturen beim Laden.

Vor der Verwendung

Prüfen Sie die Testleitungen auf beschädigte Isolierung oder freiliegendes Metall.
Stellen Sie sicher, dass der Stromkreis spannungsfrei ist.
Entladen Sie alle Hochspannungskondensatoren im Prüfling.
Bestätigen Sie, dass keine gefährliche Spannung am Prüfling anliegt.
Stellen Sie sicher, dass die Testleitungen korrekt in die Eingangsanschlüsse eingesteckt sind.

Technische Daten in der Praxis

Testspannungen: 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10.000 V (modellabhängig).
Widerstandsmessbereich: 200 kΩ bis 2 TΩ.
Schutzklasse: CAT IV 600 V / CAT III 1000 V.
Betriebstemperatur: -20 °C bis 50 °C.

Abbildungen und Diagramme

Abbildung 6 & 7: Verwendung der Guard-Klemme zur Vermeidung von Oberflächenleckströmen bei Kabelmessungen.

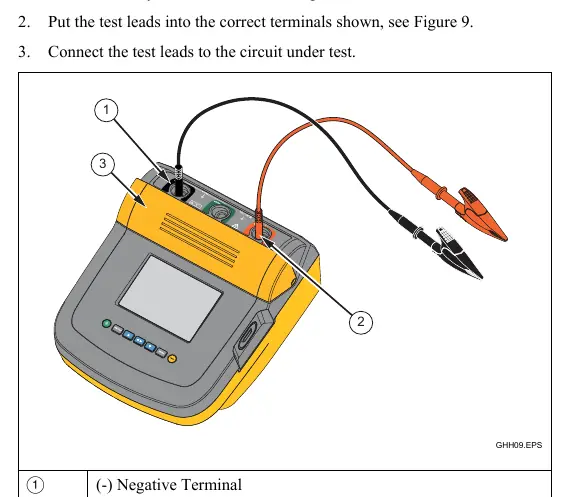

Abbildung 9: Korrekter Anschluss der Testleitungen an die Eingangsanschlüsse des Testers.
Abbildung 10: Darstellung des gemessenen Isolationswiderstands auf dem Display.

Modellkompatibilität

Nicht in Verteilungssystemen mit Spannungen über 1100 V verwenden.
Die Genauigkeit ist für 1 Jahr nach Kalibrierung spezifiziert.
