Zubehör-Leitfaden für Fluke 173X, 174X und 177X Serie

Dieser Leitfaden bietet eine umfassende Übersicht über kompatibles Zubehör für die Fluke 173X, 174X und 177X Serie, einschließlich Messleitungen, Stromzangen, Adaptern, Upgrades und Gehäusen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieser Leitfaden listet kompatibles Zubehör für die Fluke 173X, 174X und 177X Serie auf, einschließlich Messleitungen, Stromzangen, Adaptern, Upgrades und Gehäusen. S. 2, 3, 4

Wichtigste Schritte

  • Überprüfung der Kompatibilität S. 2, 3, 4

Probleme und Lösungen

Zubehör-Kompatibilität

Prüfen Sie die Spalte 'Compatability' in den Tabellen, um sicherzustellen, dass das Zubehör für Ihr spezifisches Modell (173X, 174X, 177X) geeignet ist.

S. 2, 3, 4

Technische Daten

Parameter Wert Hinweis Seiten
CAT IV 600V / CAT III 1000V Standard für viele Messleitungen Sicherheitsstandard für elektrische Messungen. S. 2, 3

Wo es im PDF steht

  • Einleitung und Kompatibilität S. 2
  • Messleitungen und Sonden S. 2
  • Stromzangen S. 3
  • Adapter, Upgrades und Gehäuse S. 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fluke Netzqualitätsanalysator Seite 2 Flexible Stromzange Seite 3 Fluke Netzqualitätsanalysator im Einsatz Seite 5

Wichtige Informationen aus dem Zubehör-Leitfaden

Dieser Leitfaden dient als Referenz für die Auswahl von Zubehör für die Fluke 173X, 174X und 177X Serie von Netzqualitätsanalysatoren und Energieloggern. Er hilft Benutzern, die Kompatibilität von Messleitungen, Stromzangen, Adaptern und anderem Zubehör mit ihrem spezifischen Gerät zu bestimmen.

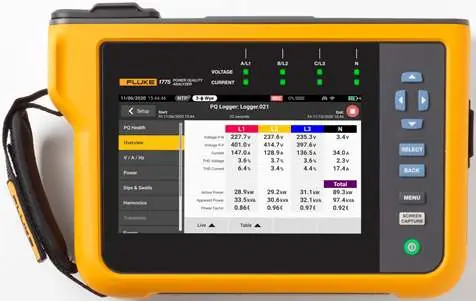

Fluke Netzqualitätsanalysator
Fluke Netzqualitätsanalysator
Fluke Netzqualitätsanalysator im Einsatz
Fluke Netzqualitätsanalysator im Einsatz

Kompatibilität der Geräte

Die Zubehörteile sind für verschiedene Geräteserien ausgelegt:

  • 173X: Bezieht sich auf die Modelle 1732, 1734, 1736 und 1738.
  • 174X: Bezieht sich auf die Modelle 1742, 1746 und 1748.
  • 177X: Bezieht sich auf die Modelle 1773, 1775 und 1777.
  • All: Kompatibel mit allen oben genannten Geräten.

Messleitungen und Sonden

Das Sortiment umfasst eine Vielzahl von Messleitungen und Sonden für unterschiedliche elektrische Umgebungen:

  • Dreiphasen-Spannungsleitungen: Verfügbar in 2m und 5m Länge, ausgelegt für CAT IV 600V / CAT III 1000V.
  • Stapelbare und nicht stapelbare Leitungen: Blaue Testleitungen mit 4mm Sicherheitssteckern.
  • Magnetische Sonden: Verschiedene magnetische Spitzen (schwarz oder rot/schwarz) für Spannungsleitungen erleichtern den Anschluss an Messpunkten.
  • Krokodilklemmen: Verschiedene Ausführungen wie Bucktooth, Large Alligator, Bus Bar und Retractable Clips für unterschiedliche Anschlussanforderungen.

Stromzangen

Es wird zwischen flexiblen und starren Stromzangen unterschieden:

Flexible Stromzange
Flexible Stromzange
  • Flexible Stromzangen (iFlex): Erhältlich in Längen von 12 bis 36 Zoll und Stromstärken von 1500A bis 6000A. Sie sind ideal für enge Platzverhältnisse.
  • Starre Stromzangen: Verschiedene Modelle für AC- und DC-Messungen (DC-Messungen oft nur bei 177X unterstützt). Dazu gehören Modelle wie i40s-EL, i400s-EL, 80i-2010s und i3000s.

Kabeladapter und Upgrades

Erweiterungsmöglichkeiten für die Geräte:

  • Adapter: BNC-Klemmenadapter, Hilfseingangsadapter, WLAN/BLE-Adapter und externe Antennen.
  • Upgrades: Software-Upgrades zur Erweiterung der Funktionalität (z.B. IEEE519 Reporting, zusätzliche Messfunktionen) für spezifische Modelle.

Gehäuse, Stromversorgung und Halterungen

Zubehör für den Schutz und die Handhabung:

  • Gehäuse: Weich- und Hartschalenkoffer für den sicheren Transport.
  • Stromversorgung: Ersatzakkupacks, Netzteile und DC-Stromkabel.
  • Halterungen: Magnetische Aufhänger für die freihändige Bedienung der Geräte.

Praktische Hilfe

Typische Probleme

Zubehör ist nicht kompatibel

Überprüfen Sie die Kompatibilitätstabelle im Leitfaden. Einige Adapter oder DC-Messfunktionen sind spezifisch für die 177X-Serie oder erfordern Firmware-Updates.

Messung schlägt fehl

Stellen Sie sicher, dass die richtige Stromzange für den Strombereich (z.B. 1500A vs 6000A) und die richtige CAT-Einstufung für die Umgebung verwendet wird.

Vor der Verwendung

  • Identifizieren Sie Ihr Gerätemodell (173X, 174X oder 177X).
  • Prüfen Sie die Kompatibilität des Zubehörs mit Ihrem Modell.
  • Stellen Sie sicher, dass die CAT-Einstufung (z.B. CAT IV 600V) für die Messumgebung geeignet ist.
  • Überprüfen Sie bei Stromzangen den maximalen Leiterdurchmesser.
  • Prüfen Sie, ob für bestimmte Adapter ein Firmware-Update erforderlich ist.

Technische Daten in der Praxis

CAT IV 600V / CAT III 1000V
Sicherheitskategorie für elektrische Messungen; gibt an, für welche Spannungsbereiche und Umgebungen das Zubehör zugelassen ist.
Max Conductor Diameter
Der maximale Durchmesser des Leiters, der von der Stromzange umschlossen werden kann.

Abbildungen und Diagramme

  • Die Tabellen im Leitfaden listen Modellnummern, Kompatibilität und technische Spezifikationen für jedes Zubehörteil auf.
  • Die Abbildungen zeigen die verschiedenen Anschlusstypen und Bauformen der Stromzangen und Sonden.

Modellkompatibilität

  • DC-Messungen werden nur von 177X-Instrumenten unterstützt.
  • IP65-Schutz bei flexiblen Stromzangen wird nur bei Anschluss an 174X-Instrumente erreicht.
  • Firmware-Updates können für die Unterstützung bestimmter Adapter erforderlich sein.
