Bedienungsanleitung für HTC 15S Smart Digital-Multimeter
Erfahren Sie, wie Sie das HTC 15S Smart Digital-Multimeter sicher bedienen. Diese Anleitung enthält Informationen zu Messmodi, NCV-Erkennung, Wartung und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das HTC 15S ist ein intelligentes True-RMS-Digitalmultimeter. Es bietet automatische Messmodi für Spannung, Widerstand, Durchgang und Frequenz sowie NCV- und Live-Draht-Erkennung. S. 1, 9
Wichtigste Schritte
- Ein-/Ausschalten: Power-Taste für 2 Sekunden gedrückt halten. S. 7
- Modus wechseln: FUNC-Taste drücken. S. 7
Erste Inbetriebnahme
- Batterien einlegen, Messleitungen anschließen (Rot in INPUT, Schwarz in COM), Gerät einschalten. S. 10, 11
Probleme und Lösungen
Batteriesymbol angezeigt
Batterien ersetzen.
S. 19Wartung und Reset

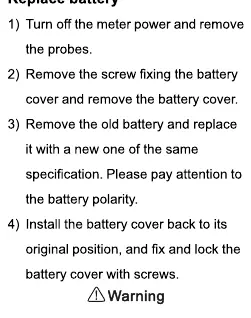

- Batteriewechsel: Schraube am Batteriefach lösen, Deckel abnehmen, Batterien tauschen, Deckel schließen. S. 24
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 2 x 1.5V AAA | Benötigte Batterien | S. 19 |
| Auto Power Off | 15 min | Automatische Abschaltung | S. 9 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 2, 3, 4
- Messbetrieb S. 9, 10, 11, 12
- Technische Daten S. 18, 19, 20, 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das HTC 15S ist ein intelligentes True-RMS-Digitalmultimeter. Diese Anleitung beschreibt die sichere Bedienung, Messmodi und Wartung des Geräts. Vor der Verwendung ist das Gerät auf Beschädigungen zu prüfen und die Sicherheitshinweise sind zu beachten. Das Gerät verfügt über eine automatische Abschaltfunktion nach 15 Minuten Inaktivität.
Sicherheitshinweise
- Das Gerät entspricht dem Sicherheitsstandard IEC61010-1 CAT.III 600V.
- Verwenden Sie das Gerät nicht, wenn das Gehäuse oder die Messleitungen beschädigt sind.
- Messen Sie keine Spannungen über 600V.
- Tragen Sie bei Arbeiten an gefährlichen stromführenden Leitern geeignete Schutzausrüstung.
- Halten Sie Ihre Finger beim Messen hinter dem Fingerschutz der Messleitungen.
- Verwenden Sie das Gerät nicht in Umgebungen mit explosiven Gasen oder hoher Feuchtigkeit.
Übersicht des Geräts
Das Multimeter verfügt über ein Display, eine Warnanzeige, Funktionstasten (Power, Taschenlampe, Data Hold, FUNC), Eingangsbuchsen für Messleitungen und einen NCV-Sensorbereich auf der Rückseite.
Stromversorgung und Einstellungen
- Ein-/Ausschalten: Halten Sie die Power-Taste für ca. 2 Sekunden gedrückt.
- Taschenlampe: Halten Sie die Taschenlampen-Taste für ca. 2 Sekunden gedrückt.
- Hintergrundbeleuchtung: Drücken Sie die entsprechende Taste, um die Beleuchtung ein- oder auszuschalten.
- Data Hold: Drücken Sie die H-Taste, um den Messwert einzufrieren (nicht verfügbar im NCV/Live-Modus).
- Batteriewechsel: Wenn das Batteriesymbol angezeigt wird, muss die Batterie ersetzt werden. Verwenden Sie 2x 1.5V AAA-Batterien.
Messbetrieb
Das Gerät startet standardmäßig im intelligenten (AUTO) Messmodus. In diesem Modus erkennt das Multimeter automatisch, ob Gleichspannung, Wechselspannung, Widerstand oder Durchgang gemessen wird.
- Manuelle Moduswahl: Drücken Sie die FUNC-Taste, um in den manuellen Modus zu wechseln und den Messbereich auszuwählen. Halten Sie FUNC für 2 Sekunden gedrückt, um zum AUTO-Modus zurückzukehren.
- NCV-Erkennung: Wählen Sie den NCV-Modus. Nähern Sie sich mit dem NCV-Sensorbereich dem Leiter. Ein schwaches Signal wird durch "---L" und grünes Licht, ein starkes durch "---H" und rotes Licht angezeigt.
- Live-Draht-Erkennung: Wählen Sie den Live-Modus. Verwenden Sie nur die rote Messleitung, um den Leiter zu kontaktieren.
Wartung und Reinigung
Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Reinigen Sie die Kontakte in den Eingangsbuchsen mit einem in Alkohol getränkten Wattestäbchen. Halten Sie das Innere des Geräts sauber und trocken.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Display zeigt "OL"
Der gemessene Wert liegt außerhalb des Messbereichs.
Batteriesymbol wird angezeigt
Die Batterien sind schwach und müssen ersetzt werden.
Gerät schaltet sich unerwartet aus
Das Gerät verfügt über eine Auto-Power-Off-Funktion, die nach 15 Minuten Inaktivität aktiviert wird.
Vor der Verwendung
- Prüfen Sie das Gehäuse auf Risse oder Beschädigungen.
- Überprüfen Sie die Messleitungen auf Schäden.
- Testen Sie das Gerät an einer bekannten Spannungsquelle, um die Funktion zu bestätigen.
- Stellen Sie sicher, dass die Batterien korrekt eingelegt sind.
Technische Daten in der Praxis
- CAT III 600V
- Sicherheitskategorie für Messungen in Gebäuden bis 600V.
Abbildungen und Diagramme
- Die Vorderseite zeigt das Display, die Tasten für Power, Licht, Hold und Funktion sowie die Eingangsbuchsen.
- Die Rückseite enthält den NCV-Sensorbereich und das Batteriefach.
Modellkompatibilität
- Verwenden Sie nur die mitgelieferten Messleitungen oder Ersatzteile mit identischen elektrischen Spezifikationen.
- Nicht in Umgebungen mit explosiven Gasen oder Dampf verwenden.
