Bedienungsanleitung für das Hand-Oszilloskop FNIRSI-1C15

Detaillierte Bedienungsanleitung für das FNIRSI-1C15 Hand-Oszilloskop. Erfahren Sie alles über die Tastenbelegung, Messmodi, Trigger-Einstellungen, Kalibrierung und Fehlerbehebung für präzise Wellenformanalysen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das FNIRSI-1C15 ist ein tragbares Oszilloskop für Wartung und Entwicklung. Es bietet 110MHz Bandbreite, 500M Abtastrate und Funktionen wie Auto-Trigger, Wellenform-Speicherung und eine einfache Joystick-Bedienung. S. 1

Wichtigste Schritte

Automatische Anpassung S. 6
Kalibrierung durchführen S. 10

Erste Inbetriebnahme

Akku laden S. 5

Probleme und Lösungen

Wellenform zittert

Trigger-Level (gelber Pfeil) mit dem Joystick anpassen, bis die Wellenform stabil ist.

S. 14

Wartung und Reset

Kalibrierung bei Offset-Fehlern S. 10

Technische Daten

Parameter	Wert	Hinweis	Seiten
Bandbreite	110MHz	Analoge Bandbreite	S. 2
Abtastrate	500M	Echtzeit-Abtastrate	S. 2

Wo es im PDF steht

Produktparameter S. 2
Tastenbelegung S. 4, 5

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

Das FNIRSI-1C15 ist ein kompaktes Hand-Oszilloskop für Wartungs- und Entwicklungsarbeiten. Es bietet eine Echtzeit-Abtastrate von 500M und eine analoge Bandbreite von 110MHz. Das Gerät verfügt über einen integrierten 3000mAh Akku, der für über 10 Stunden Betrieb ausgelegt ist. Die Bedienung erfolgt über Tasten und einen Joystick.

Produktbeschreibung und technische Daten

Das Gerät zeichnet sich durch folgende Merkmale aus:

Abtastrate: 500M
Bandbreite: 110MHz
Bildschirm: 2,4 Zoll, 320x240 Auflösung
Akku: 3000mAh (Laden über 5V/800mA)
Eingangswiderstand: 1MΩ
Messgenauigkeit: ±2%

Tastenbelegung und Bedienung

Die Bedienung erfolgt über die Tasten auf der Vorderseite:

OK: Bestätigen von Einstellungen.
MENU: Öffnet das Menü.
AUTO: Automatische Anpassung von Zeitbasis und vertikaler Skala.
STOP: Stoppt/Startet die Abtastung.
MEAS: Ein-/Ausschalten der Messparameter.
50%: Zentrierung von vertikalem Offset, Trigger-Position und Trigger-Level.
SAVE: Kurz drücken zum Speichern, lang drücken zum Anzeigen gespeicherter Wellenformen.
Joystick: Navigation in Menüs, Verschieben von Wellenformen und Zeitbasis.

Menüführung und Einstellungen

Drücken Sie die MENU-Taste, um das Menü zu öffnen. Mit dem Joystick können Sie zwischen Kategorien wechseln und Einstellungen vornehmen. Die OK-Taste bestätigt die Auswahl. Das Gerät unterstützt verschiedene Trigger-Modi (Auto, Normal, Single) und Kopplungsarten (AC/DC).

Messmodi und Trigger-Einstellungen

Das Oszilloskop bietet drei Haupt-Trigger-Modi:

Auto-Trigger: Der Standardmodus für periodische Signale (z.B. Sinus, Rechteck). Die Wellenform wird immer aktualisiert.
Normal-Trigger: Aktualisiert die Wellenform nur, wenn das Eingangssignal die Trigger-Bedingung erfüllt. Ideal für nicht-periodische Signale.
Single-Trigger: Erfasst einen einzelnen Wellenform-Frame und stoppt dann. Nützlich für einmalige Ereignisse.

Kalibrierung und Wartung

Sollte die Null-Linie (0V) nicht mit dem gelben Pfeil übereinstimmen, ist eine Kalibrierung erforderlich:

Trennen Sie die Tastkopf-Sonde und das USB-Kabel.
Öffnen Sie das Menü (MENU-Taste).
Wählen Sie den Punkt "Calibrate" und bestätigen Sie mit OK.
Warten Sie, bis der Vorgang abgeschlossen ist.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

Keine Wellenform sichtbar: Prüfen Sie, ob das Gerät im "STOP"-Modus ist (drücken Sie AUTO). Kontrollieren Sie die Sonde auf Kabelbrüche.
Falsche Spannungswerte: Stellen Sie sicher, dass Tastkopf und Oszilloskop auf den gleichen Bereich (1X oder 10X) eingestellt sind.
Wellenform zittert: Justieren Sie den Trigger-Level (gelber Pfeil) mit dem Joystick, bis die Wellenform stabil steht.

Herstellerinformationen

Shenzhen FNIRSI Technology Co., Ltd.

Markenprofil

Herstellerwebsite https://www.fnirsi.com

Praktische Hilfe

Typische Probleme

Keine Wellenform sichtbar, nur eine Linie.

Prüfen Sie, ob das Gerät im STOP-Modus ist (drücken Sie AUTO). Überprüfen Sie die Sonde auf Kurzschlüsse oder Unterbrechungen.

Ladeanzeige leuchtet nach dem Laden rot, Gehäuse wird warm.

Gehäuse öffnen und den Lithium-Akku einmal neu einstecken.

Null-Linie (0V) und Indikator-Pfeil stimmen nicht überein.

Trennen Sie die Sonde und führen Sie eine Kalibrierung über das Menü durch.

Spannungswerte sind 0 oder inkorrekt.

Stellen Sie sicher, dass Tastkopf und Oszilloskop auf den gleichen Bereich (1X oder 10X) eingestellt sind.

Vor der Verwendung

Akku aufladen (5V/800mA).
Tastkopf anschließen und korrekte Einstellung (1X/10X) am Tastkopf und Gerät wählen.
Bei Messungen >40V unbedingt 10X-Einstellung verwenden.
Trigger-Modus (Auto/Normal/Single) passend zum Signal wählen.

Technische Daten in der Praxis

Bandbreite 110MHz: Maximale Frequenz des Eingangssignals, die das Oszilloskop korrekt darstellen kann.
Abtastrate 500M: Anzahl der Messpunkte pro Sekunde zur Rekonstruktion der Wellenform.

Abbildungen und Diagramme

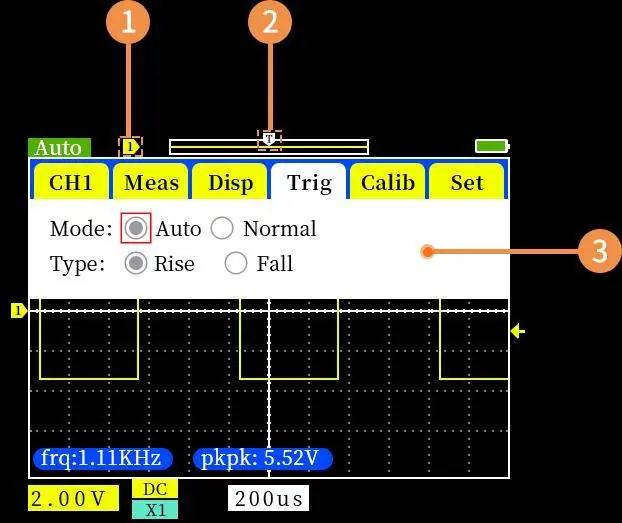

Das Menü-Display zeigt die aktuellen Einstellungen für Kanal, Messung, Anzeige, Trigger und Kalibrierung.
Die Tastenbelegung ermöglicht schnellen Zugriff auf AUTO-Setup, Trigger-Modi und Speichereinstellungen.
