Bedienungsanleitung für LG 14HQ901G Digitaler Röntgen-Detektor

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Betriebsanleitung für den digitalen Röntgen-Detektor LG 14HQ901G. Es deckt die Hardware-Einrichtung, Software-Konfiguration, Akku-Wartung sowie die korrekte Verkabelung für verschiedene Betriebsmodi ab. Bitte beachten Sie, dass die Installation des Trigger-Kabels und die Konfiguration durch qualifiziertes Personal erfolgen sollte.

Akku-Handhabung

Der Detektor verwendet einen austauschbaren Akku. Beachten Sie folgende Schritte:

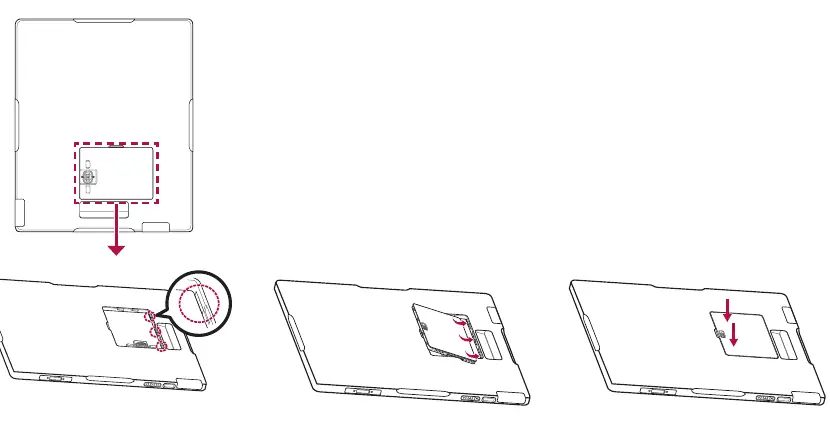

• Einsetzen: Richten Sie den Akku an den Öffnungen im Detektor aus und schieben Sie ihn hinein. Drücken Sie die andere Seite fest, um ihn zu arretieren.
• Entfernen: Schieben Sie den Akku-Sperrknopf in die angezeigte Richtung und heben Sie den Akku heraus.
• Hot-Swap: Der Detektor unterstützt einen Hot-Swap-Modus. Nach dem Entfernen des Akkus bleibt das Gerät für eine Minute aktiv. Wird innerhalb dieser Zeit kein geladener Akku eingesetzt, schaltet sich der Detektor aus.

Kabelverbindungen und Anschlüsse

Die Control Box dient als zentrale Schnittstelle für den Detektor:

• DXD 1 / DXD 2: Anschlüsse für bis zu zwei Detektoren (Stromversorgung 24V, Synchronisationssignal und Ethernet-Daten).
• AC-IN: Anschluss für das Netzkabel.
• Ethernet: Verbindung zum PC für Bild- und Befehlsübertragung.
• Sync: Synchronisation mit dem Röntgengenerator.

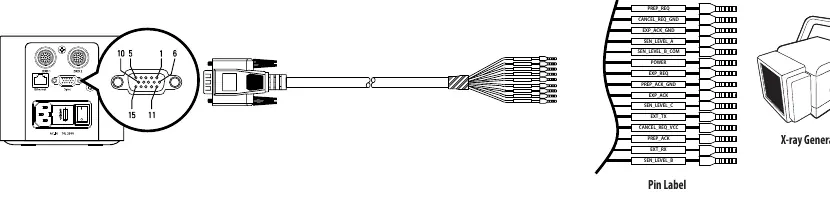

• Trigger-Kabel: Wird nur im manuellen Modus benötigt, um den Detektor mit dem Röntgengenerator zu verbinden.

Software-Installation

Zur Kalibrierung und Konfiguration ist die LG DXD Calibration Software erforderlich:

1. Starten Sie die Installationsdatei der Software.
2. Folgen Sie den Anweisungen auf dem Bildschirm.
3. Zur Deinstallation nutzen Sie die Systemsteuerung unter Programme und Funktionen oder die Installationsdatei.

Verbindungstypen

Der Detektor unterstützt verschiedene Verbindungsmodi:

• Wired Mode: Kabelgebundene Verbindung über die Control Box.
• Wireless (STA) Mode: Verbindung über einen externen Wireless Access Point.
• Wireless (AP) Mode: Verbindung über den internen Soft-AP des Detektors.

Der Modus kann durch Drücken der Wired/Wireless-Verbindungstaste für mindestens eine Sekunde umgeschaltet werden.

Technische Daten

Der Detektor bietet eine Bildauflösung von 2560 x 3072 Pixeln und unterstützt sowohl kabelgebundene (Gigabit Ethernet) als auch drahtlose (802.11 a/b/g/n/ac) Datenübertragung. Die Betriebstemperatur liegt zwischen 10 °C und 35 °C.
