Bedienungsanleitung für KIMO 13811T Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des KIMO 13811T Akku-Bohrschraubers. Benutzer sollten vor der ersten Inbetriebnahme die Sicherheitshinweise lesen. Das Gerät ist für Bohr- und Schraubarbeiten konzipiert und verfügt über einstellbare Drehmomentstufen, zwei Gänge sowie verschiedene Betriebsmodi (Bohren, Schrauben, Schlagbohren).

Sicherheitshinweise

• Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
• Tragen Sie bei der Arbeit eine Schutzbrille und gegebenenfalls weitere Schutzausrüstung.
• Entfernen Sie den Akku oder arretieren Sie den Schalter, bevor Sie Zubehör wechseln, das Gerät lagern oder Wartungsarbeiten durchführen.
• Vermeiden Sie den Kontakt mit beweglichen Teilen und tragen Sie keine lose Kleidung oder Schmuck.

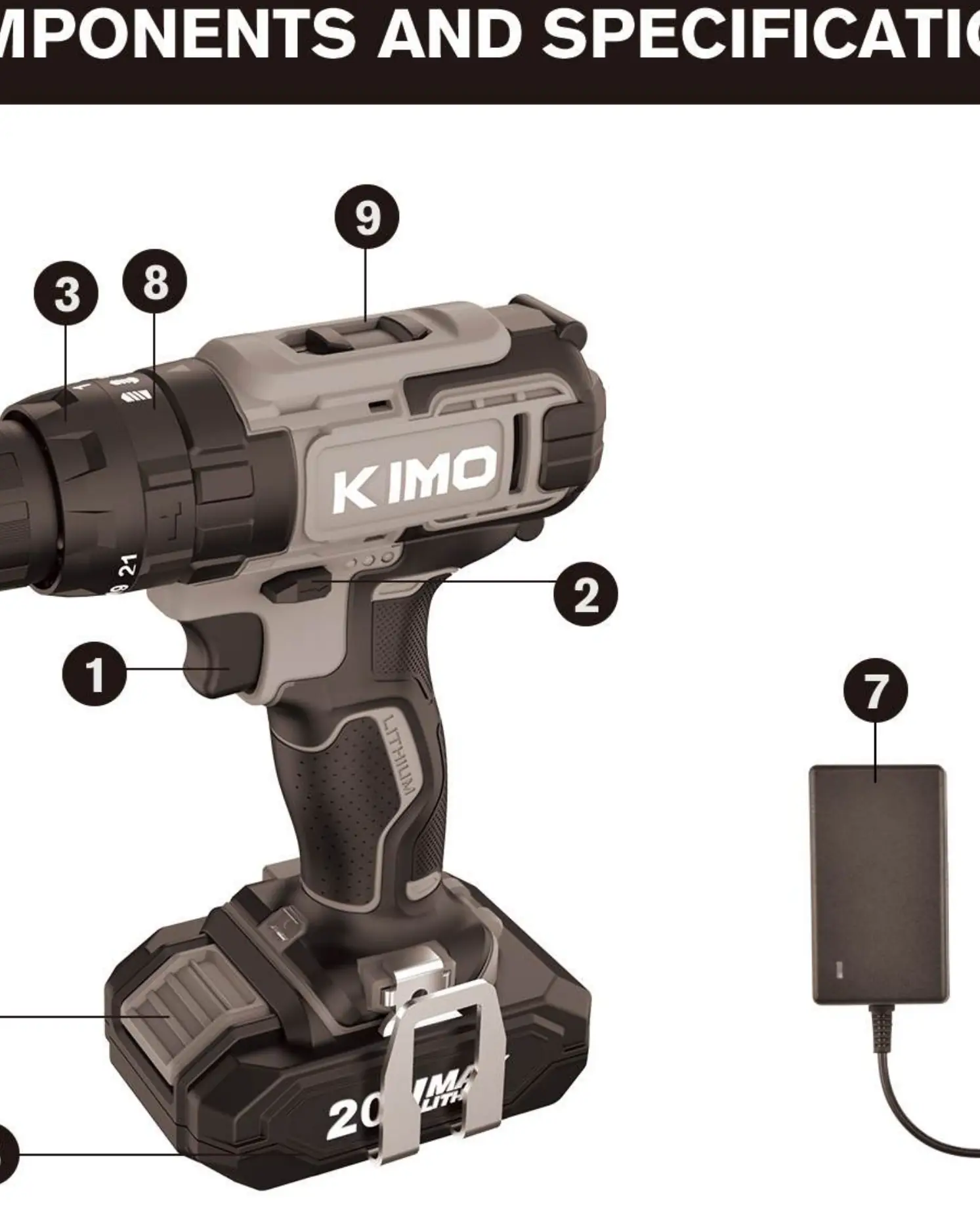

Komponenten und Spezifikationen

Der Bohrschrauber besteht aus folgenden Hauptkomponenten: variabler Geschwindigkeitsschalter, Vorwärts-/Rückwärts-Steuertaste (auch als Sperre), Drehmomenteinstellring, Schnellspannbohrfutter, Akku, Akku-Entriegelungstaste, Ladegerät, Modus-Wählring und Gangschalter.

Technische Daten:

• Spannung: 20V
• Akkukapazität: 2.0 Ah
• Ladezeit: 60-90 Minuten
• Bohrfuttergröße: 3/8 Zoll
• Max. Drehmoment: 350 in-lbs
• Drehzahl (niedrig): 350 U/min
• Drehzahl (hoch): 1350 U/min

Bedienung des Geräts

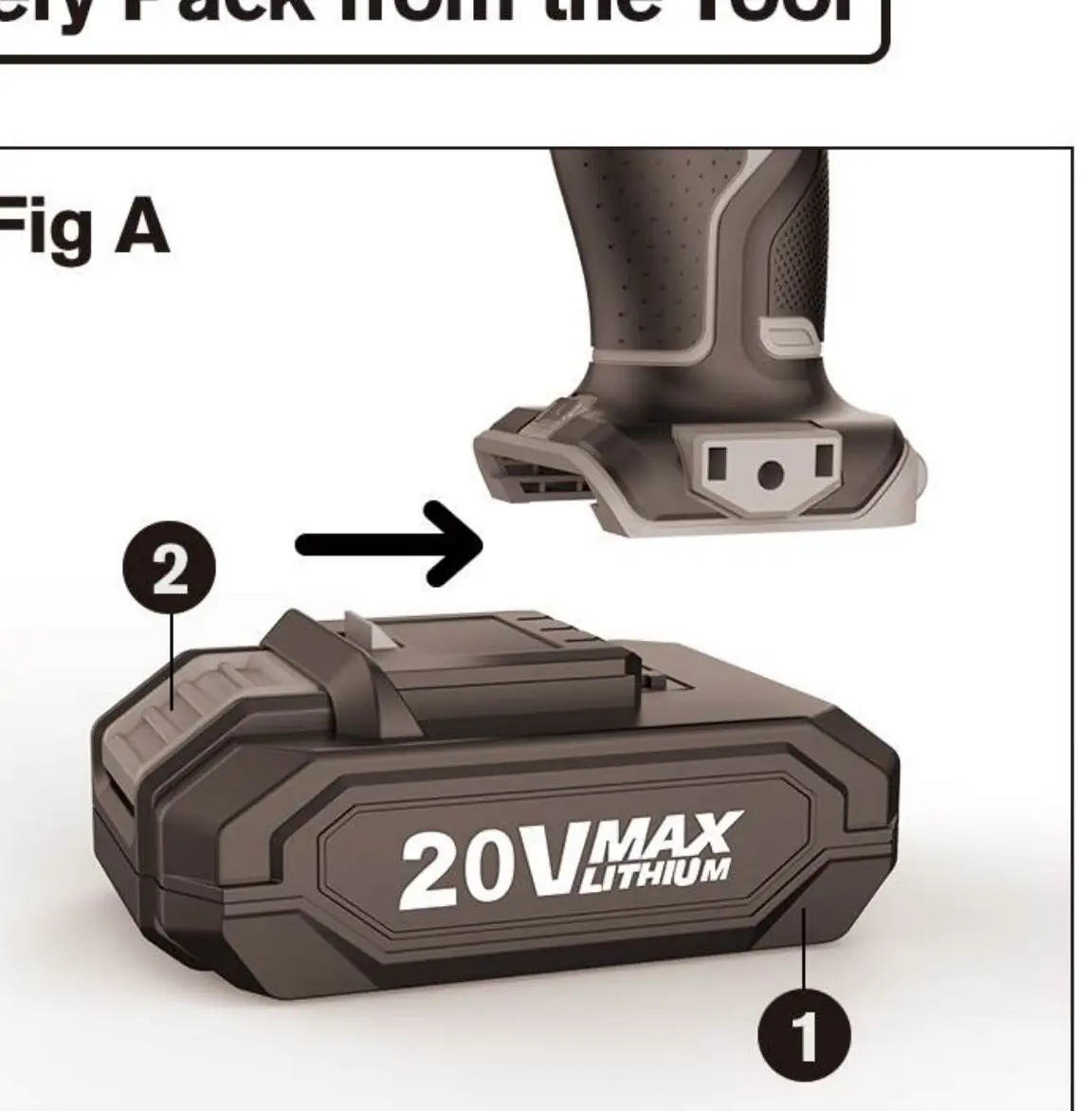

Akku-Installation und -Entfernung

Schieben Sie den Akku in das Werkzeug, bis ein Klicken zu hören ist. Zum Entfernen drücken Sie die Akku-Entriegelungstaste und ziehen den Akku heraus.

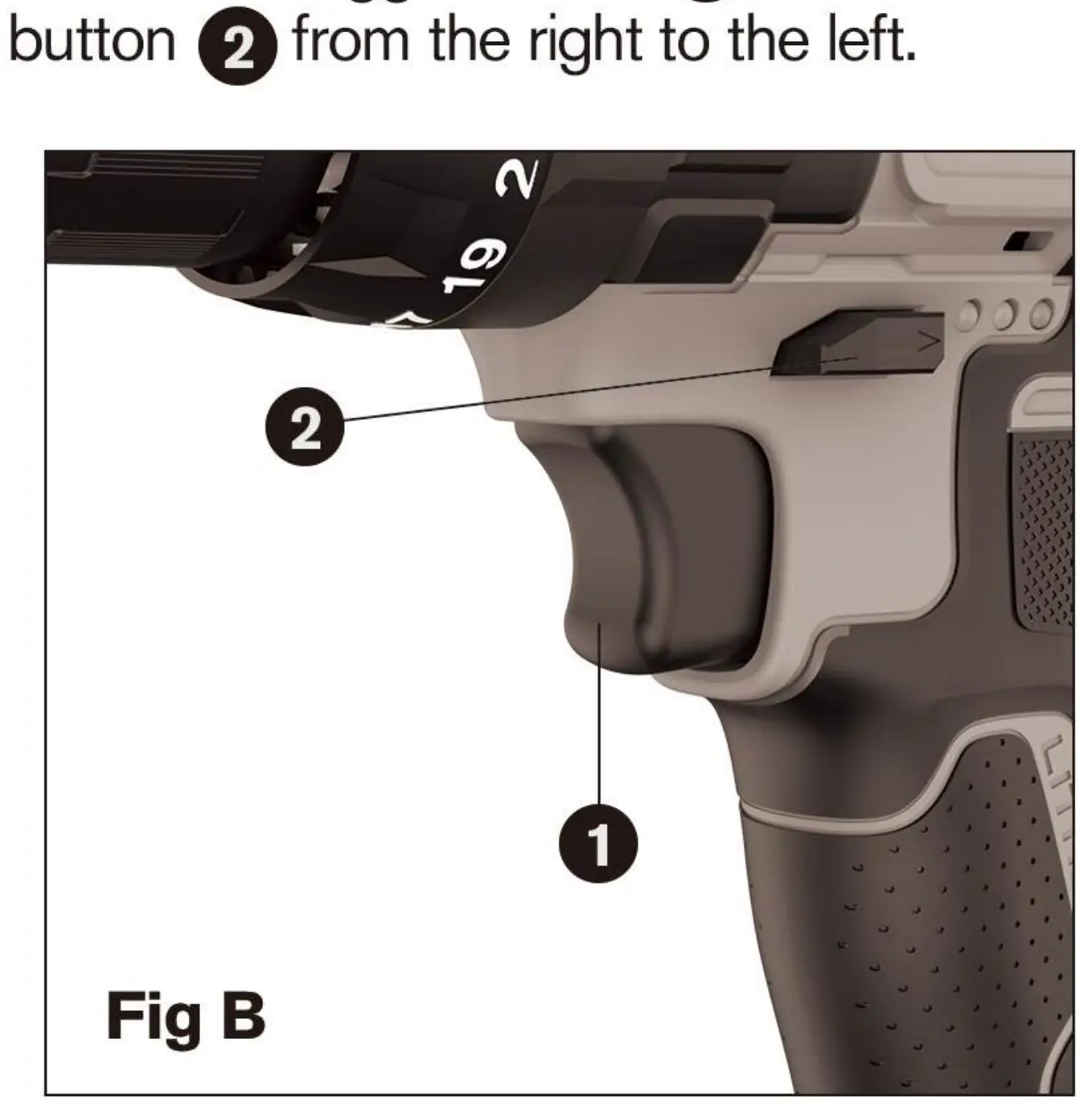

Vorwärts-/Rückwärts-Steuerung

Die Steuertaste bestimmt die Drehrichtung und dient als Sperre. Die Mittelstellung sperrt das Werkzeug. Stellen Sie sicher, dass der Auslöser losgelassen ist, bevor Sie die Richtung ändern.

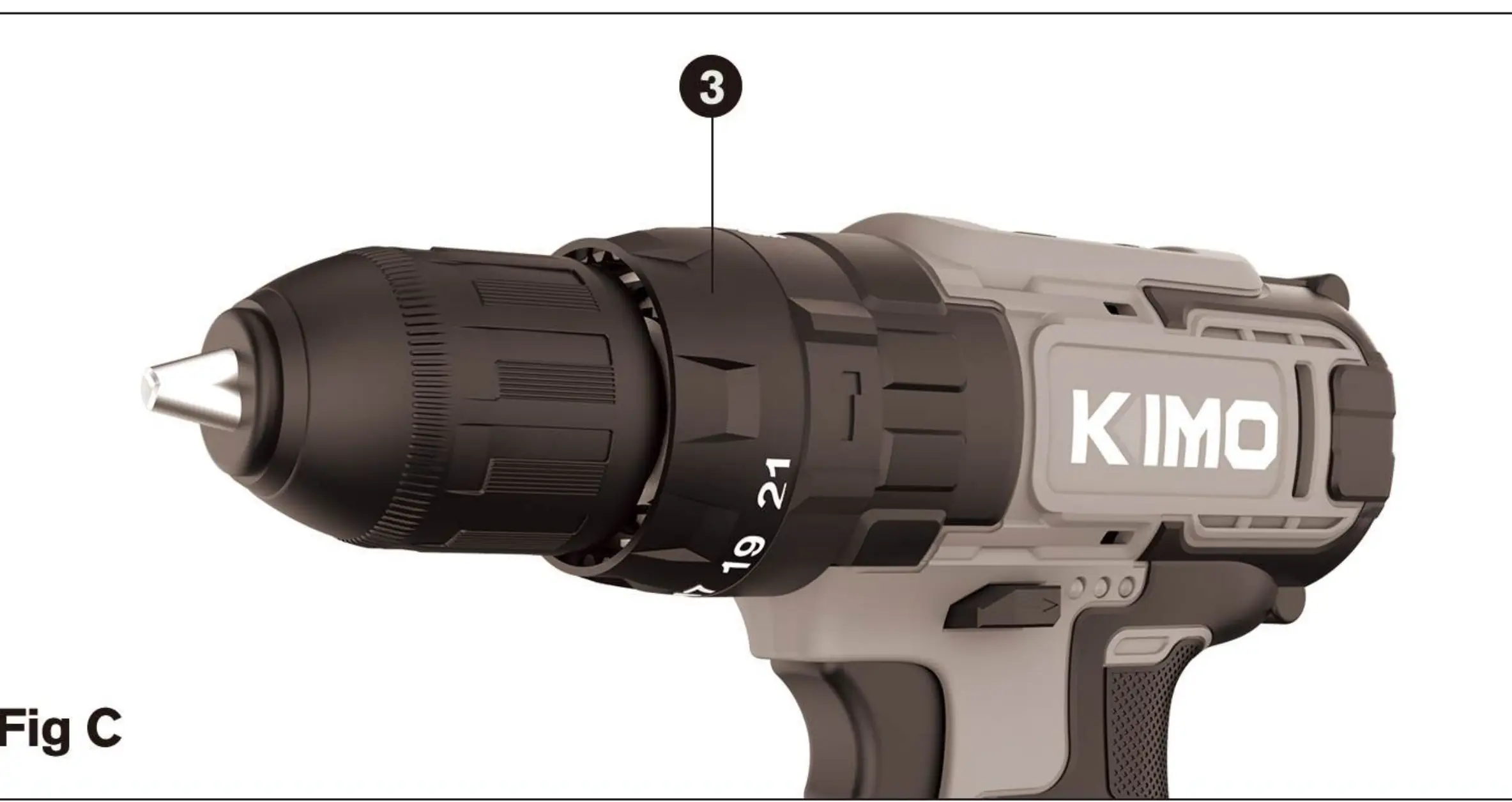

Geschwindigkeit und Drehmoment

Die Geschwindigkeit wird durch den Druck auf den Auslöser gesteuert. Das Drehmoment kann über den Einstellring angepasst werden (höheres Drehmoment für harte Materialien/große Schrauben).

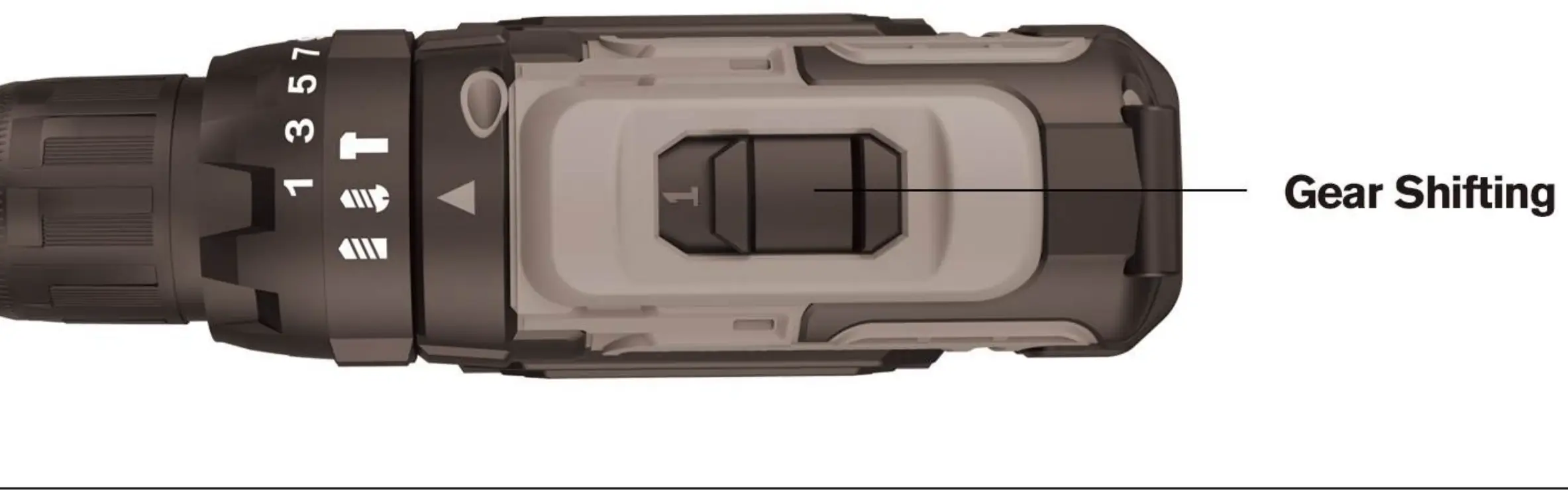

Moduswahl und Gangschaltung

Der Modus-Wählring ermöglicht die Auswahl zwischen Schrauben, Bohren und Schlagbohren. Der Gangschalter bietet zwei Bereiche: Gang 1 für niedriges Drehmoment/langsame Geschwindigkeit und Gang 2 für hohe Geschwindigkeit.

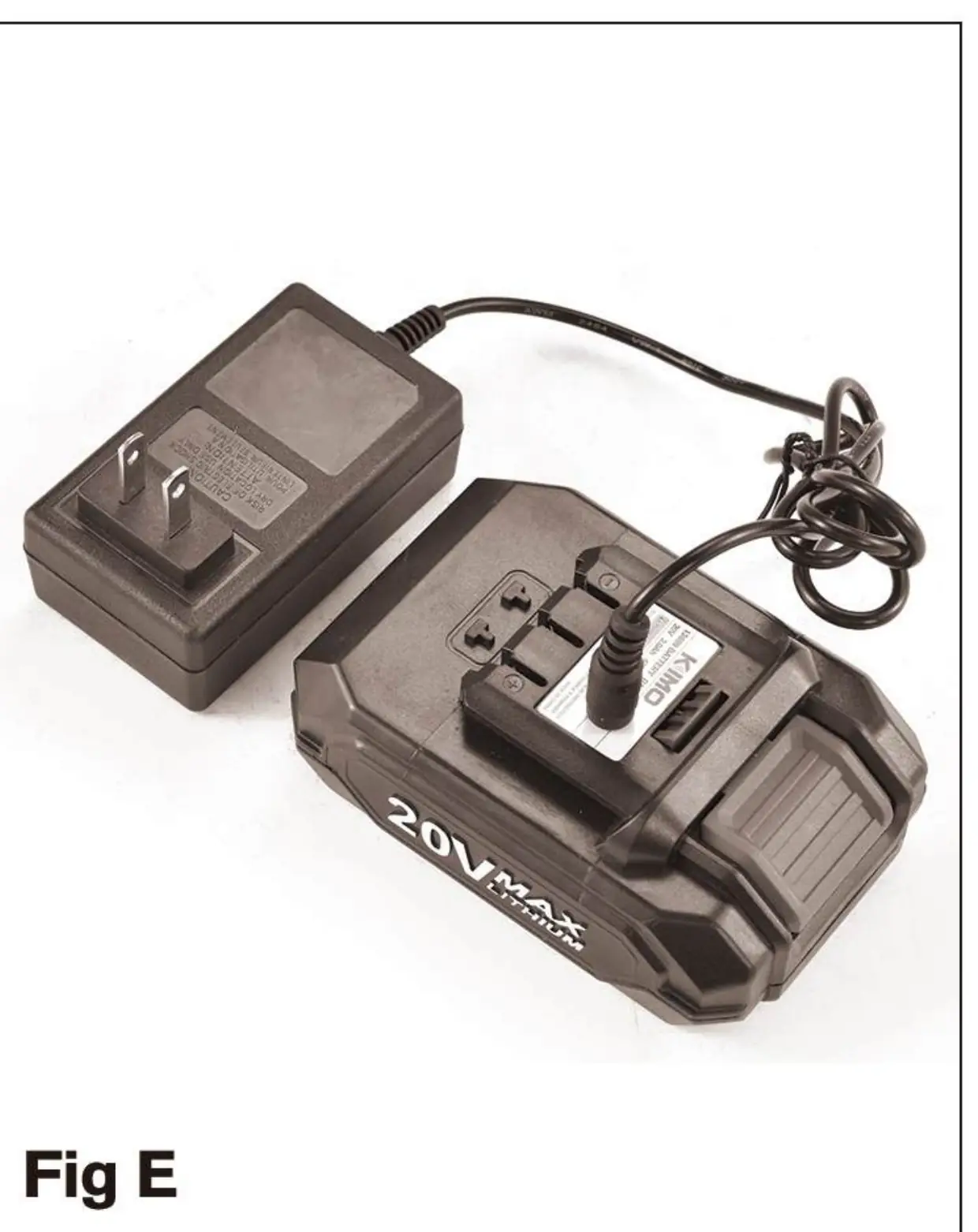

Ladevorgang

Laden Sie den Akku auf, wenn die Leistung nachlässt. Vermeiden Sie eine vollständige Entladung. Die LED-Anzeige am Ladegerät zeigt den Status an: Rotes Licht leuchtet (Ladevorgang), Grünes Licht leuchtet (Geladen), Beide aus (Kurzschluss).

Wartung und Pflege

Halten Sie Lüftungsschlitze und das Gehäuse frei von Schmutz. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und milder Seife. Verwenden Sie keine Lösungsmittel. Reparaturen sollten von einem KIMO-Servicecenter durchgeführt werden.

Fehlerbehebung

Bei Problemen wie "Gerät funktioniert nicht" prüfen Sie den Akku-Sitz und den Ladezustand. Wenn das Gerät abrupt abschaltet, könnte der thermische Schutz ausgelöst worden sein – lassen Sie den Akku abkühlen.
