Bedienungsanleitung für KIMO 3302 12V Akku-Ratschenschlüssel

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält grundlegende Sicherheitsregeln und Betriebshinweise für den KIMO 3302 12V Akku-Ratschenschlüssel. Vor der ersten Inbetriebnahme ist es wichtig, den Akku vollständig zu laden und die Sicherheitsvorkehrungen zu lesen, um Verletzungen durch Stromschläge, Feuer oder unsachgemäße Handhabung zu vermeiden. Das Gerät ist ausschließlich für die Verwendung mit Zubehör für Schlagschrauber konzipiert.

Produktbeschreibung und Komponenten

Der KIMO 3302 ist ein kabelloser Ratschenschlüssel mit folgenden Hauptkomponenten:

• A: 3/8" Vierkantantrieb

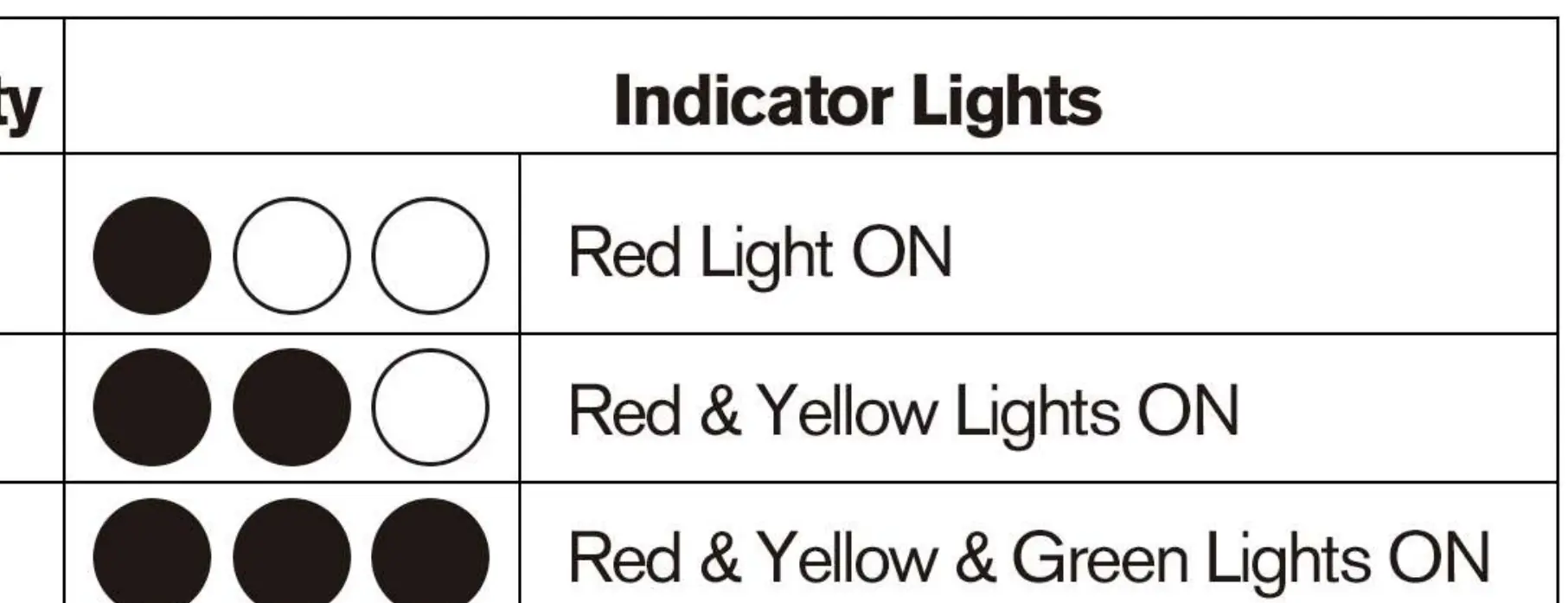

• B: Ladestandsanzeige (Fuel Gauge)
• C: LED-Arbeitslicht
• D: Sperrschalter (Lock Switch)
• E: Paddelschalter (Geschwindigkeitsregelung)
• F: Akku
• G: Vorwärts-/Rückwärts-Umschalter

Technische Daten

Das Gerät zeichnet sich durch folgende Spezifikationen aus:

• Vierkantantrieb: 3/8 Zoll
• Maximales Drehmoment: 40 Foot Pounds (ca. 54 Nm)
• Leerlaufdrehzahl: 400 U/min
• Nennspannung: 12V
• Gewicht (ohne Akku): 1,72 lbs (ca. 0,78 kg)
• Gewicht (mit Akku): 2,12 lbs (ca. 0,96 kg)

Inbetriebnahme und Akku-Handhabung

Einsetzen und Entfernen des Akkus: Schieben Sie den Akku in das Gehäuse des Werkzeugs, bis er hörbar einrastet. Zum Entfernen drücken Sie die Entriegelungstasten und ziehen den Akku vom Gerät ab.

Ladevorgang: Richten Sie den Akku am Ladegerät aus und schieben Sie ihn vollständig hinein. Die rote LED am Ladegerät zeigt den Status an:

• Rotes Licht leuchtet dauerhaft: Akku wird geladen.
• Rotes Licht blinkt: Akku ist zu heiß oder zu kalt.
• Grünes Licht leuchtet: Akku ist vollständig geladen.
• Kein Licht: Kurzschluss oder Fehler.

Bedienung des Geräts

Zubehörwechsel: Verwenden Sie nur Zubehör, das für Schlagschrauber geeignet ist. Stecken Sie das Zubehör fest auf den Vierkantantrieb.

Drehrichtung: Nutzen Sie den Vorwärts-/Rückwärts-Umschalter (G), um die Drehrichtung zu ändern. Drehen Sie den Schalter gegen den Uhrzeigersinn für Vorwärtslauf (im Uhrzeigersinn) und im Uhrzeigersinn für Rückwärtslauf (gegen den Uhrzeigersinn).

Geschwindigkeit und Start: Betätigen Sie den Paddelschalter (E), um das Werkzeug zu starten. Die Geschwindigkeit lässt sich durch den Druck auf den Schalter variieren – je weiter der Schalter gedrückt wird, desto höher ist die Geschwindigkeit. Das Gerät schaltet bei Erreichen des maximalen Drehmoments automatisch ab.

Sperrschalter: Schieben Sie den Sperrschalter (D) nach unten, um den Paddelschalter zu verriegeln (Lock). Schieben Sie ihn nach oben, um das Gerät zu entsperren (Unlock).

Sicherheitshinweise

Halten Sie das Werkzeug bei Arbeiten an Stellen, an denen versteckte Leitungen getroffen werden könnten, an den isolierten Griffflächen. Tragen Sie stets eine Schutzbrille. Bewahren Sie das Werkzeug außerhalb der Reichweite von Kindern auf und entfernen Sie den Akku vor Wartungsarbeiten oder bei Nichtgebrauch.
