Bedienungsanleitung für Bosch GSR | GSB Professional 12V-35 Serie

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Akku-Bohrschrauber-Modelle GSR 12V-35, GSB 12V-35 und GSR 12V-35 HX. Sie enthält wichtige Sicherheits- und Betriebshinweise für den ordnungsgemäßen Gebrauch. Vor der ersten Inbetriebnahme sollte der Akku vollständig geladen werden. Achten Sie bei der Arbeit auf die korrekte Einstellung von Drehmoment und Gangwahl, um das Gerät und das Werkstück zu schonen.

Gerätebeschreibung

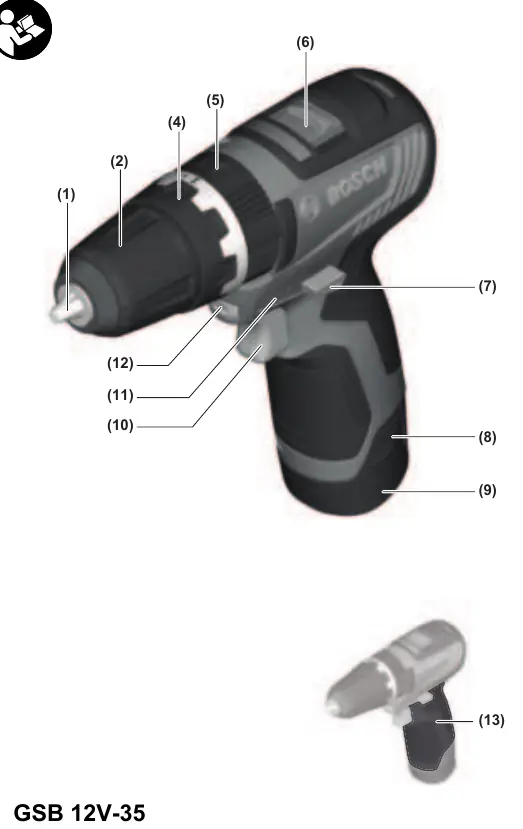

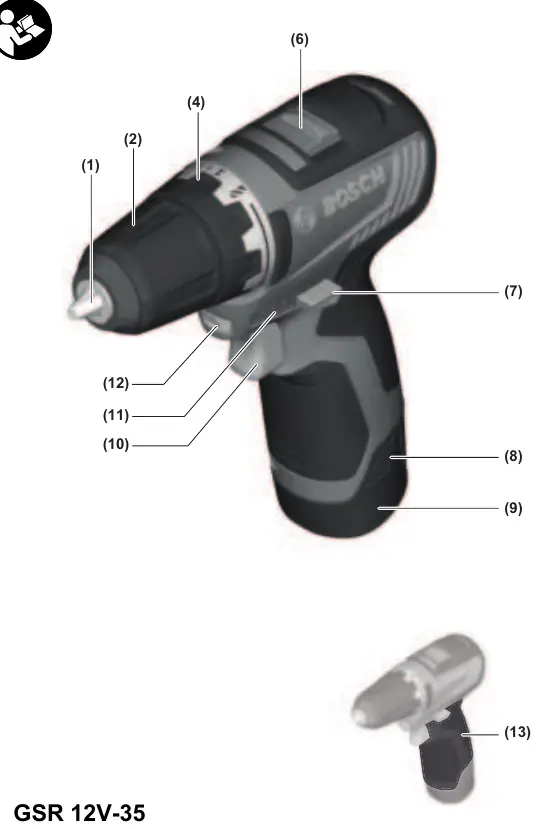

Die Geräte verfügen über folgende Hauptmerkmale:

• GSR 12V-35 / GSB 12V-35: Bohrschrauber mit Schnellspannbohrfutter.

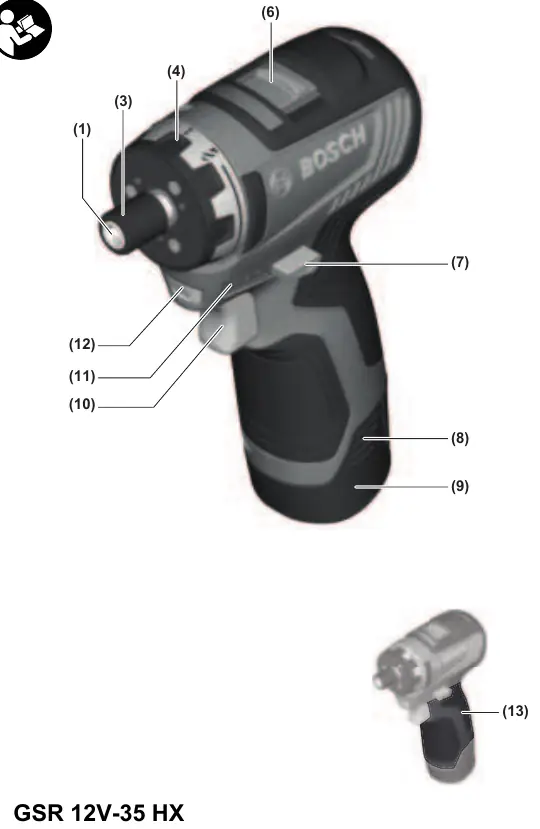

• GSR 12V-35 HX: Bohrschrauber mit Werkzeugaufnahme (Verriegelungshülse).
• GSB-Modelle: Zusätzlich mit Schlagbohrfunktion für Mauerwerk.
• Drehmomentvorwahl: 20 Stufen plus Bohrstufe.
• Gangwahlschalter: Zwei Gänge für unterschiedliche Drehzahlen.
• Auto-Lock: Vollautomatische Spindelarretierung.
• LED-Anzeige: Akkuladezustand und Überlastschutz.

Montage und Inbetriebnahme

Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung muss der Akku entnommen werden.

• Akku einsetzen: Schieben Sie den geladenen Akku in den Griff, bis er hörbar einrastet.
• Werkzeugwechsel (GSR 12V-35 / GSB 12V-35): Öffnen Sie das Schnellspannbohrfutter durch Drehen, setzen Sie das Werkzeug ein und drehen Sie das Futter fest zu.
• Werkzeugwechsel (GSR 12V-35 HX): Ziehen Sie die Verriegelungshülse nach hinten, führen Sie das Werkzeug bis zum Anschlag ein und lassen Sie die Hülse los.

Bedienung

Die Bedienung erfolgt über folgende Bedienelemente:

• Drehrichtungsumschalter: Zum Wechseln der Drehrichtung (Rechtslauf zum Bohren/Schrauben, Linkslauf zum Lösen).
• Drehmomentvorwahl: Stellen Sie das gewünschte Drehmoment am Einstellring ein. In der Bohrstellung ist die Überlastkupplung deaktiviert.
• Gangwahl: Schalten Sie den Gangwahlschalter nur bei Stillstand des Geräts. Gang I für Schrauben/große Durchmesser, Gang II für kleine Bohrdurchmesser.
• Betriebsart: Wählen Sie zwischen Bohren, Schrauben und (bei GSB) Schlagbohren.

Wartung und Pflege

Halten Sie das Gerät und die Lüftungsschlitze stets sauber, um ein sicheres und effizientes Arbeiten zu gewährleisten. Bei Überlastung schaltet sich das Gerät automatisch ab, bis es wieder im optimalen Temperaturbereich ist.

Sicherheitshinweise

Beachten Sie die allgemeinen Sicherheitshinweise für Elektrowerkzeuge. Tragen Sie bei Schlagbohrarbeiten einen Gehörschutz. Achten Sie darauf, dass das Gerät bei blockiertem Werkzeug sofort abgeschaltet wird, um Rückschlagkräfte zu vermeiden.
