Explosionszeichnung und Ersatzteilliste für Bosch GSR 12V-30
Detaillierte Explosionszeichnung und Ersatzteilliste für den Bosch GSR 12V-30 Akkuschrauber. Enthält wichtige technische Spezifikationen zu Anzugsmomenten für die fachgerechte Montage und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument stellt die offizielle Explosionszeichnung und Ersatzteilliste für den Akkuschrauber Bosch GSR 12V-30 dar. Es dient als Referenz für die Identifizierung einzelner Bauteile sowie für die korrekte Montage des Geräts bei Reparaturarbeiten.
Anzugsmomente
Für die fachgerechte Montage und Wartung des Geräts sind die folgenden Anzugsmomente zwingend einzuhalten, um Schäden am Gehäuse oder an den Komponenten zu vermeiden:
- Position 25: >15 Nm
- Position 101: 0,9 - 1,1 Nm (erfordert T10 Torx-Schraubendreher)
- Position 107: 5,0 - 8,0 Nm (erfordert T25 Torx-Schraubendreher)

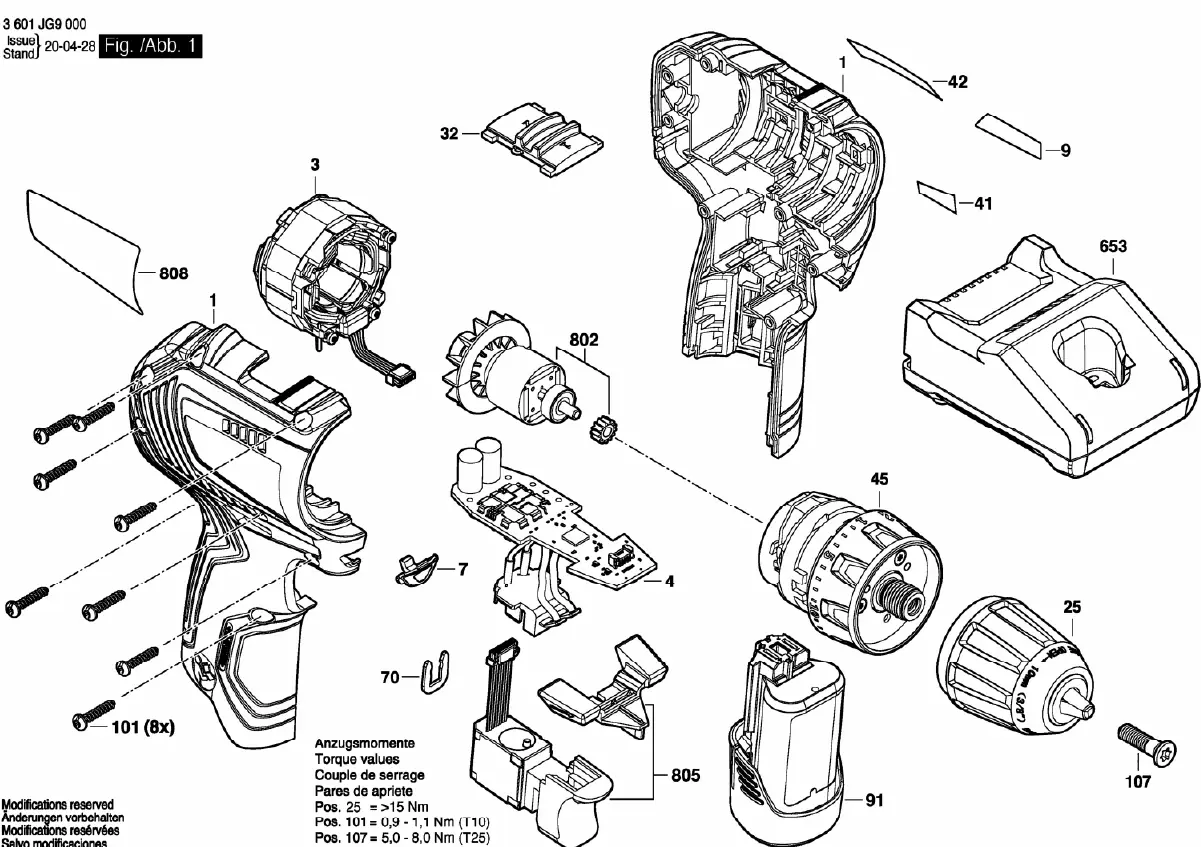

Explosionszeichnung
Die Zeichnung zeigt den Aufbau des Akkuschraubers in seine Einzelteile zerlegt. Dies hilft bei der Zuordnung der Ersatzteile und dem Verständnis der internen Struktur, einschließlich Motor, Getriebe, Gehäusehälften und Elektronikmodul.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass alle Schrauben mit den spezifizierten Drehmomenten angezogen werden (Pos. 101: 0,9-1,1 Nm; Pos. 107: 5,0-8,0 Nm).
Verwenden Sie für die Schrauben an Position 101 einen T10 Torx-Schraubendreher und für Position 107 einen T25 Torx-Schraubendreher.
Vor der Verwendung
- Identifizieren Sie das korrekte Ersatzteil anhand der Explosionszeichnung.
- Stellen Sie sicher, dass Sie über das passende Werkzeug (Torx T10, T25) verfügen.
- Prüfen Sie die Anzugsmomente vor dem Festziehen der Schrauben.
