Ersatzteilliste für Bosch GSR 12V-35 HX Akku-Schrauber

Detaillierte Ersatzteilliste und Explosionszeichnung für den Bosch GSR 12V-35 HX Akku-Schrauber. Finden Sie offizielle Teilenummern für Gehäuse, Motor, Getriebe und Zubehör zur präzisen Reparatur.

Inhaltsverzeichnis

Wichtige Informationen aus der Ersatzteilliste

Dieses Dokument ist eine offizielle Ersatzteilliste für den Bosch GSR 12V-35 HX Akku-Schrauber. Es dient als Referenz für die Identifizierung von Bauteilen und deren Teilenummern. Das Dokument enthält eine detaillierte Explosionszeichnung sowie technische Spezifikationen zu den Anzugsmomenten für die Montage.

Explosionszeichnung und Bauteile

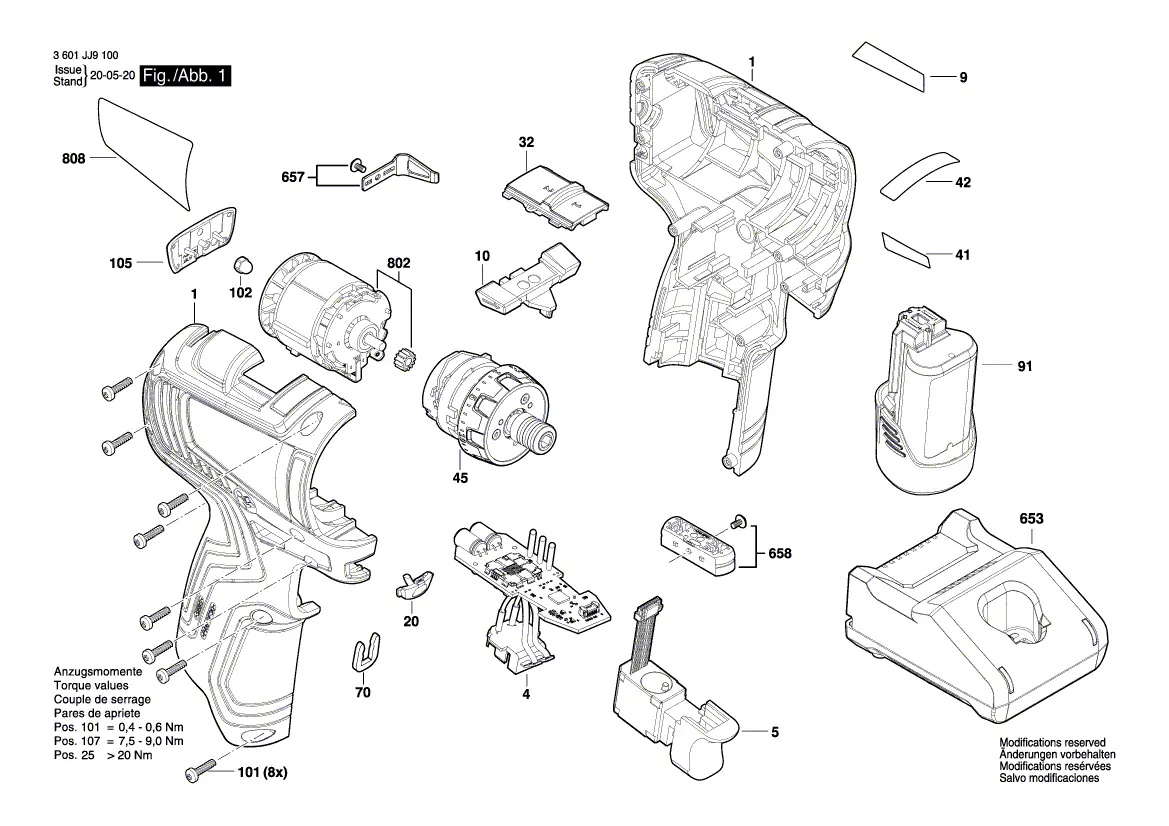

Die Explosionszeichnung auf der ersten Seite zeigt die interne Struktur des Geräts. Jedes Bauteil ist mit einer Positionsnummer versehen, die direkt mit der Tabelle auf der zweiten Seite korrespondiert. Dies ermöglicht eine eindeutige Zuordnung der Ersatzteile.

Explosionszeichnung des Bosch GSR 12V-35 HX
Explosionszeichnung des Bosch GSR 12V-35 HX

Technische Daten und Anzugsmomente

Bei der Montage oder Reparatur des Geräts sind die folgenden Anzugsmomente für die Schraubverbindungen zwingend einzuhalten, um Schäden am Gehäuse oder den Komponenten zu vermeiden:

  • Pos. 101: 0,4 - 0,6 Nm
  • Pos. 107: 7,5 - 9,0 Nm
  • Pos. 25: > 20 Nm

Liste der Ersatzteile

Die Ersatzteilliste enthält wichtige Komponenten wie das Gehäuse (Pos. 1), das elektronische Modul (Pos. 4), den bürstenlosen DC-Motor (Pos. 802) sowie das Getriebe (Pos. 45). Zudem sind kompatible Zubehörteile wie der Akku GBA 12V 3,0 Ah Li (Pos. 91) und das Ladegerät GAL 12V-40 (Pos. 653) aufgeführt.
