Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den KIMO 1005A 12V Max Akku-Bohrschrauber. Vor der Verwendung ist es essenziell, die Sicherheitsregeln zu lesen, um Stromschläge, Brände oder Verletzungen zu vermeiden. Achten Sie besonders auf die korrekte Handhabung des Akkus, die Verwendung des Drehmomentrings und die korrekte Sicherung des Werkzeugs bei Nichtgebrauch.
Komponenten und Spezifikationen

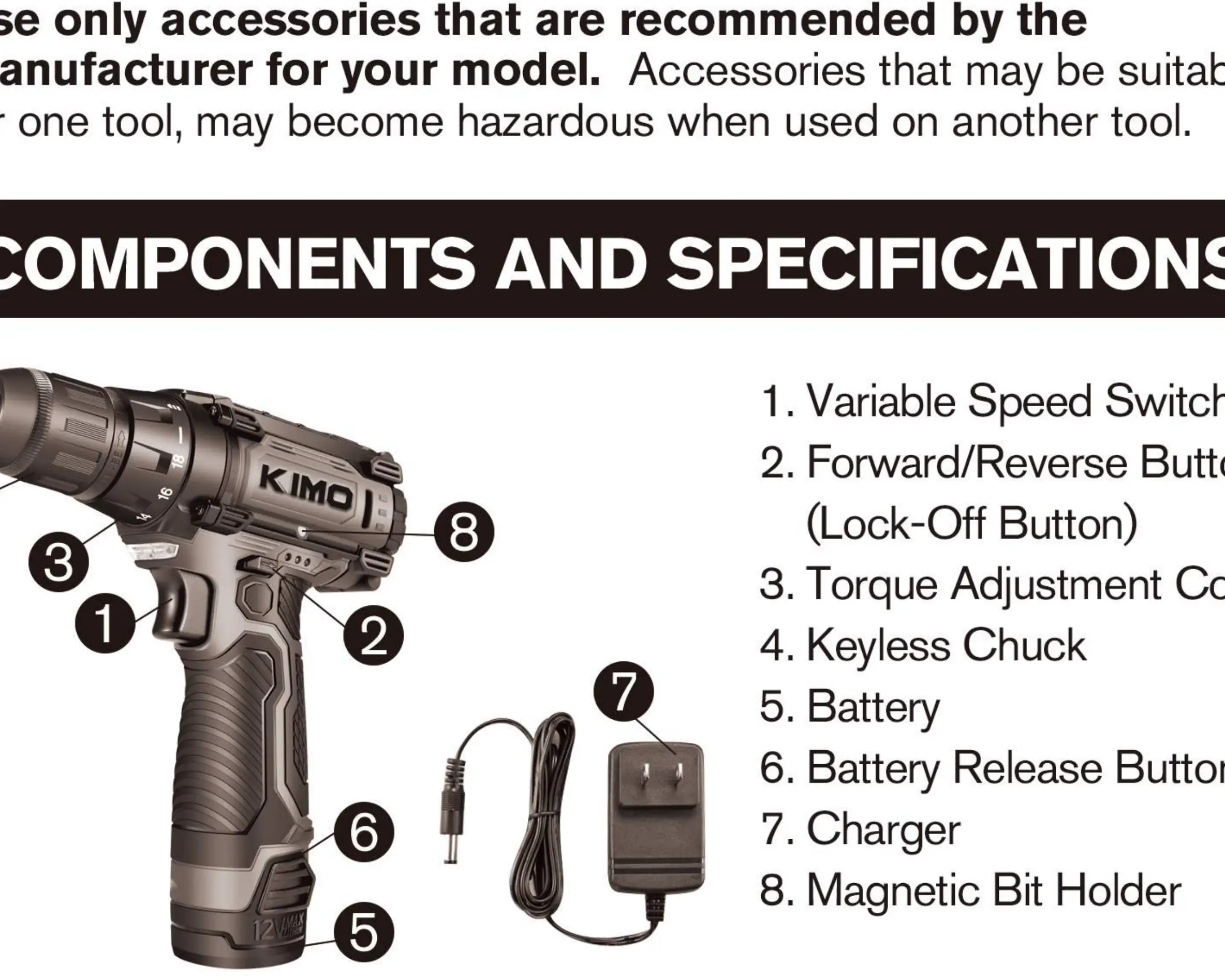

Das Gerät besteht aus folgenden Hauptkomponenten: Drehzahlregler, Vorwärts-/Rückwärts-Taste (Sperrknopf), Drehmoment-Einstellring, Schnellspannbohrfutter, Akku, Akku-Entriegelungstaste, Ladegerät und magnetischer Bithalter.
Technische Daten:
- Spannung: 12V
- Akkukapazität: 2.0 Ah
- Ladezeit: 1-1.5 Stunden
- Bohrfuttergröße: 3/8 Zoll
- Max. Drehmoment: 280 In-Lb
- Drehzahl (niedrig): 350 U/min
- Drehzahl (hoch): 1350 U/min
- Gewicht (ohne Akku): 1.86 Lbs
- Gewicht (mit Akku): 2.21 Lbs
Akku-Handhabung und Laden

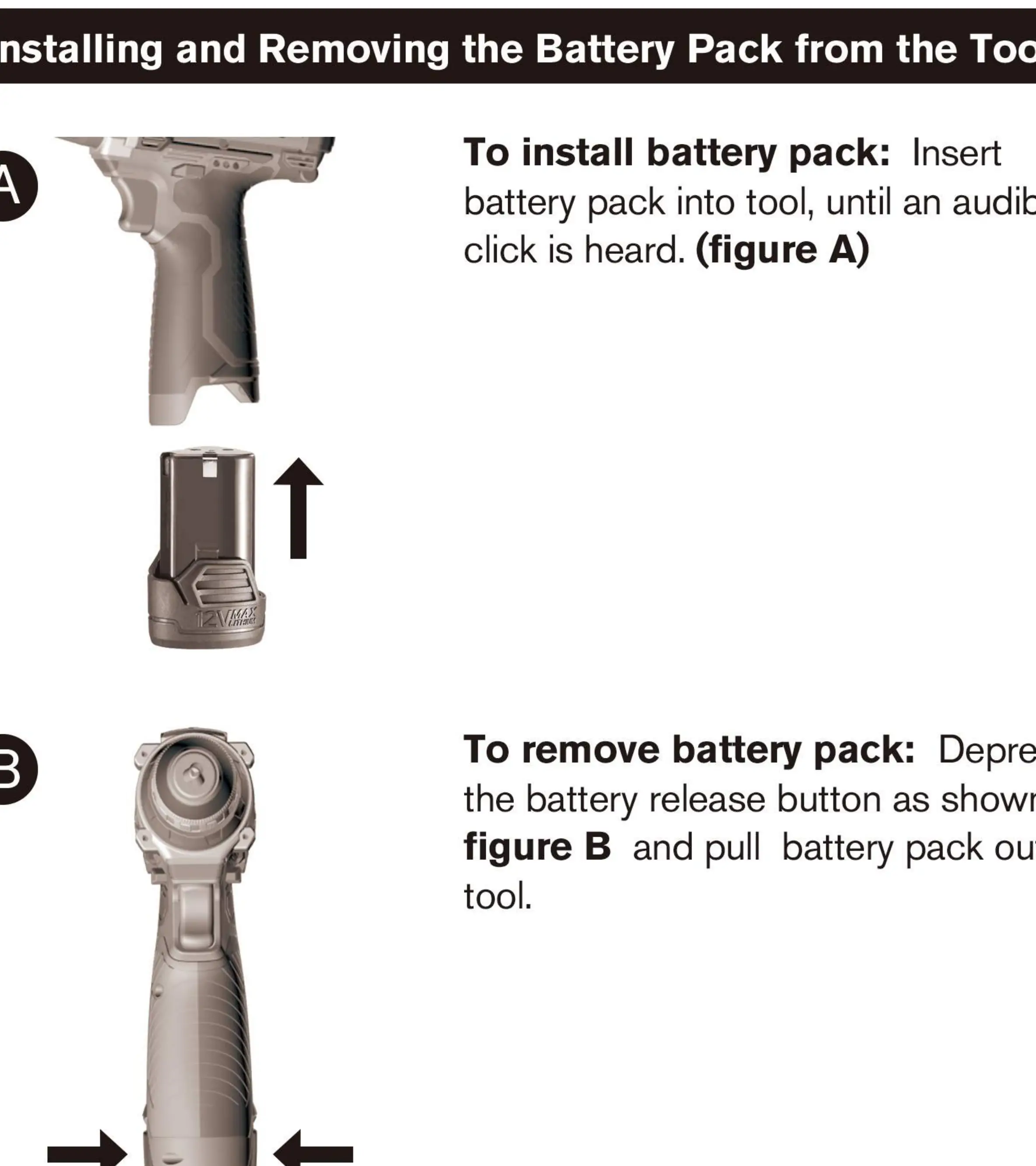

Zum Einsetzen des Akkus schieben Sie diesen in das Werkzeug, bis ein Klicken zu hören ist. Zum Entfernen drücken Sie die Entriegelungstaste und ziehen den Akku heraus.
Ladevorgang:

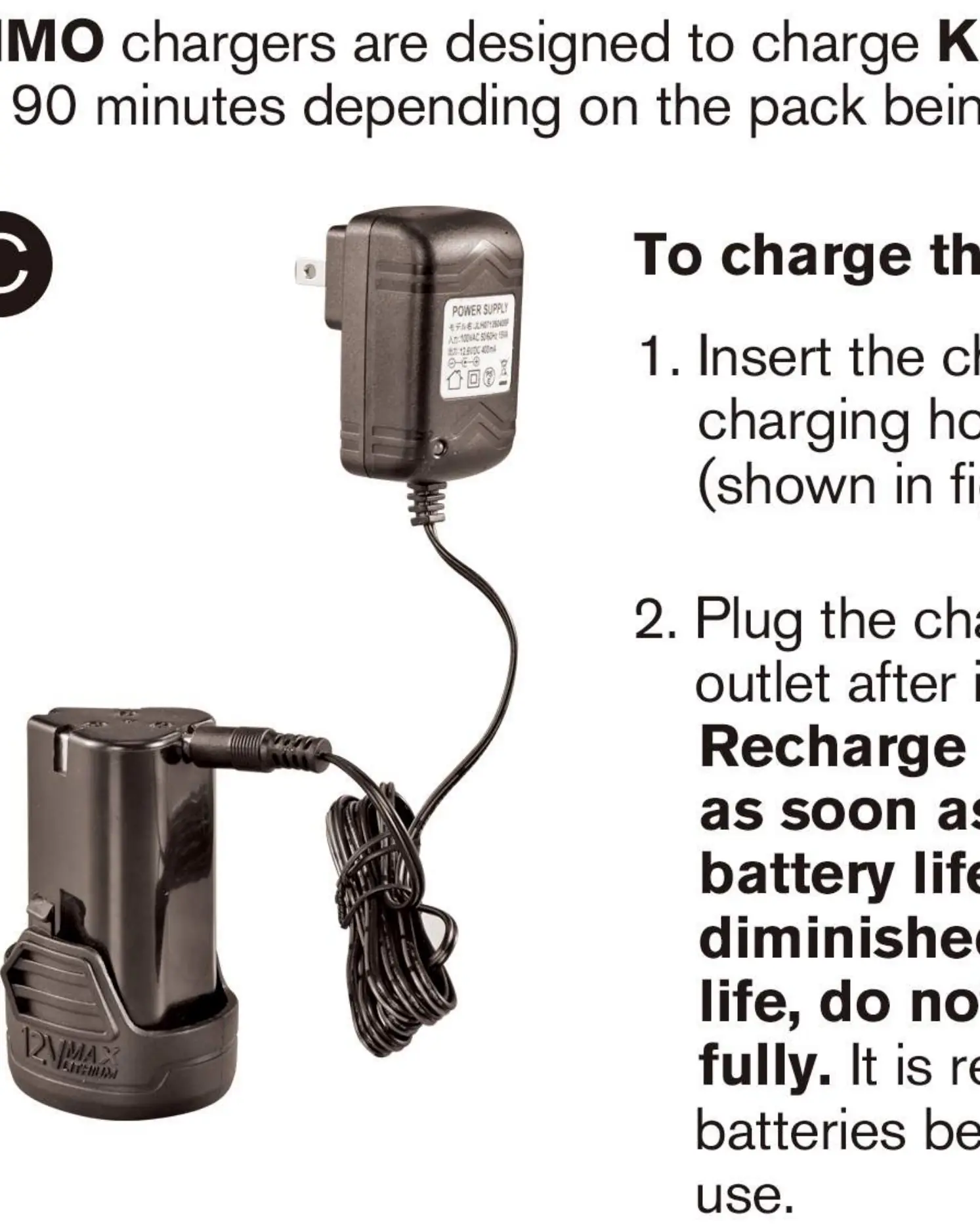

- Stecken Sie das Ladekabel in die Ladebuchse am Akku.
- Verbinden Sie das Ladegerät mit einer geeigneten Steckdose.
- Laden Sie entladene Akkus sofort nach Gebrauch auf, um die Lebensdauer zu maximieren.
Die Ladeanzeige am Ladegerät gibt Auskunft über den Status: Rote LED an bedeutet Laden, grüne LED an bedeutet geladen, beide aus bedeutet Kurzschluss.
Bedienung des Bohrschraubers

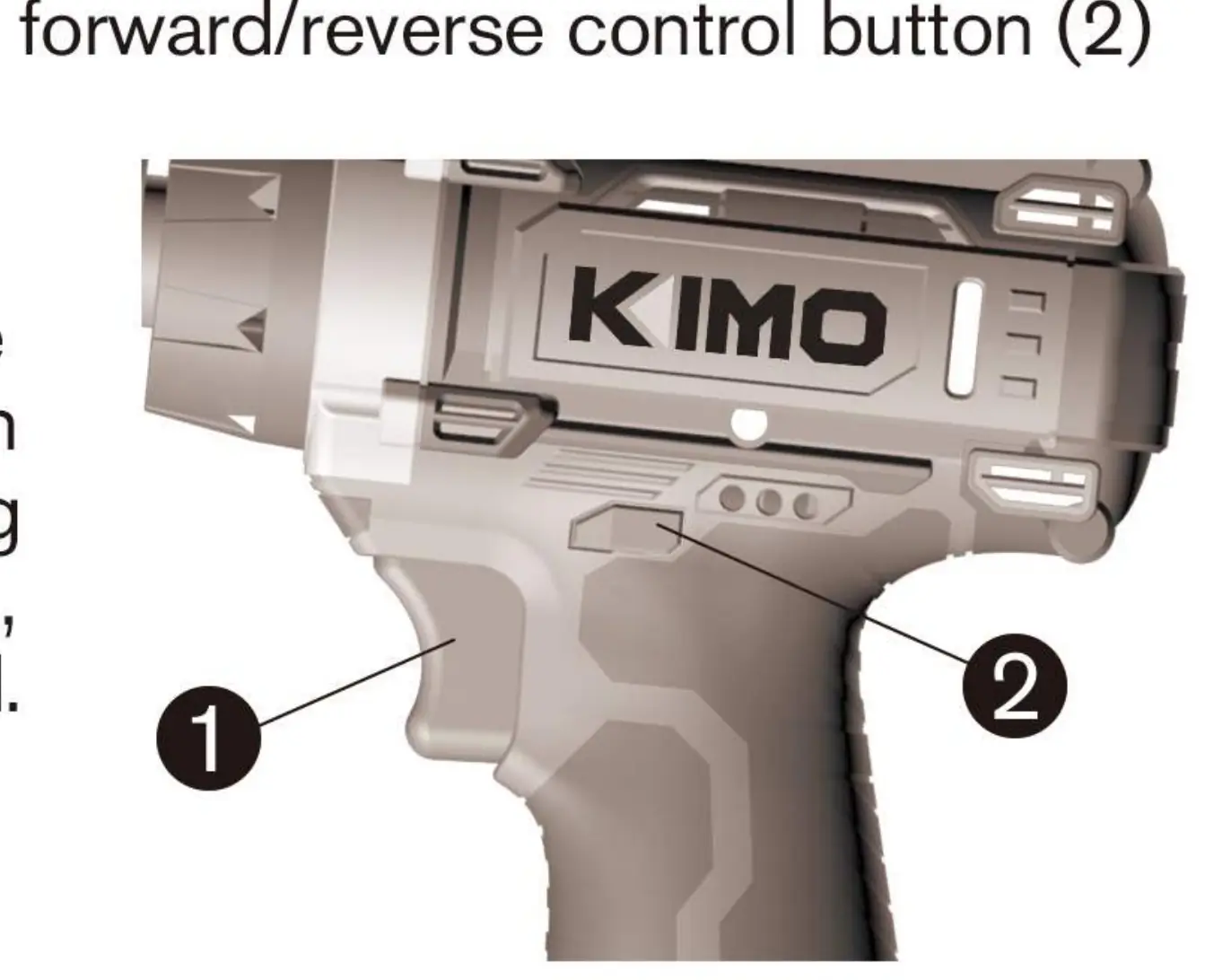

Die Vorwärts-/Rückwärts-Taste bestimmt die Drehrichtung und dient gleichzeitig als Sperrknopf. In der Mittelstellung ist der Abzug gesperrt. Die Drehzahl wird durch den Druck auf den Abzugsschalter gesteuert: Je weiter der Abzug gedrückt wird, desto höher ist die Geschwindigkeit.
Der Drehmoment-Einstellring ermöglicht die Anpassung an verschiedene Schraubarbeiten. Verwenden Sie für große Schrauben und harte Materialien ein höheres Drehmoment.

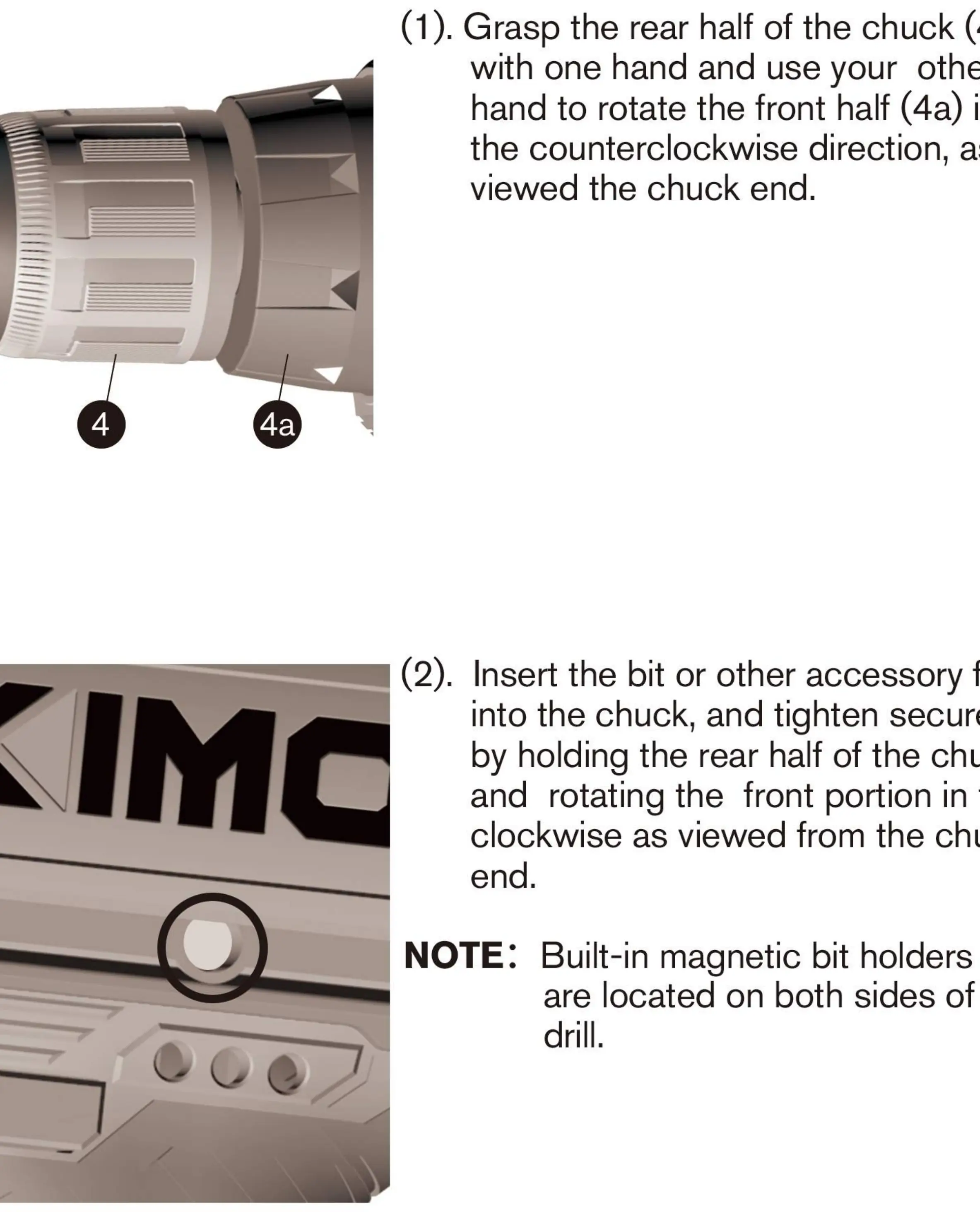

Zum Einsetzen von Zubehör halten Sie den hinteren Teil des Bohrfutters fest und drehen den vorderen Teil gegen den Uhrzeigersinn. Nach dem Einsetzen des Bits drehen Sie den vorderen Teil im Uhrzeigersinn fest.
Wartung und Sicherheit
Halten Sie Lüftungsschlitze und das Motorgehäuse frei von Schmutz. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und milder Seife. Verwenden Sie keine Lösungsmittel. Vor Wartungsarbeiten oder dem Wechsel von Zubehör muss der Akku entfernt oder der Schalter gesperrt werden.
Fehlerbehebung
Bei Betriebsproblemen prüfen Sie zuerst den korrekten Sitz des Akkus und dessen Ladestatus. Wenn das Gerät abrupt stoppt, hat es möglicherweise das thermische Limit erreicht; lassen Sie es abkühlen. Bei Ladeproblemen stellen Sie sicher, dass das Ladegerät korrekt angeschlossen ist und die Umgebungstemperatur im zulässigen Bereich liegt.
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob der Akku korrekt installiert und geladen ist.
Prüfen Sie den Anschluss des Ladekabels, die Steckdose und die Umgebungstemperatur (sollte zwischen 40°F und 105°F liegen).
Das Gerät hat das thermische Limit erreicht. Lassen Sie den Akku abkühlen.
Vor der Verwendung
- Akku vollständig aufladen
- Sitz des Bohrers oder Bits im Bohrfutter prüfen
- Drehmomenteinstellung für das Material wählen
- Vorwärts-/Rückwärts-Schalter auf gewünschte Richtung prüfen
- Sicherstellen, dass der Arbeitsbereich sauber und gut beleuchtet ist
Technische Daten in der Praxis
- 3/8 Zoll Bohrfutter
- Maximale Spannweite für Bohrer oder Schrauberbits.
- 350/1350 RPM
- Drehzahlbereiche für verschiedene Anwendungen.
Abbildungen und Diagramme
- Komponentenübersicht (1-8): Identifiziert Schalter, Bohrfutter, Akku und Ladegerät.
- Abbildung A: Installation des Akkus.
- Abbildung B: Entfernen des Akkus.
- Abbildung C: Ladevorgang des Akkus.
Modellkompatibilität
- Verwenden Sie nur vom Hersteller empfohlene Zubehörteile.
- Nicht für den Einsatz in explosiven Atmosphären geeignet.
- Nicht bei Regen oder Nässe verwenden.
