Bedienungsanleitung für Bosch 12V-30 Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet eine Übersicht zur Bedienung und Wartung des Bosch 12V-30 Akku-Bohrschraubers. Das Gerät ist für Bohr- und Schraubarbeiten konzipiert. Vor der ersten Inbetriebnahme sollte der Akku vollständig geladen werden. Beachten Sie stets die Sicherheitshinweise, insbesondere den Schutz der Augen und den Betrieb in explosionsgefährdeten Umgebungen.

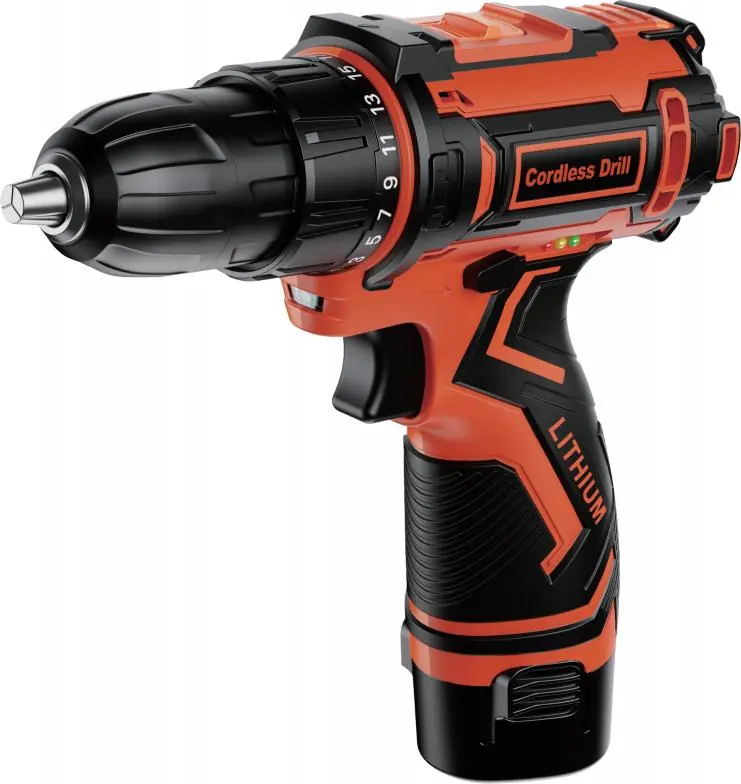

Produktbeschreibung

Der Bohrschrauber verfügt über ein 10mm Schnellspannbohrfutter, eine LED-Arbeitsleuchte, eine variable Geschwindigkeitsregelung, einen ergonomischen Griff, einen Akku-Pack, einen Zwei-Gang-Schalter, Entlüftungsöffnungen und einen Vorwärts-/Rückwärts-Schalter.

Bedienung

Anbringen und Entfernen des Bohrers

Es gibt zwei Methoden zum Wechseln des Bohrers:

• Manuelle Methode: Drehen Sie das Bohrfutter gegen den Uhrzeigersinn, um es zu öffnen. Setzen Sie den Bohrer ein und drehen Sie das Futter im Uhrzeigersinn fest.
• Elektrische Methode: Wählen Sie den Rechtslauf-Modus. Halten Sie das Bohrfutter mit einer Hand fest und betätigen Sie den Auslöser leicht mit der anderen Hand, um das Futter zu öffnen oder zu schließen.

Funktionsmodi und Einstellungen

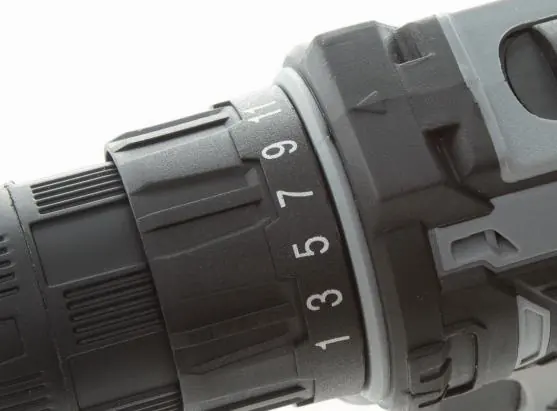

• Drehmomenteinstellung: Drehen Sie den Einstellring, bis das gewünschte Symbol auf die Dreiecksmarkierung zeigt. Ein Klicken bestätigt die Einstellung.
• Geschwindigkeitswahl: Nutzen Sie den Schalter oben am Gerät, um zwischen Gang 1 (niedrige Geschwindigkeit) und Gang 2 (hohe Geschwindigkeit) zu wählen.

Start, Geschwindigkeitskontrolle und Stopp

Halten Sie den Griff fest und drücken Sie den Auslöser. Die LED leuchtet automatisch auf. Die Geschwindigkeit wird durch den Druck auf den Auslöser gesteuert: Je stärker der Druck, desto höher die Geschwindigkeit. Lassen Sie den Auslöser los, um das Gerät zu stoppen.

Funktionsbeschreibung und Anwendung

Die Wahl des Drehmoments und der Geschwindigkeit hängt von der Anwendung ab:

• Schrauben: Kleine Schrauben (1-5), mittlere Schrauben (6-12), große Schrauben (13-18). Verwenden Sie immer die niedrige Geschwindigkeit.
• Bohren: Kunststoff (1-20, niedrige Geschwindigkeit), Holz (1-25, hohe Geschwindigkeit), Metall (5-25, niedrige Geschwindigkeit).

Hinweis: Bei harten Materialien oder großen Löchern ist ein niedriger Gang erforderlich. Bei Bohrungen in Metall sollte Kühlmittel oder Wasser verwendet werden, um den Bohrer zu kühlen.

Sicherheitshinweise

• Tragen Sie beim Bohren einen Augenschutz.
• Verwenden Sie das Gerät nicht in staubigen oder flüssigen, explosionsgefährdeten Umgebungen.
• Halten Sie den Akku bei Nichtgebrauch von Metallgegenständen fern, um Kurzschlüsse zu vermeiden.
• Berühren Sie den Bohrer oder das Werkstück nach dem Betrieb nicht, da diese heiß sein können.
