Bedienungsanleitung für Bosch GSB 12V-15 Akku-Schlagbohrschrauber

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb des Bosch GSB 12V-15 Akku-Schlagbohrschraubers. Bitte lesen Sie vor der ersten Inbetriebnahme die Sicherheitshinweise aufmerksam durch.

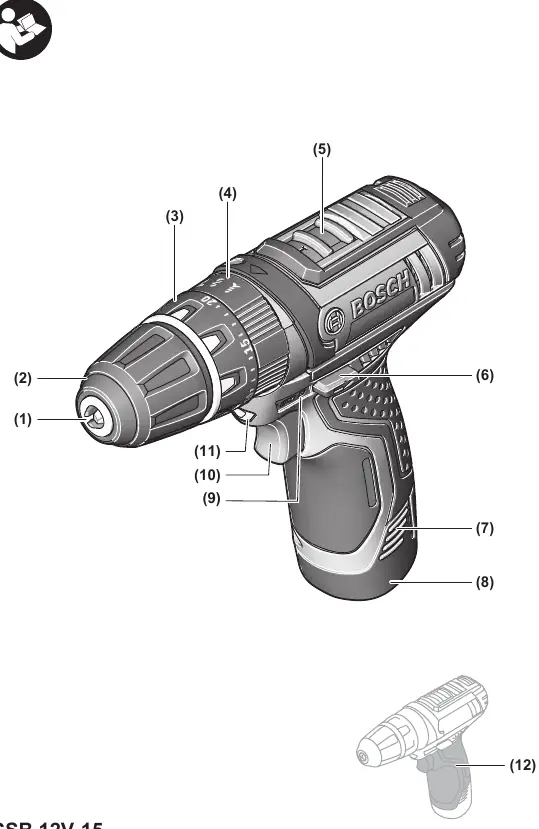

Produktbeschreibung

Der GSB 12V-15 ist ein Akku-Schlagbohrschrauber für Schraub-, Bohr- und Schlagbohrarbeiten. Die wichtigsten Komponenten sind:

• (1) Werkzeugaufnahme
• (2) Schnellspannbohrfutter
• (3) Einstellring Drehmomentvorwahl
• (4) Einstellring Betriebsartvorwahl
• (5) Gangwahlschalter
• (6) Drehrichtungsumschalter
• (10) Ein-/Ausschalter

Montage

Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) muss der Akku entnommen werden. Zum Werkzeugwechsel öffnen Sie das Schnellspannbohrfutter (2) durch Drehen in Drehrichtung ➊, setzen das Werkzeug ein und drehen die Hülse in Drehrichtung ➋ kräftig zu.

Betrieb

Drehrichtung einstellen: Nutzen Sie den Drehrichtungsumschalter (6) nur bei Stillstand des Geräts. Rechtslauf zum Bohren/Schrauben, Linkslauf zum Lösen.

Betriebsart einstellen: Wählen Sie über den Einstellring (4) zwischen Bohren, Schrauben oder Schlagbohren.

Drehmoment vorwählen: Mit dem Einstellring (3) können Sie das Drehmoment in 20 Stufen anpassen.

Gangwahl: Der Gangwahlschalter (5) ermöglicht zwei Drehzahlbereiche (1: niedrig/hoch, 2: hoch/niedrig).

Wartung und Reinigung

Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Beschädigte Akkus dürfen nicht gewartet werden; wenden Sie sich an den Kundendienst.
